Pioneer STH-80BT [64/104] Anbringen des tablets an der halterung
![Pioneer STH-80BT [64/104] Anbringen des tablets an der halterung](/views2/1722613/page64/bg40.png)

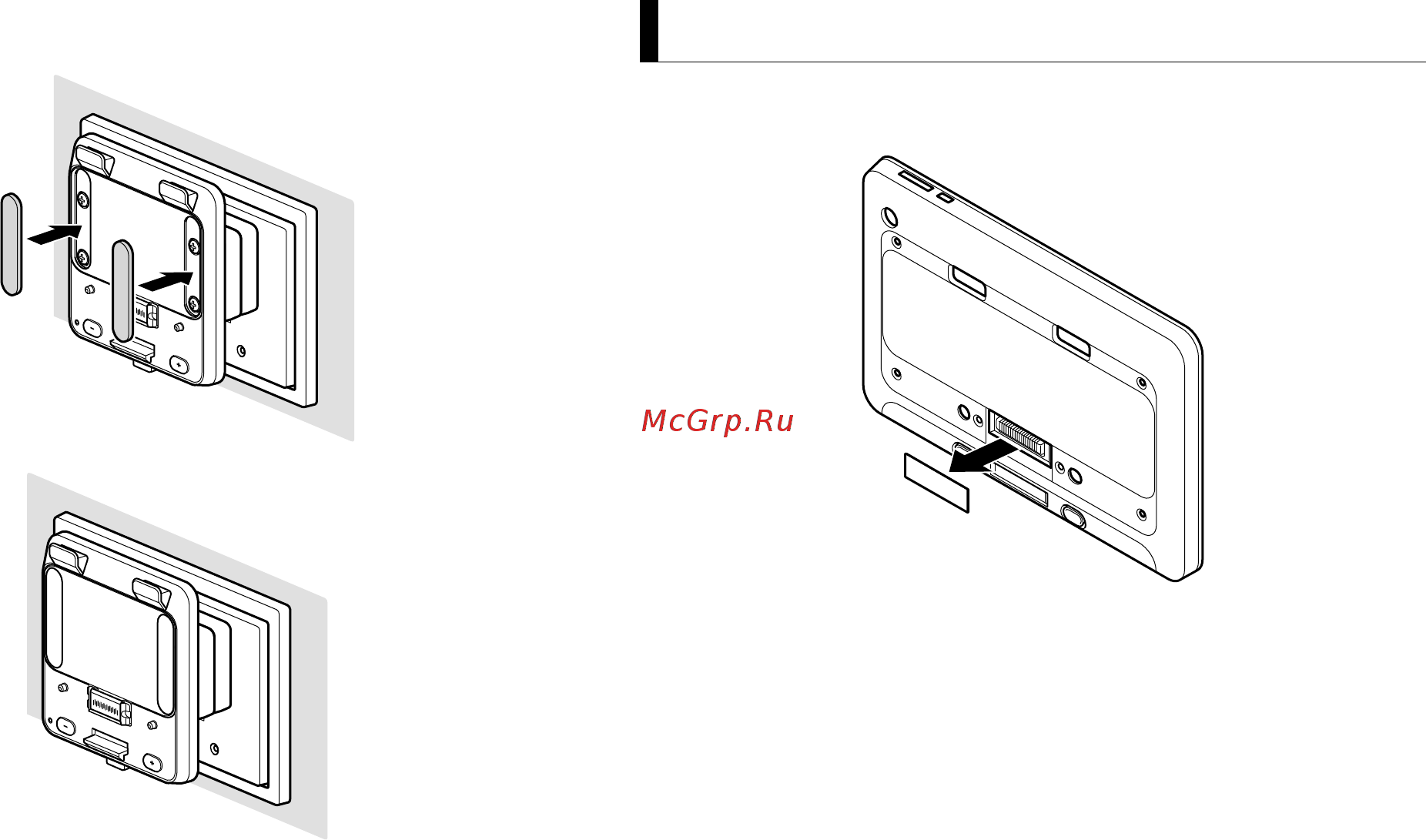

8 Bringen Sie auf beiden Seiten ein Polster an. Achten Sie darauf,
dass die Polster nicht aus den Aussparungen hervorstehen.
Anbringen des Tablets an der Halterung
Anzubringendes Tablet: SDA-8TAB, SDA-80TAB (separat erhältlich)
1 Nehmen Sie die Anschlussabdeckung ab.
2 Halten Sie das Tablet mit beiden Händen und hängen Sie es in
die oberen Haltelaschen der Halterung ein.
6
De
