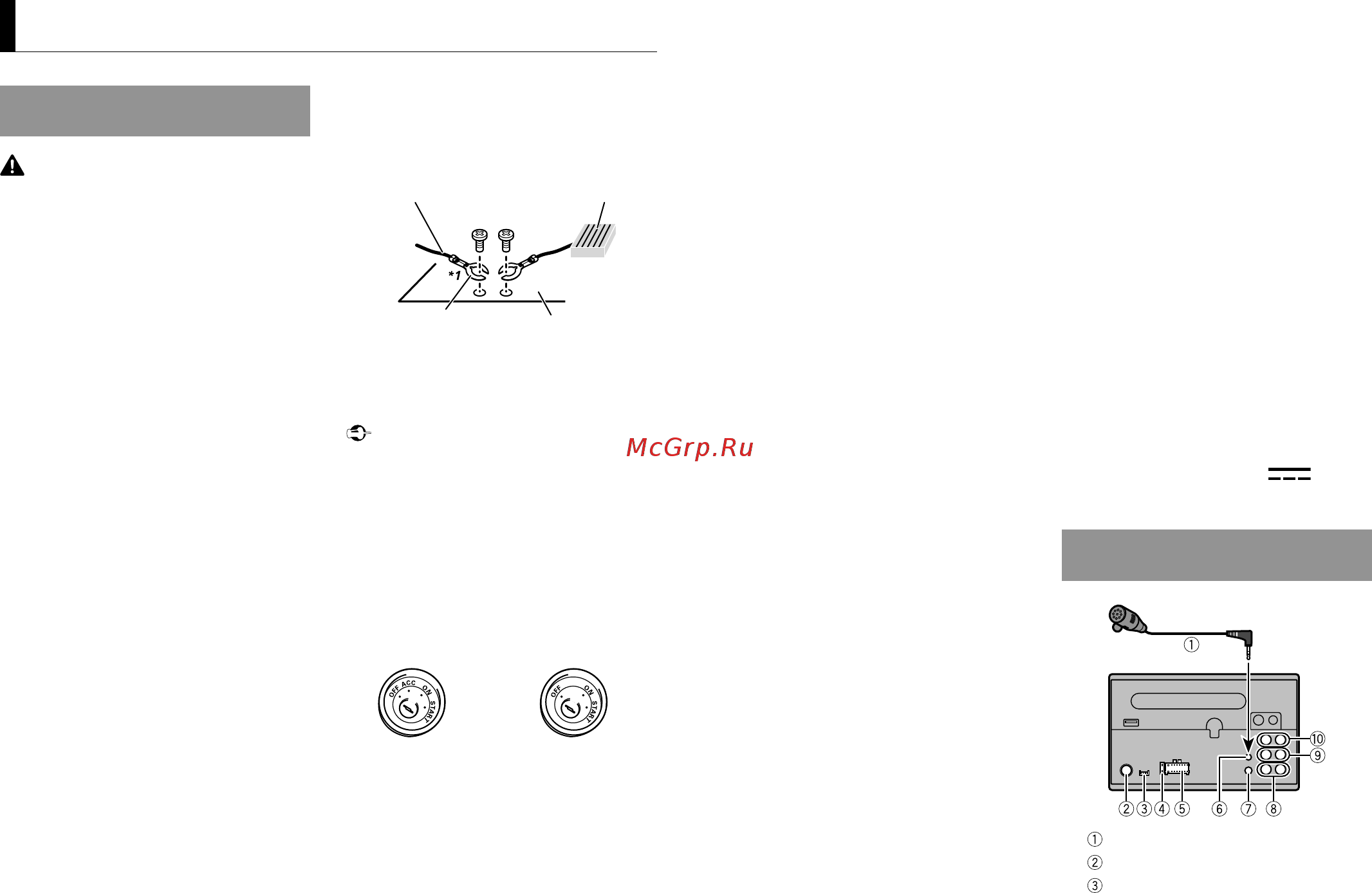

Verbindingen/installatie
Verbindingen
WAARSCHUWING
• Wanneer de luidsprekeruitgang
door 4 kanalen wordt gebruikt,
gebruik dan luidsprekers van
meer dan 50 W (maximaal
ingangsvermogen) en tussen
4 Ω en 8 Ω (impedantiewaarde).
Gebruik geen luidsprekers van 1 Ω
tot 3 Ω voor dit toestel.
• Wanneer de uitgang voor de
achterluidspreker wordt gebruikt
door 2 Ω van de subwoofer,
gebruikt u luidsprekers van
meer dan 70 W (maximaal
ingangsvermogen).
* Raadpleeg de verbindingen voor
een verbindingsmethode.
• De zwarte kabel is geaard.
Wanneer dit toestel of een
eindversterker (afzonderlijk
verkocht) wordt geïnstalleerd,
dient u de aardingsdraad eerst
aan te sluiten. Zorg ervoor dat de
aardingsdraad goed verbonden
is met metalen onderdelen van
de carrosserie. De aardingsdraad
van de eindversterker en de
aardingsdraad van dit toestel of
van een ander apparaat moeten
afzonderlijk met de wagen worden
verbonden door middel van
verschillende schroeven. Als de
schroef voor de aardingsdraad
loskomt of uitvalt, kan dit leiden
tot brand, rookontwikkeling of een
storing.
Aardingsdraad
EINDVERSTERKER
Andere apparaten
(Ander elektronisch
apparaat in de auto)
Metalen delen
van carrosserie
*1 Niet meegeleverd bij dit toestel
Belangrijk
• Wanneer dit toestel wordt
geïnstalleerd in een voertuig
zonder ACC (accessoire)-positie
van de contactschakelaar en
als de rode kabel niet wordt
verbonden met de aansluiting
die de bediening van de
contactschakelaar detecteert, kan
de accu leeglopen.
ACC-positie Geen ACC-positie
• Gebruik dit toestel alleen met een
accu van 12 Volt en negatieve
aarding. Anders bestaat er gevaar
voor brand of storing.
• Om kortsluiting, oververhitting of
storing te voorkomen, dient u de
volgende richtlijnen op te volgen.
−Koppel de negatieve pool van de
accu los voor u met de installatie
begint.
−Zet de bedrading vast met
kabelklemmen of kleefband.
Wikkel kleefband rond
bedrading die in contact komt
met metalen delen om de
bedrading te beschermen.
−Plaats alle kabels op een veilige
afstand van bewegende delen,
zoals de schakelhendel en de
stoelrails.
−Plaats alle kabels op een veilige
afstand van hete plaatsen, dus
niet nabij de uitgang van de
verwarming.
−Verbind de gele kabel niet met
de accu door deze door het gat
naar het motorcompartiment te
voeren.
−Dek alle losgekoppelde
kabelconnectors af met
isolatietape.
−Kort kabels nooit in.
−Verwijder de isolatie van de
voedingskabel van dit toestel
niet om de stroomtoevoer met
andere apparaten te delen. De
stroomcapaciteit van de kabel is
beperkt.
−Gebruik een zekering van de
voorgeschreven waarde.
−Verbind de negatieve
luidsprekerkabel nooit
rechtstreeks met aarde.
−Voeg nooit negatieve kabels van
meerdere luidsprekers samen.
• Als het toestel ingeschakeld is,
worden stuursignalen via de
blauw/witte kabel verstuurd.
Verbind deze kabel met de
systeemafstandsbediening van
een externe eindversterker of
met het relaiscontact voor de
automatische antenne (max.
300 mA 12 V gelijkstroom). Als
de wagen uitgerust is met een
ruitantenne, moet verbinding
worden gemaakt met de
voedingsaansluiting van de
antennebooster.
• Verbind de blauw/witte kabel
nooit met de voedingsaansluiting
van een externe eindversterker.
Verbind deze kabel ook nooit met
de voedingsaansluiting van de
automatische antenne. Hierdoor
zou de accu leeglopen of zou er
een storing optreden.
• Het grafische symbool op het
product duidt gelijkstroom aan.
Dit toestel
Microfoon (3 m)
Antenne-ingang
Ingang parkeersensor
10
NL
