Italiano

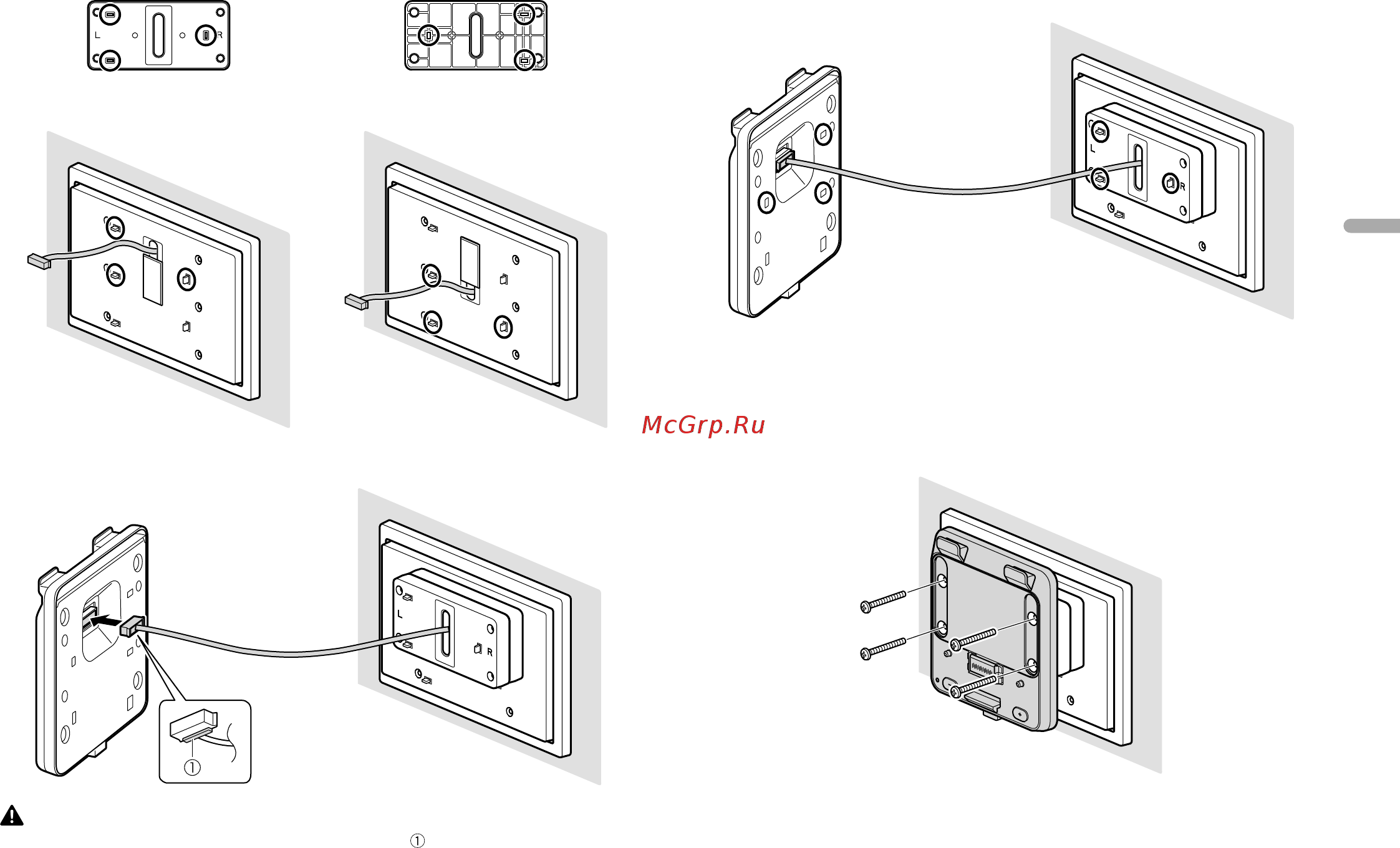

Parte anteriore del distanziale Parte posteriore del distanziale
Fissaggio del lato superiore Fissaggio del lato inferiore
5 Collegare il cavo al connettore che si trova sul retro del supporto.
ATTENZIONE
Inserire il connettore con la superficie sporgente ( ) rivolta verso il basso.
Inserire forzatamente il connettore capovolto potrebbe causarne la rottura.
6 Allineare l’unità principale con le fessure sul retro del supporto e
spingere il cavo nell’unità principale (3 punti di fissaggio).
7 Fissare l’unità e il supporto con le 4 viti in dotazione.
NOTE
• Quando si allineano supporto, distanziale e fessure dell’unità principale,
anche i fori delle viti saranno allineati.
• Se non è possibile inserire le viti, tornare al punto 4 e ricollegare le parti.
It
5
