Pioneer STH-80BT [7/104] Align the main unit with the slots on the back of the holder and push the cable back into the main unit 3 fixing points
![Pioneer STH-80BT [7/104] Align the main unit with the slots on the back of the holder and push the cable back into the main unit 3 fixing points](/views2/1722613/page7/bg7.png)
English
Front of the spacer Back of the spacer
Fixing the upper side Fixing the lower side
5 Connect the cable to the connector located on the back of the
holder.
CAUTION
Insert the connector with the protruding surface ( ) facing down.
If you insert it upside down forcibly, it may break.

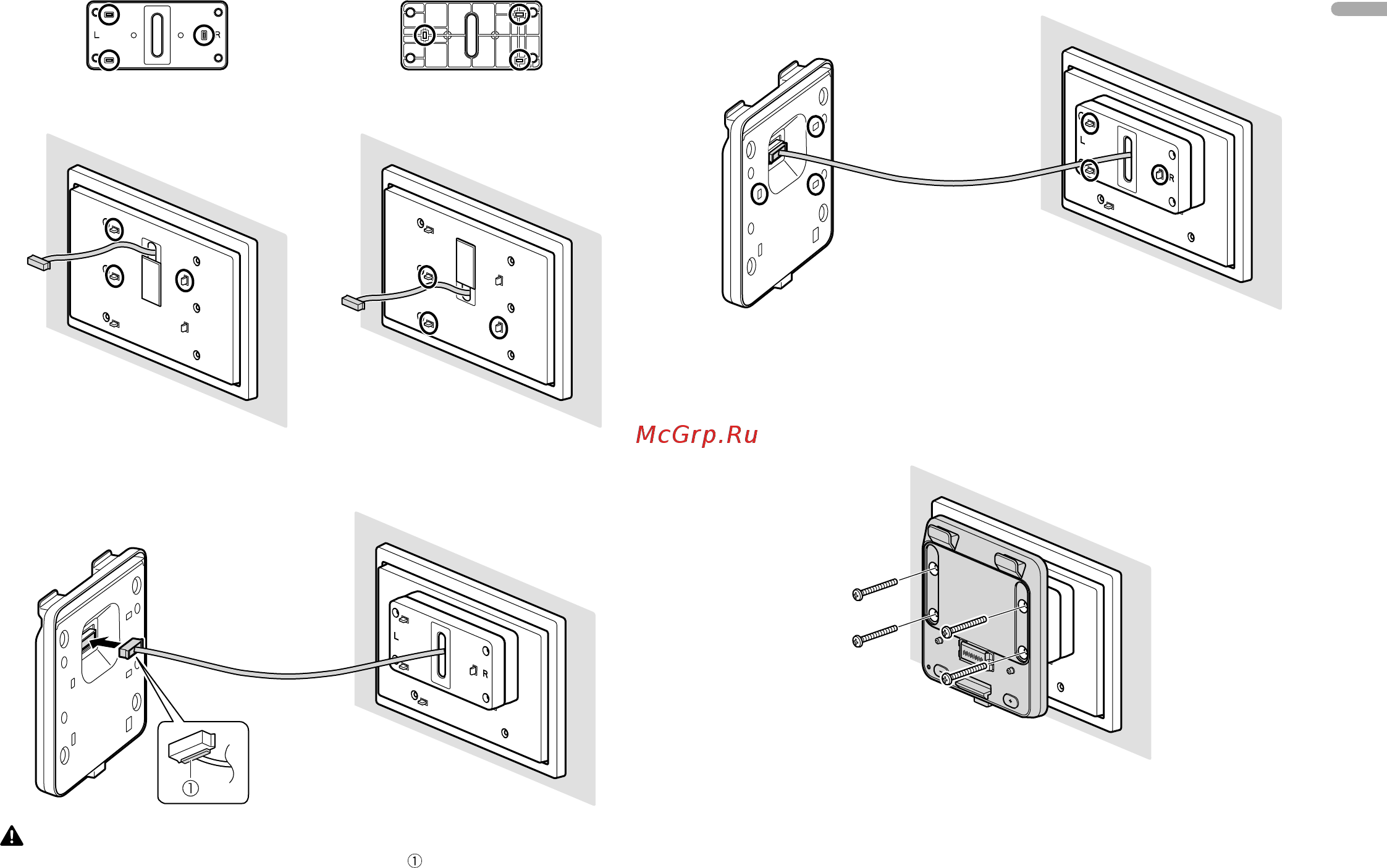

6 Align the main unit with the slots on the back of the holder and
push the cable back into the main unit (3 fixing points).
7 Fix the unit and holder with the 4 supplied screws.
NOTES
• When you align the holder, spacer, and slots of the main unit, the screw
holes will be aligned.
• If the screws do not fit, return to step 4 and reattach the parts.
En
7
