Español

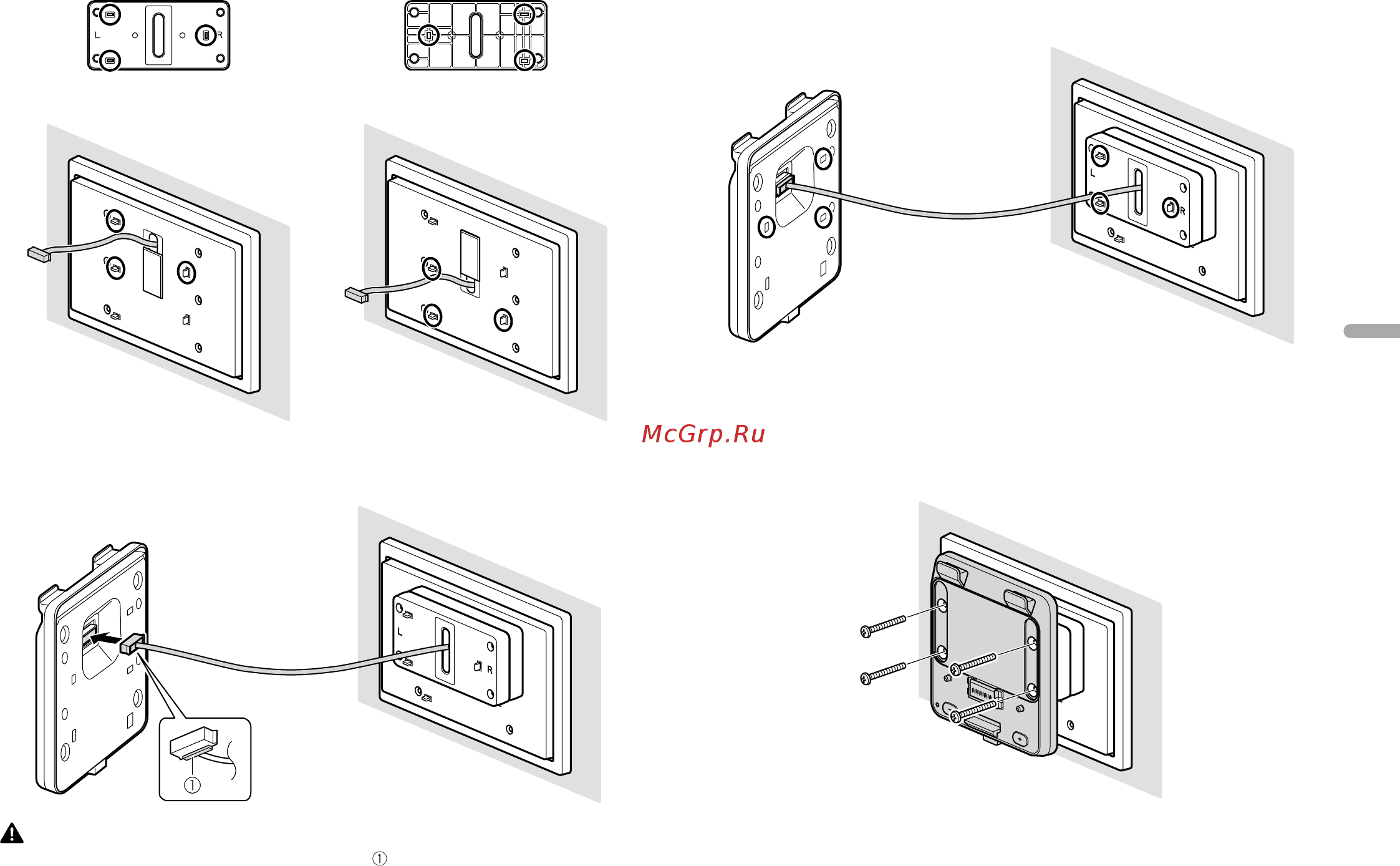

Parte delantera del espaciador Parte trasera del espaciador
Fijación de la parte superior Fijación de la parte inferior
5 Conecte el cable con el conector ubicado en la parte trasera del
soporte.
PRECAUCIÓN
Inserte el conector con la superficie saliente ( ) bocabajo.
Si lo inserta hacia arriba a la fuerza, es posible que se rompa.
6 Alinee la unidad principal con las ranuras en la parte trasera del
soporte e introduzca el cable en la unidad principal (3 puntos de
fijación).
7 Fije la unidad y el soporte con los 4 tornillos suministrados.
NOTAS
• Cuando alinee el soporte, el espaciador y las ranuras de la unidad principal,
los orificios de los tornillos se alinearán.
• Si los tornillos no encajan, vuelva al paso 4 y vuelva a fijar las partes.
Es
5
