SUN M20 - M30

Cod. 35446624 - 11/2007 (Rev. 00)

Положение электродов

Проверьте соответствие расположения электродов и дефлектора размерам, указанным ниже.

Рекомендуется выполнять контроль размеров после выполнения каждой операции с

головкой.

Перед выполнением контроля, убедитесь в отсутствии напряжения и что подача газа

перекрыта.

Последовательность демонтажа

• Отвинтите винты "B" и снимите крышку горелки "A". Таким образом обеспечивается прямой

доступ ко внутренним элементам горелки: горелки: двигателю, заслонке и т.д.

• Отвинтите трубку от фитинга-контрольной точки "I" и регулировочный винт "L".

• Отсоедините электрические кабели в точках, указанных на рис. 2c на стр. 5.

• Отсоедините трубку "G" от крышки "F".

• Ослабьте винты "E".

• Разверните и снимите крышку "F" .

• Извлеките головку горелки "R".

Проверьте правильность установки электродов - см. рис. 5 на стр. 10.

Последовательность монтажа

• Установите на место головку "R".

• Закрепите ее вместе с "I" и "L".

• Установите кабели электродов на свои места, пропустив их через отверстия крышки "F".

• Закрепите крышку "F" с помощью винтов "E".

• Снова подключите кабели и трубку "G" , как указано на рис. 2c на стр. 5.

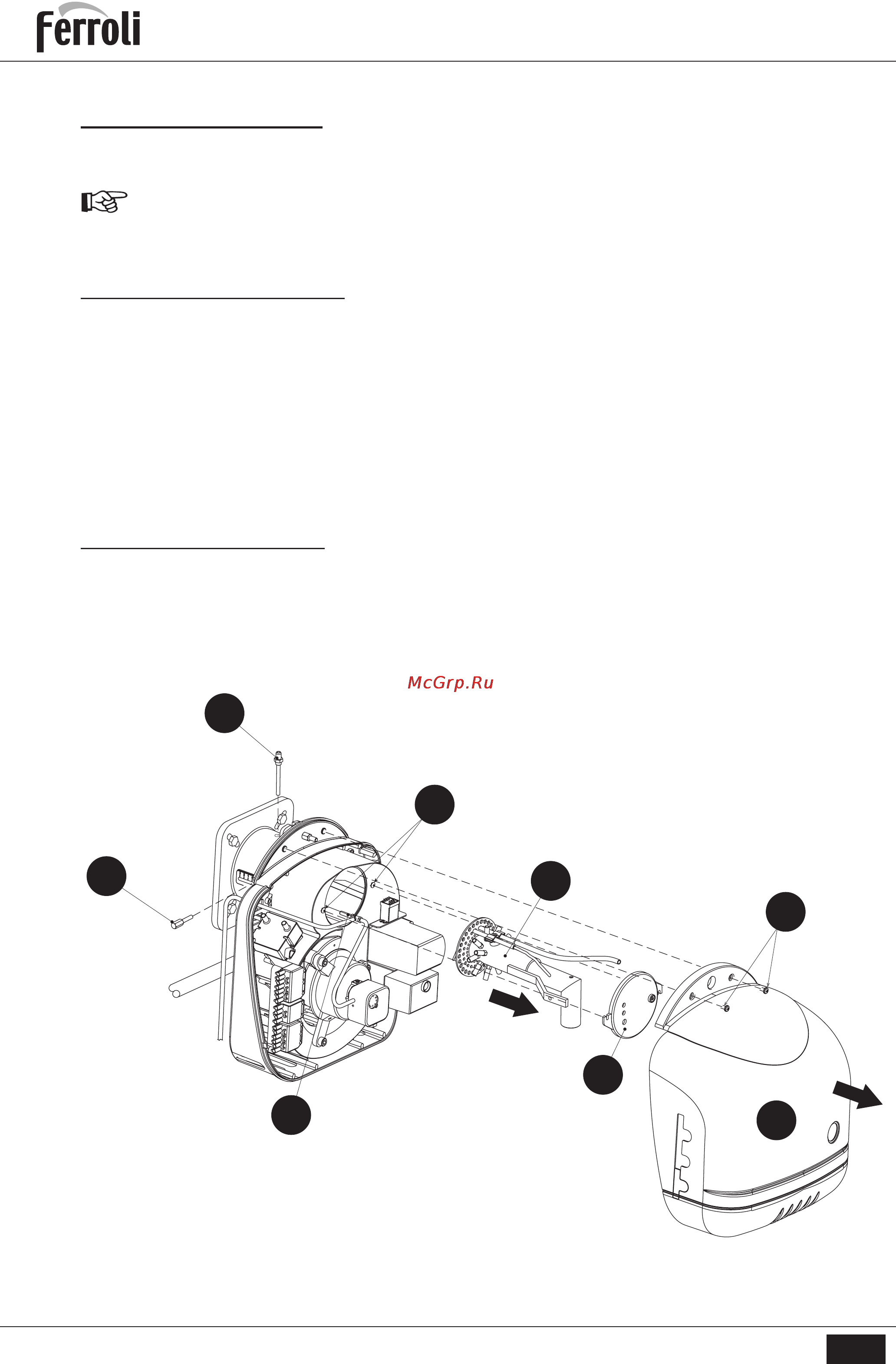

рис. 4
