211
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

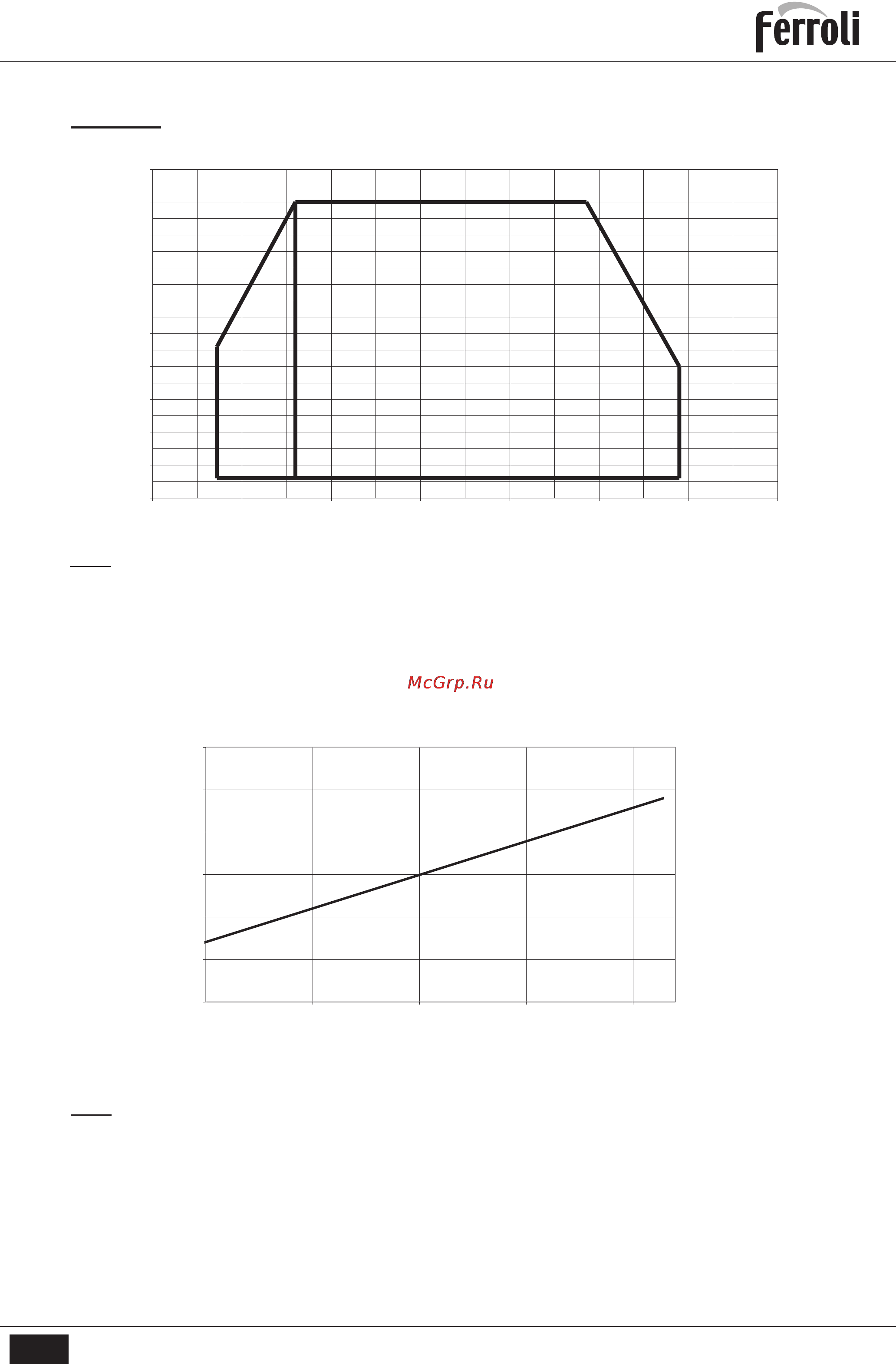

SUN M30
0
10
20
30
40
50
60
150 200 250 300 350
Potenza kW
Perdita di carico mbar
-0,5
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
70 120 170 220 270 320 370 420
Potenza (kW)
Pressione (mbar)
Для определения минимального давления газа на входе газовой рампы к величине, полученной из
графика, следует добавить величину потерь на стороне продуктов сгорания котла.
G20
Газовая рампа код 094001X0
Газовая рампа 094001X0 может использоваться при любом давлении в пределах от 20 до 35
мбар.
Газовая рампа код 094000X0
Газовая рампа 094000X0 может использоваться в соответствии с указаниями, приведенными на
графике.
G31
Газовая рампа код 094001X0
Газовая рампа 094001X0 может использоваться при любом давлении в пределах от 30 до 60 мбар.
Газовая рампа код 094000X0
Газовая рампа 094000X0 может использоваться при любом давлении в пределах от 30 до 60 мбар.
