208
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

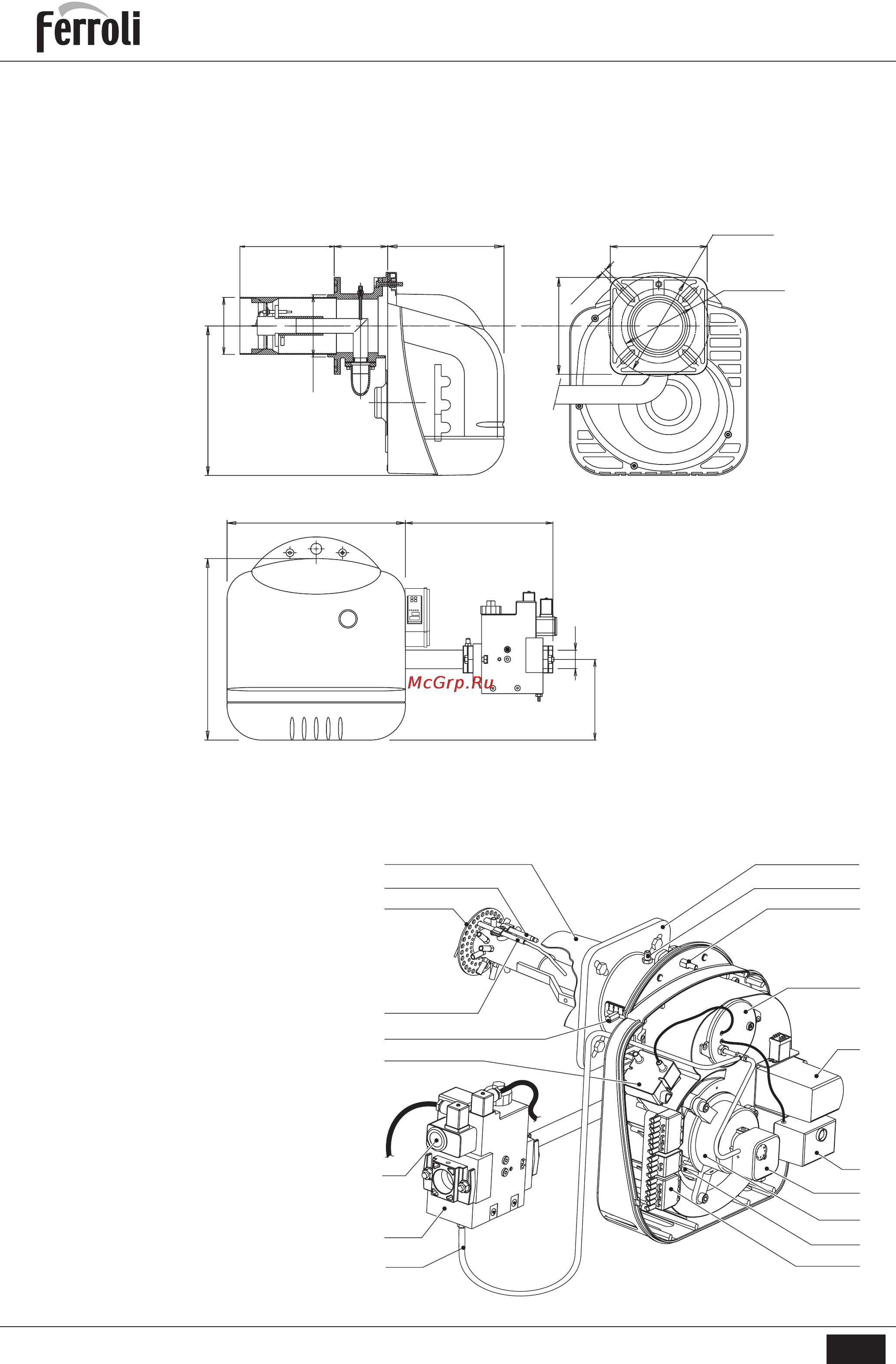

4. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
4.1 Габаритные размеры
407
336
414
D
184
341
215
122
265
221
Ø230
Ø170
Ø142
11
130
221
4.2 Общий вид и основные узлы
рис. 12
14
15
17
16
3
8
7
6
5
9
4
18
13
2
1
11
12
10
19
Обозначения
1 Винт регулировки головки
2 Трансформатор
3 Крышка для осмотра головки
горелки
4 Разъемы для электрических
соединений
5 Двигатель
6 Реле давления воздуха
7 Контрольная аппаратура
8 Сервопривод системы
регулирования подачи воздуха
9 Вентилятор
10 Электрод розжига
11 Следящий электрод
12 Головка горелки
13 Реле давления газа
14 Патрубок
15 Фланец крепления горелки
16 Винт для крепления горелки к
фланцу
17 Фитинг-контрольная точка для
измерения давления газа на
горелке
18 Модулирующий газовый клапан
19 Трубка реле давления воздуха-
газа
Рис. 13
