210
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

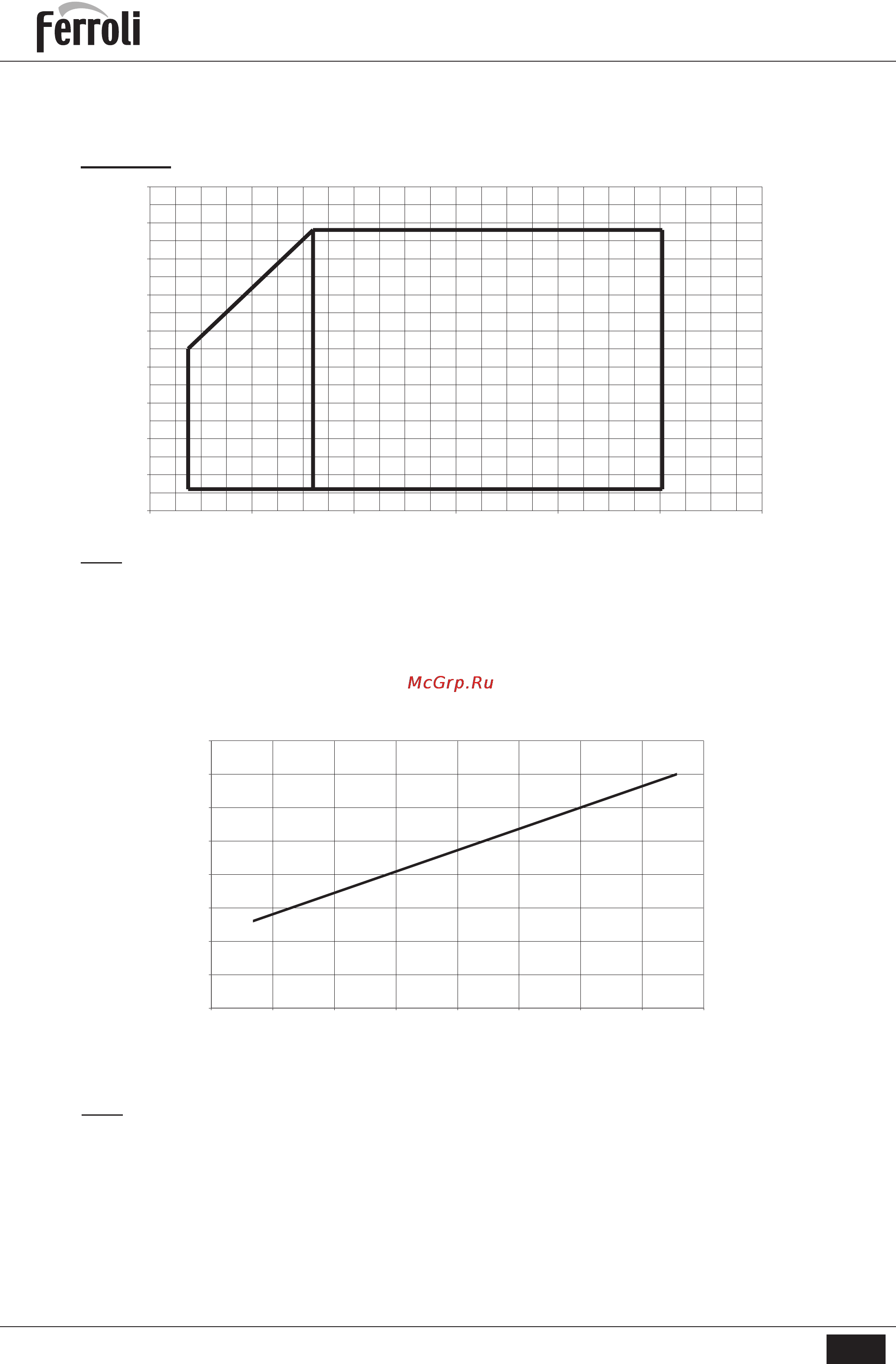

4.4 Рабочий диапазон
SUN M20
0
5
10
15
20
25
30
35
40
120 140 160 180 200 220 240 260 280
Potenza kW
Perdita di carico mbar
-0,5
0
0,5
1
1,5
2
2,5
3
3,5
4
70,0 110,0 150,0 230,0 270,0 310,0
Potenza (kW)
Pressione (mbar)
190,0
Для определения минимального давления газа на входе газовой рампы к величине, полученной из
графика, следует добавить величину потерь на стороне продуктов сгорания котла.
G20
Газовая рампа код 094001X0
Газовая рампа 094001X0 может использоваться при любом давлении в пределах от 20 до 35 мбар.
Газовая рампа код 094000X0
Газовая рампа 094000X0 может использоваться в соответствии с указаниями, приведенными на
графике.
G31
Газовая рампа код 094001X0
Газовая рампа 094001X0 может использоваться при любом давлении в пределах от 20 до 35 мбар.
Газовая рампа код 094000X0
Газовая рампа 094000X0 может использоваться при любом давлении в пределах от 30 до 60 мбар.
