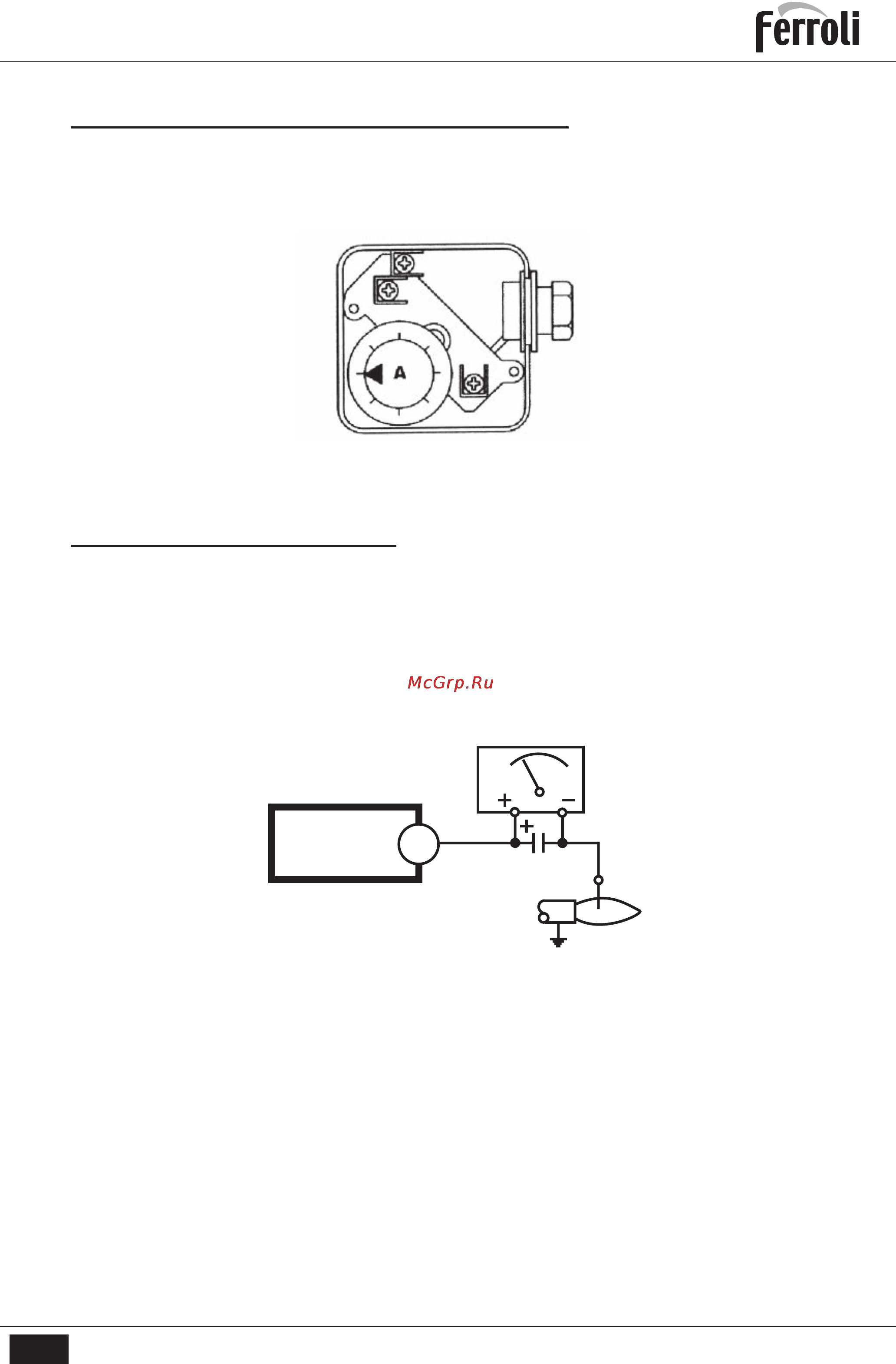

![Ferroli SUN M 20-30 [17/28] Sun m20 m30](/views2/1072480/page17/bg11.png)
203
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU
Регулировка реле минимального давления газа
Реле минимального давления газа исключает запуск горелки или останавливает ее в случае, когда
давление газа опускается до величины, приводящей к его срабатыванию. Если давление газа не
соответствует предусмотренному минимальному значению, то реле следует регулировать на 40%
ниже давления газа, которое имеется при максимальном расходе.
рис. 9
Контроль ионизационного тока
Величина ионизационного тока должна составлять не менее 1 мкА и не иметь сильных пульсаций.
Контроль наличия пламени осуществляется за счет использования эффекта создания и выпрямления
ионизационного тока при появлении пламени. Усилитель сигнала детектора реагирует только на
постоянную составляющую ионизационного тока. Короткое замыкание между ионизационным
детектором и массой приводит к блокировке горелки.
рис. 10
Обозначения
C Электролитический конденсатор 100...470 мкФ; DC 10...25 В
ION Ионизационный детектор
M Микроамперметр, Ri макс. 5000 Вт
Измерительная цепь
LME...
ION
M
C
1
