Ferroli SUN M 20-30 [5/28] Монтаж
![Ferroli SUN M 20-30 [5/28] Монтаж](/views2/1072480/page5/bg5.png)
191
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

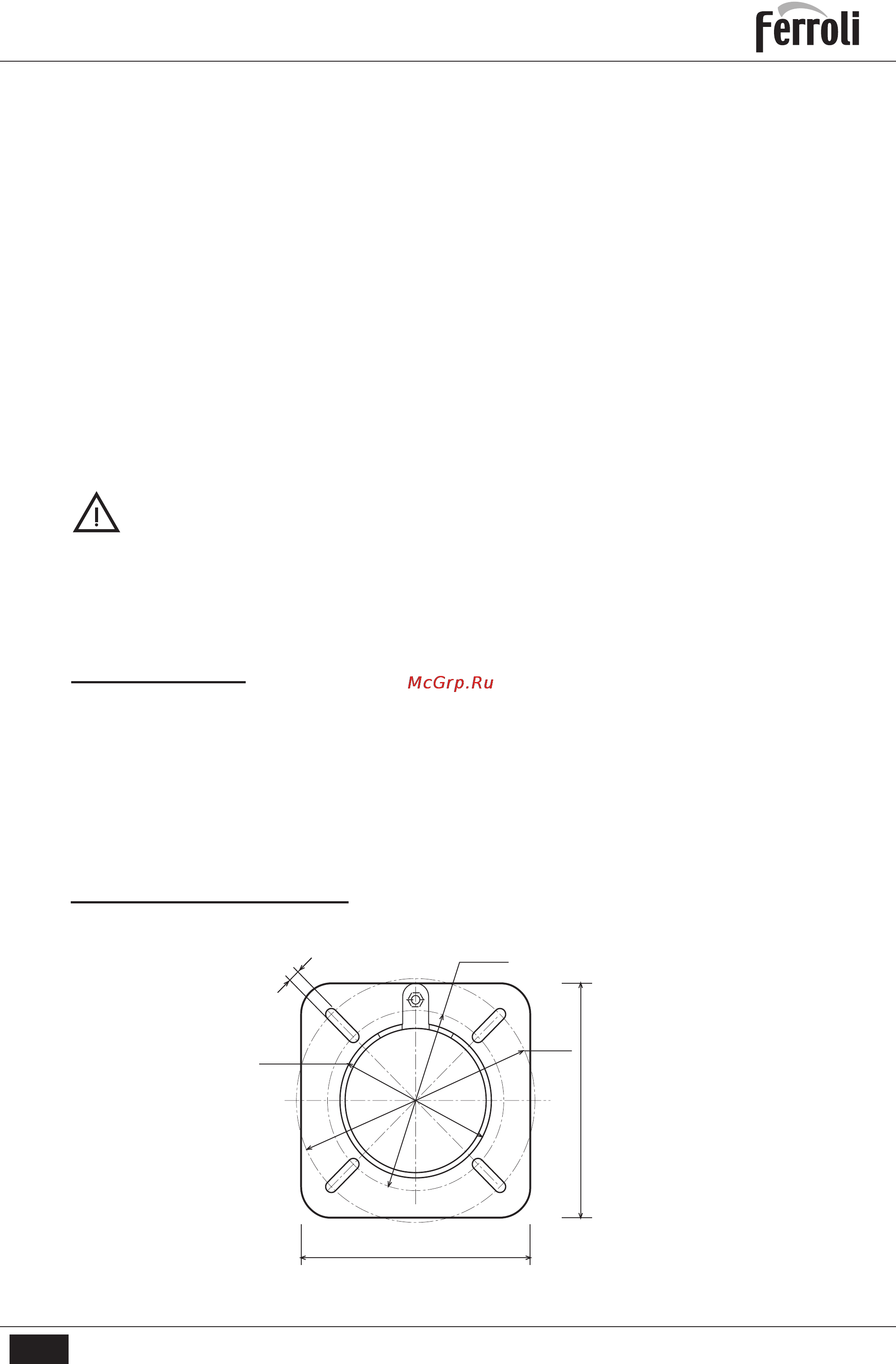

рис. 2a
221
11
Ø170
Ø230
221
Ø142
Фланец крепления горелки
Крепление горелки к котлу
2. МОНТАЖ
2.1 Общие указания
Данное изделие должно использоваться исключительно по тому назначению, для которого
оно предназначено. Эта горелка может устанавливаться на водяных, паровых котлах, котлах
на диатермическом масле и на других предусмотренных изготовителем агрегатах, имеющих
характеристики, соответствующие рабочим параметрам и тепловой мощности горелки. Любое
ее прочее использование следует считать ненадлежащим и, следовательно, представляющим
опасность.
Не допускается открывать узлы и компоненты горелки, за исключением тех деталей, для которых
данная операция оговорена в разделе, посвященном техническому обслуживанию, или изменять
их конструкцию; не допускается внесение в горелку каких-либо модификаций в целях изменения ее
эксплуатационных характеристик или назначения.
При установке на горелку опционных компонентов допускается использовать только оригинальные
комплекты и принадлежности.
УСТАНОВКА И РЕГУЛИРОВКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ
В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ПОЛОЖЕНИЙ
ЗАКОНОДАТЕЛЬСТВА, ДЕЙСТВУЮЩИХ НАЦИОНАЛЬНЫХ И МЕСТНЫХ НОРМ И ПРАВИЛ,
А ТАКЖЕ В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
2.2 Установка на котле
Место установки
Помещение, в котором устанавливаются котел и горелка, должно сообщаться через проемы с наружной
средой в соответствии с действующими нормами. Если в одном помещении установлено несколько
горелок или вытяжных вентиляторов, которые могут работать одновременно, то вентиляционные
отверстия должны иметь размеры, обеспечивающие одновременную работу всех аппаратов.
В помещении, в котором установлена горелка, не допускается наличие воспламеняющихся предметов
и материалов, коррозионных газов, летучих веществ, которые могут быть всосаны вентилятором и
вызвать засорение внутренних каналов горелки или ее головки. Помещение должно быть сухим и
не подвергаться воздействию дождя, снега или отрицательных температур.
