197
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

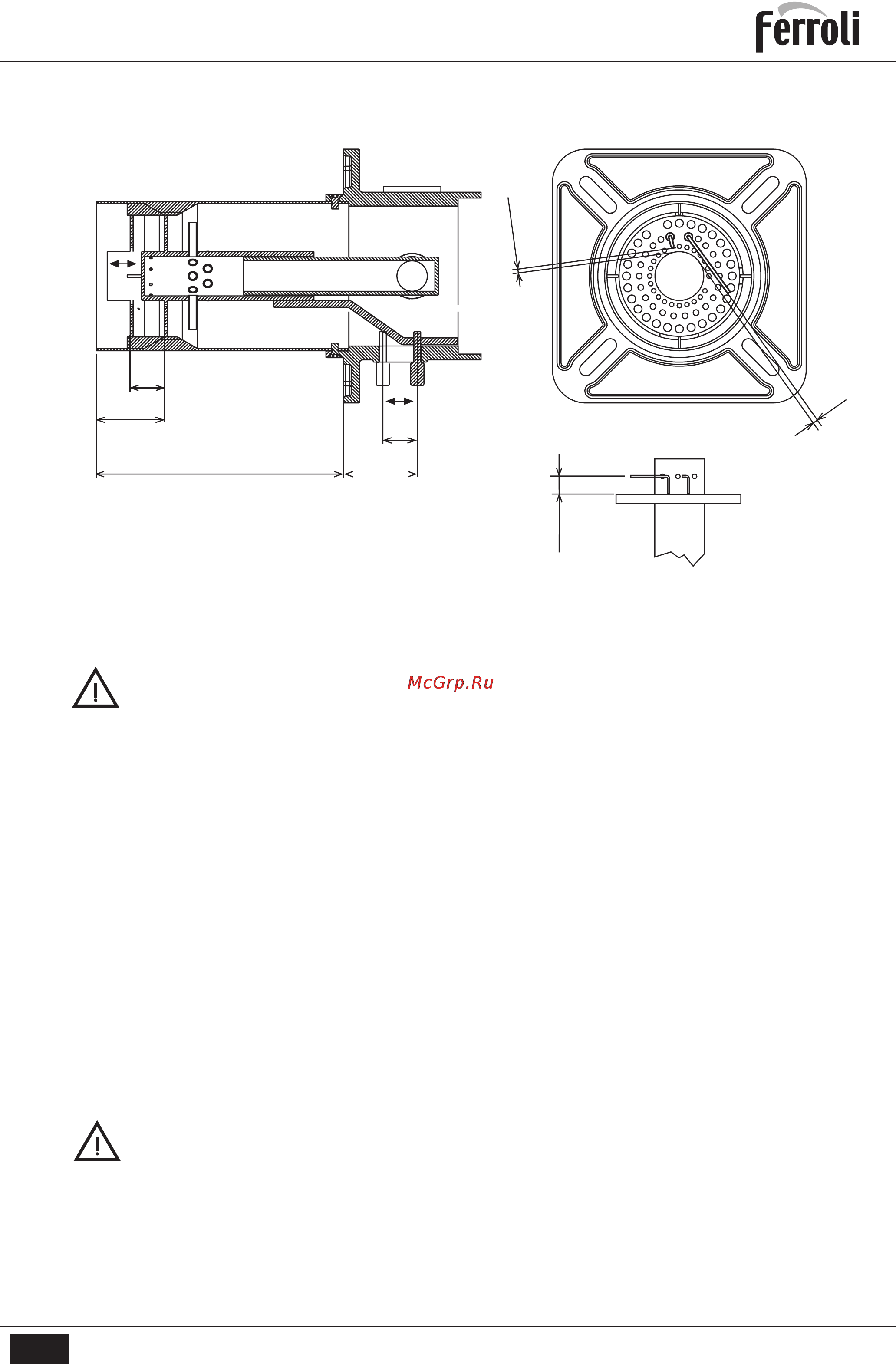

рис. 5
Головка горелки
3
3,5 ±
0,5
30
64,5215
60
30
14 ±
0,5
2.4 Электрические соединения
Горелка снабжена многополюсными разъемами для электрических соединений; для получения
сведений о подключениях см. электрическую схему в гл. 4 "Характеристики и технические данные".
Организацией, осуществляющей монтаж, должны быть выполнены следующие соединения:
• подключение к электрической сети
• подключения термостатов
• подключение лампочки сигнализации блокировки горелки и/или счетчика наработки (если таковые
предусмотрены)
Длина соединительных кабелей должна обеспечивать открытие горелки и дверцы котла. При
необходимости замены кабеля электропитания она должна выполняться только уполномоченным
специалистом.
Горелка должна быть подключена к однофазной электрической сети 230 В-50 Гц.
Соответствие параметров контура заземления и его эффективность должны быть проверены
квалифицированным специалистом. Изготовитель не несет ответственности за ущерб,
который может возникнуть в результате отсутствия заземления оборудования. Необходимо
также проверить, чтобы параметры сети электроснабжения соответствовали максимальной
потребляемой мощности агрегата, указанной на паспортной табличке котла.
При подключении к сети важное значение имеет соблюдение полярности (фаза: коричневый
провод / ноль: синий провод / земля: желто-зеленый провод.
НАКОНЕЧНИК ЭЛЕКТРОДА РОЗЖИГА ДОЛЖЕН СООТВЕТСТВОВАТЬ ОДНОМУ ИЗ
БАЗОВЫХ ОТВЕРСТИЙ.
