190
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU
1. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
1.1 Предисловие
Уважаемый покупатель!
Благодарим Вас за выбор модели SUN M20 - M30, двухступенчатой прогрессивной горелки производства
компании Ferroli, в которой реализованы новейшие идеи и технологии и обеспечен высокий уровень
надежности и качества изготовления.
SUN M20 - M30 представляет собой газовую горелку, отличающуюся высокой степенью компактности
и оригинальностью конструкции, благодаря которым ее можно использовать с большинством котлов,
имеющихся в настоящее время на рынке. Тщательность проектирования и промышленного процесса
изготовления позволили получить уравновешенную машину, характеризованную низким выделением
CO и NOx, а также бесшумным пламенем.
1.2 Инструкция по эксплуатации
После установки горелки и ее надлежащей регулировки
дальнейшая работа устройства происходит в полностью
автоматическом режиме и не требует никакого вмешательства
со стороны пользователя. В случае отсутствия топлива
или возникновения каких-либо неисправностей горелка
останавливается и блокируется (зажигается красная
индикаторная лампочка кнопки разблокировки).
В помещении, в котором установлена горелка, не допускается
наличие воспламеняющихся предметов и материалов,
коррозионных газов, летучих веществ и скоплений пыли.
Засасываемая вентилятором пыль может накапливаться
на лопатках вентилятора, уменьшая объем подаваемого
воздуха, или привести к засорению стабилизатора пламени с
последующим понижением его эффективности.
Не допускайте вскрытия горелки неопытными лицами или детьми.
1.3 Техническое обслуживание
Периодически, не реже одного раза в год, следует выполнять техническое обслуживание горелки.
Работы по техобслуживанию должны выполняться квалифицированными специалистами в
соответствии с требованиями, изложенными в главе 3.
1.4 Неисправности
Если горелка не запускается, а красная индикаторная лампочка кнопки разблокировки не горит, то
проверьте следующее: наличие напряжения питания; включение выключателя отопительной системы;
исправность плавких предохранителей; наличие запроса на выработку тепла котлом.
В случае блокировки горелки (горит красная индикаторная лампочка кнопки разблокировки),
нажмите кнопку разблокировки для восстановления нормальных условий работы. После этого
б
удет предпринята попытка зажигания горелки. Если горелка опять блокируется, убедитесь в том,
что на нее подается топливо, и что вентили на трубопроводе подачи газа находятся в открытом
положении. При отрицательном результате вышеописанных контрольных операций обращайтесь в
центр сервисного обслуживания.
При выявлении ненормального шума во время работы горелки обращайтесь в центр сервисного
обслуживания.

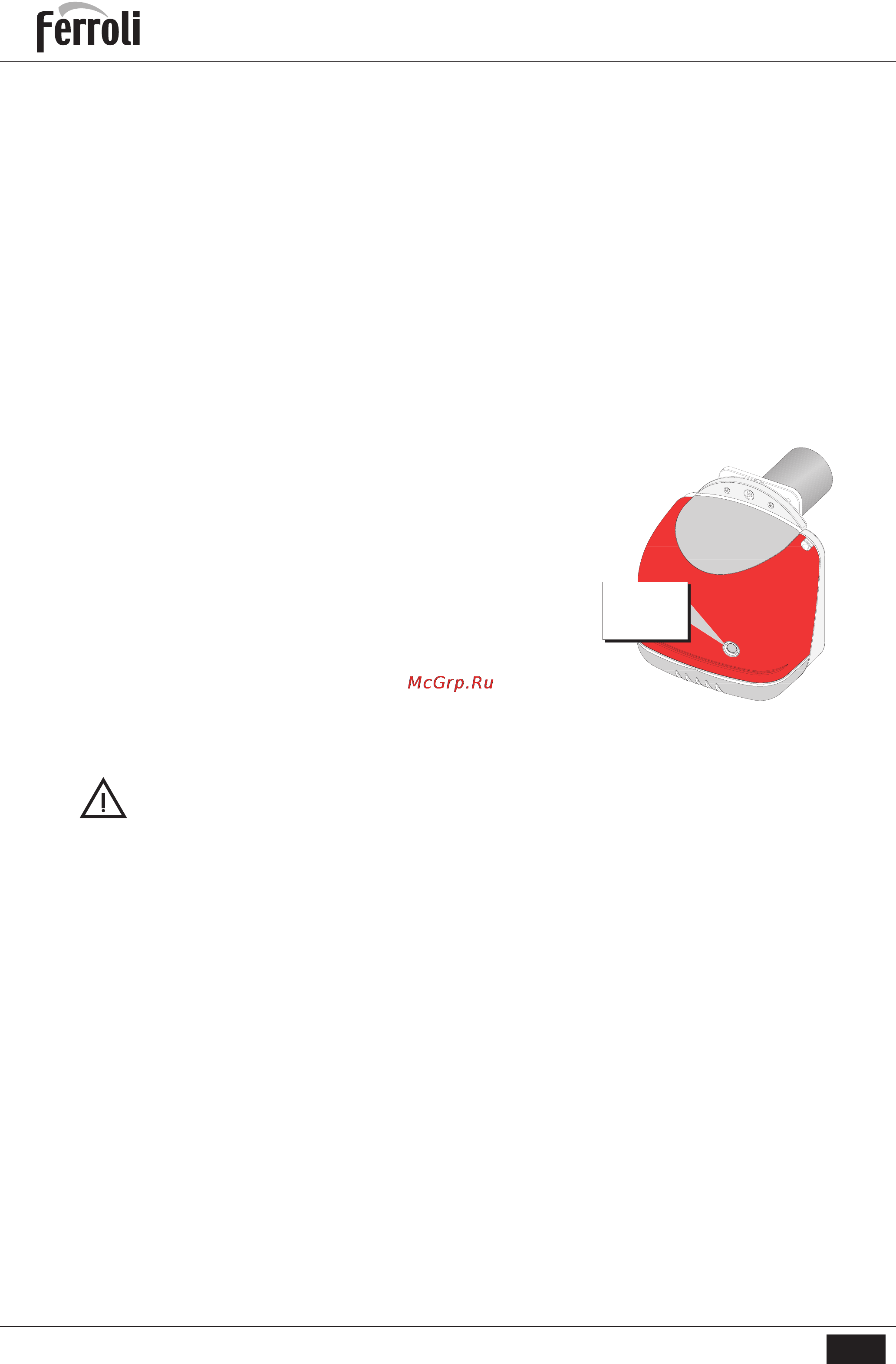

рис. 1
Кнопка
разблокировки
горелки
