204
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU

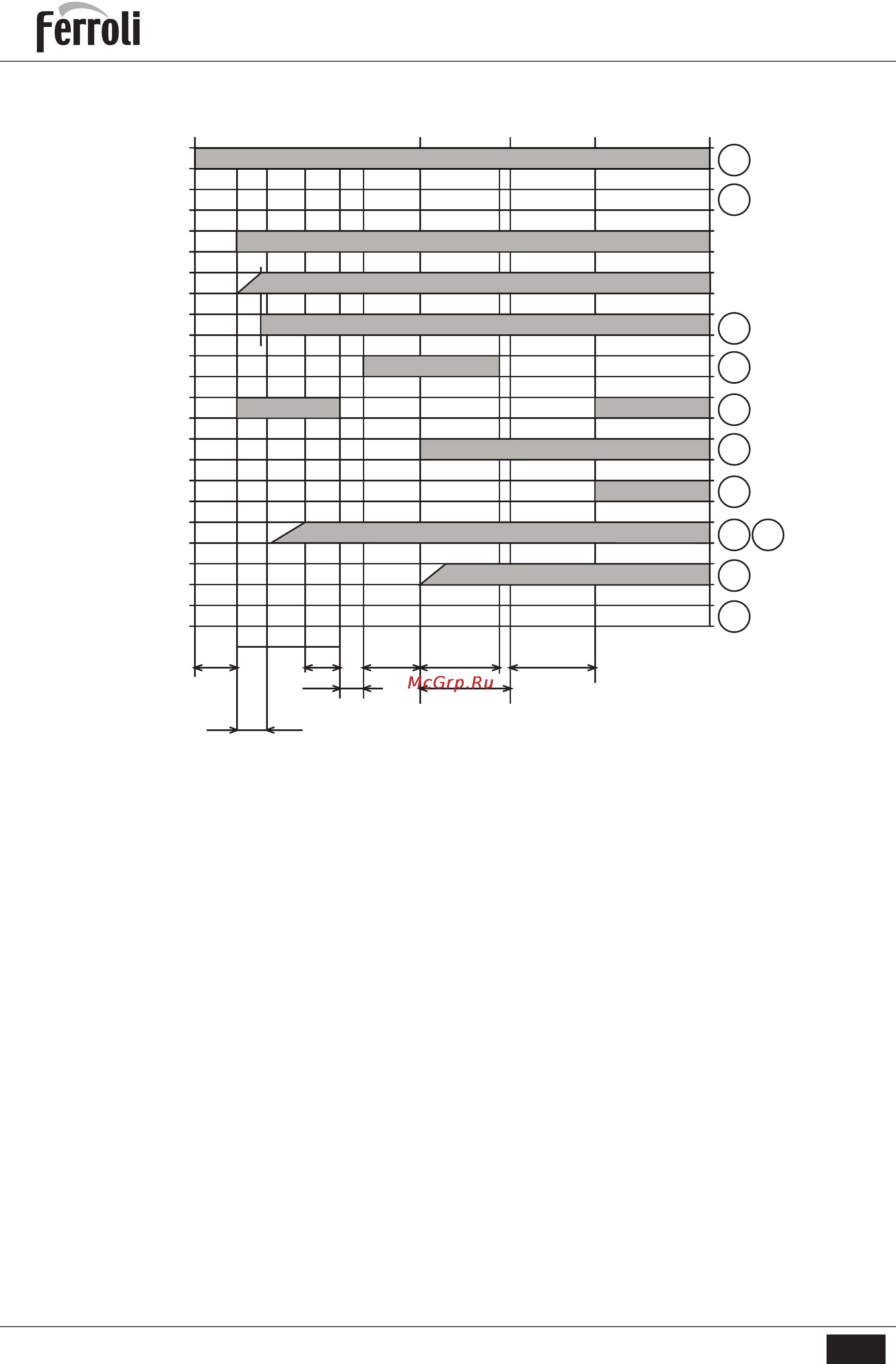

рис. 11
Обозначения
A Запуск
C Горелка в рабочем режиме
D Выключение по команде от R
• горелка немедленно выключается
• устройство контроля пламени
устанавливается в состояние готовности к
выполнению новой операции запуска
I Кулачок 1
AL Сигнал неисправности (аварийный)
BV... Газовый клапан
EK2 Дистанционная разблокировка
FS Сигнал наличия пламени
GP Реле давления газа
LP Реле давления воздуха
LR Регулятор мощности горелки
LK Воздушная заслонка
B-B' Время стабилизации пламени
C-D Работа горелки
M Двигатель вентилятора
R Термостат или реле давления
SA Сервопривод
SB Предохранительный термостат
TSA Время безопасности при включении
W Регулировочный термостат или реле
давления
Z Трансформатор розжига
tw Время ожидания
t1 Время предварительной промывки
t3 Время предварительного розжига
t3n Время розжига в т
ечение TSA
t4 Интервал между (Конец TSA-BV2) или
(BV1-LR)
t10 Задержка для получения разрешения от
реле давления воздуха
t11 Время хода сервопривода для открытия
заслонки (SA)
t12 Время хода сервопривода для закрытия
заслонки (SA)
12
10
3
7
9
4
5
6
11
1
8
ABB'CD
SB/R
W/GP
AL
LK
M
Z
SA
BV1
(LR) BV2
LP
FS
EK2
I
t10
tw
t1
t3 t3n t4
t11
t12
TSA
