SUN M20 - M30

Cod. 35446624 - 11/2007 (Rev. 00)

Включение горелки

• Подайте напряжение питания с помощью установленного перед горелкой рубильника.

• Откройте вентили подачи газа, обеспечивая создание в системе давления, необходимого для

замыкания контактов реле давления газа.

• Разблокируйте аппарат, нажав красную кнопку.

• Горелка запускается в соответствии с приведенной на рисунке 11 диаграммой.

Последовательность функционирования

1 Сервопривод SA переходит в положение, соответствующее 2-ой ступени. При достижении

этого положения сервопривод начинает вращаться, приводя в действие вентилятор, который

осуществляет так называемую "промывку" камеры сгорания.

2 Далее замыкаются контакты реле давления воздуха, и сервопривод переходит в положение,

соответствующее 1-ой ступени.

3 С трансформатора розжига подается электрический разряд, газовый клапан открывается и это

приводит к зажиганию пламени.

4 В течение "времени безопасности" ионизационный электрод детектирует наличие пламени

и контролирует его стабильность; процесс горения продолжается до достижения заданной

мощности с заданным соотношением воздух/газ.

3.2 Ввод в эксплуатацию

Контрольные операции, которые следует выполнять при первом розжиге, а также после проведения

технического обслуживания, во время которого горелка была отсоединена от сетей питания или были

произведены работы на предохранительных устройствах или деталях горелки:

Перед включением горелки

• Проверьте правильность крепления горелки к котлу и соответствие выполненных предварительных

настроек с приведенными в предыдущих таблицах данными.

• Убедитесь, что котел и система отопления наполнены водой или диатермическим маслом, и

что вентили гидравлической системы находятся в открытом положении; проверьте также, что

воздуховод удаления продуктов сгорания не засорен и имеет надлежащие размеры.

• Удостоверьтесь, что дверца котла закрывается нормально, и что пламя образуется только внутри

камеры сгорания.

• Откройте заслонки, установленные на газовом трубопроводе.

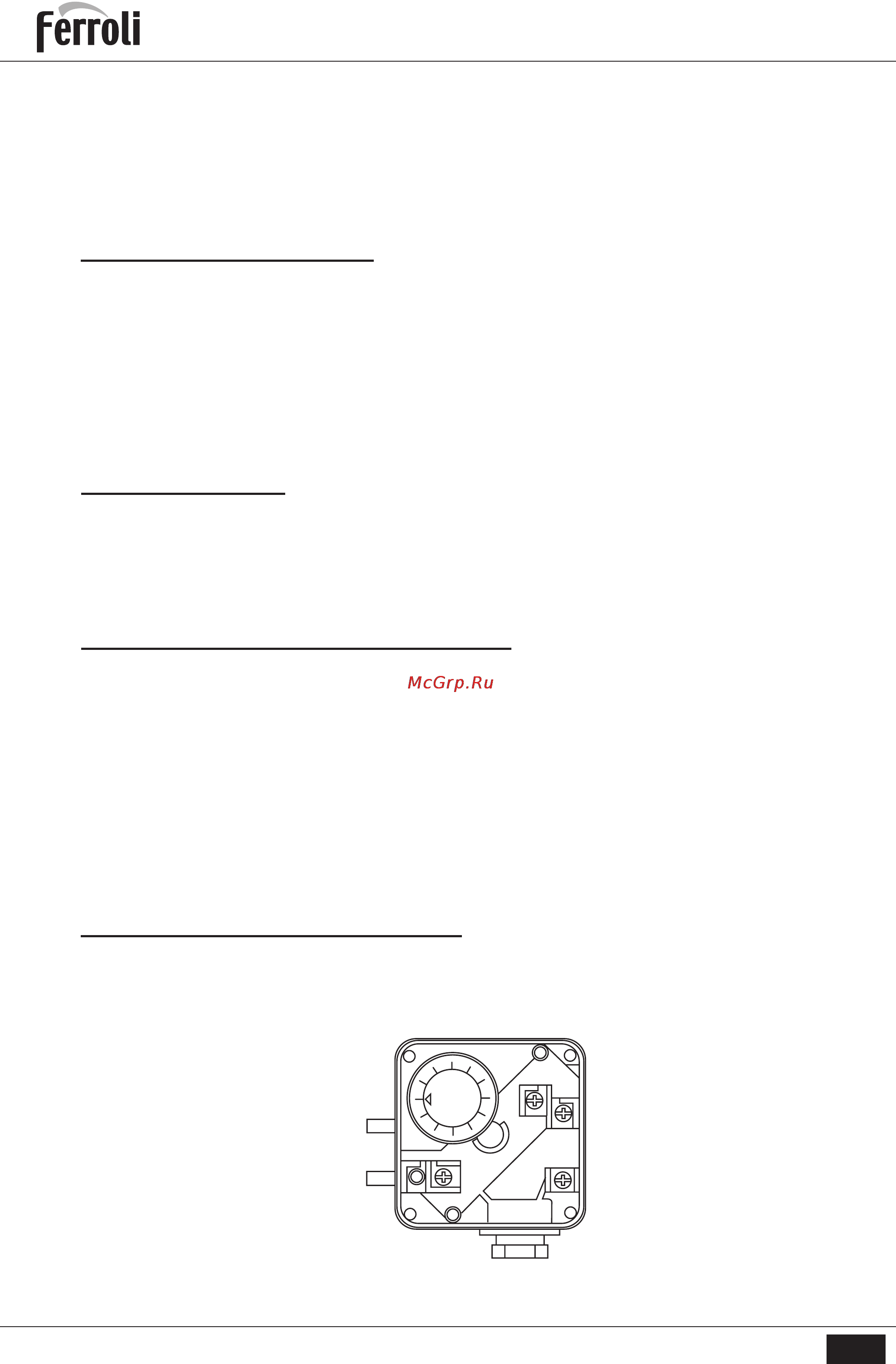

Регулировка реле давления воздуха

Реле давления воздуха обеспечивает защиту горелки и ее блокировку при отсутствии давления воздуха

горения. Отрегулируйте его на величину на 15% ниже давления воздуха, поступающего на горелку

при ее работе с номинальной мощностью, и убедитесь, что значение CO не превышает 1%.

рис. 8
