195
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU
2.3 Система подачи газа
Газовый контур
ГОРЕЛКА РАБОТАЕТ ТОЛЬКО ПРИ НАЛИЧИИ ГАЗОВЫХ РАМП ФИРМЫ FERROLI.

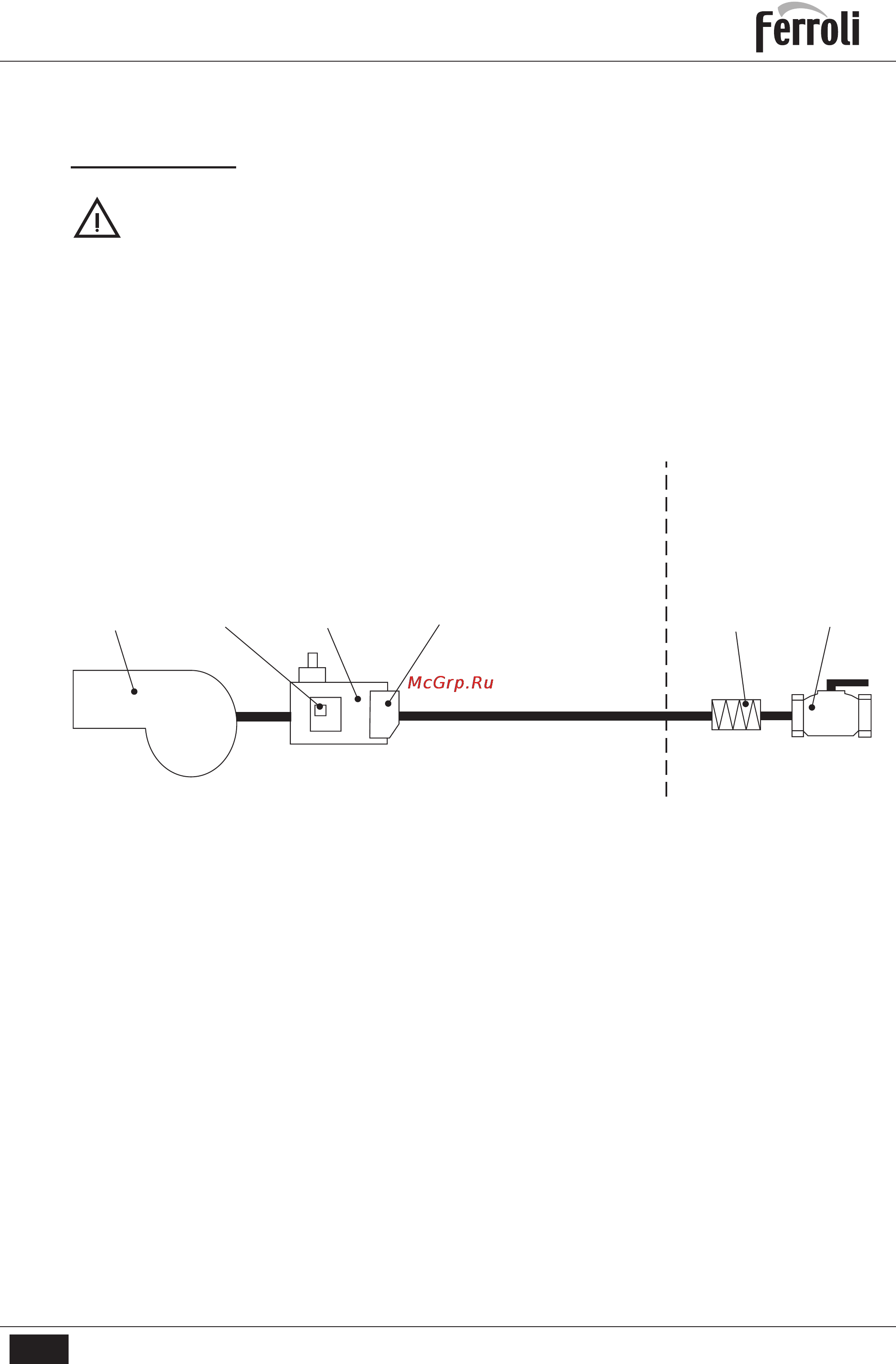

Газовый контур должен быть выполнен в соответствии со схемой на рис. 3.
В зависимости от типа используемого клапана, устанавливаемая монтажной
организацией газовая магистраль должна обеспечивать во время работы
горелки подачу газа под давлением, соответствующим величинам, указанным
в таблице технических данных (см. раздел 4.3).
Обозначения
1 Горелка
2 Реле минимального давления газа
3 Узел газовых клапанов Multibloc
4 Фильтр
5 Антивибрационная муфта
6 Отсечной вентиль
431562
Рис. 3
ИЗГОТОВИТЕЛЬ МОНТАЖНАЯ ОРГАНИЗАЦИЯ
