198
SUN M20 - M30
Cod. 35446624 - 11/2007 (Rev. 00)
RU
L
T
3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Все операции по регулировке, пуску и техническому обслуживанию котла должны выполняться
квалифицированными специалистами при соблюдении действующих норм. Для получения
дополнительной информации обращайтесь к персоналу нашей службы продаж или в местный центр
сервисного обслуживания.
Компания FERROLI S.p.A. снимает с себя всякую ответственность за травмы или материальный
ущерб, которые могут быть причинены в результате несанкционированного изменения конструкции
горелки неквалифицированными и неуполномоченными лицами.
3.2 Регулировки

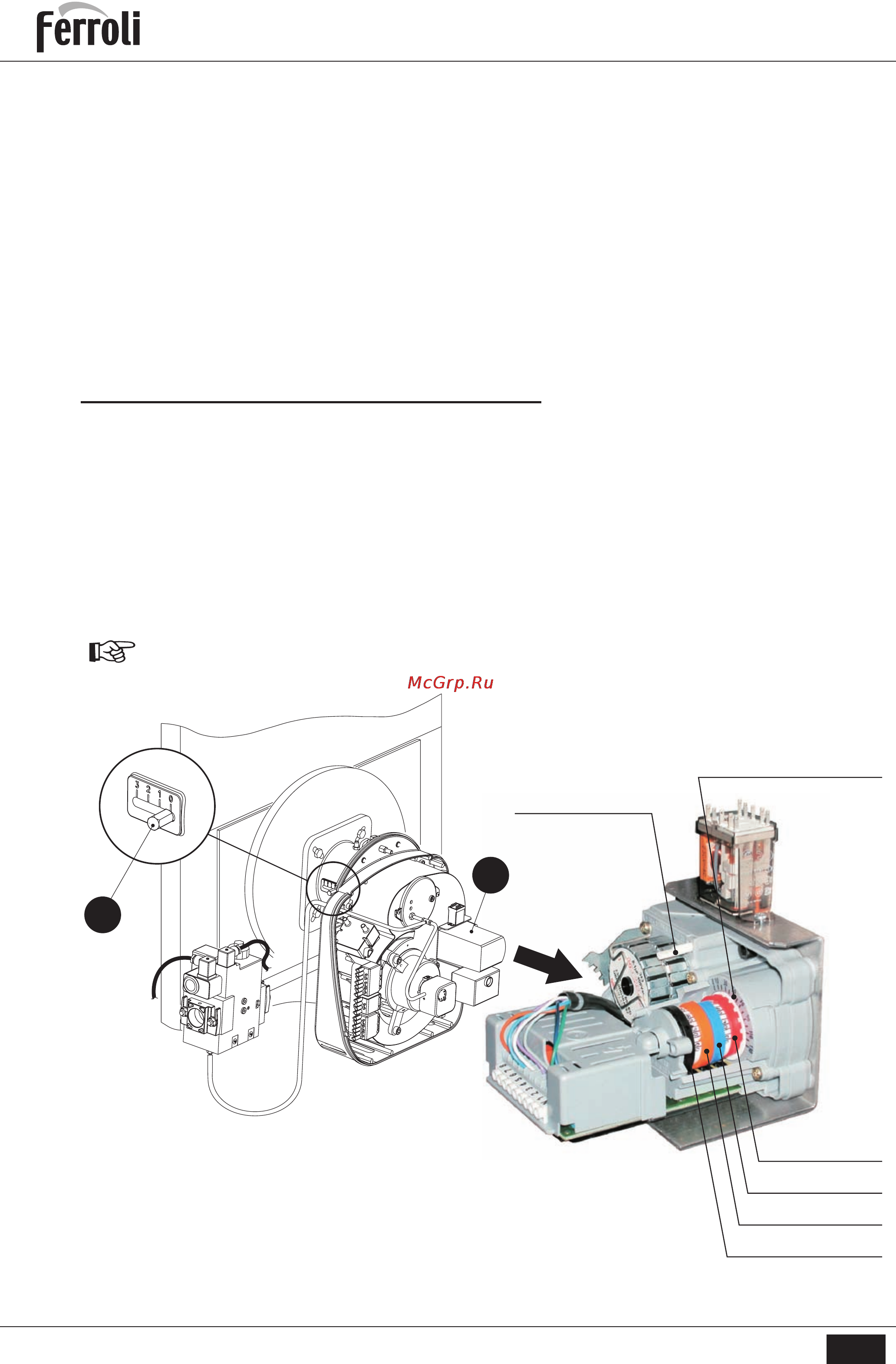

Регулировка головки и воздушной заслонки
Регулировка головки осуществляется с учетом производительности горелки путем перемещения
вперед или назад регулировочного винта "L" (рис. 6) после его разблокировки.
При этом изменяется положение дефлектора относительно патрубка и, следовательно, размер
проходного отверстия, служащего для пропуска воздуха.
Воздушная заслонка приводится в действие сервоприводом.
Регулировка степени открытия заслонки осуществляется с помощью предусмотренных для этой
це
ли кулачков; вращением кулачков в направление против часовой стрелки или по часовой стрелке
соответственно увеличивается и уменьшается степень открытия заслонки.
Регулировка расхода воздуха осуществляется с помощью красного кулачка для 2-ой ступени и
кулачка оранжевого цвета для 1-ой ступени.
Чтобы ограничить потери тепла через дымоход при выключенном котле, в горелке
предусмотрена гравит
ационная воздушная заслонка, которая автоматически закрывается
при прекращении работы горелки.
Черный кулачок
Оранжевый кулачок
Синий кулачок
Красный кулачок
Описание функций кулачков
Красный кулачок - Регулировка расхода воздуха 2-ой ступени.
Синий кулачок - Заслонка в полностью закрытом положении - 0° (не
подлежит изменению).
Оранжевый кулачок - Регулировка расхода воздуха 1-ой ступени.
Черный кулачок - Не используется.
L - Винт регулировки головки
T - Сервопривод
рис. 6
Ручная
разблокировка
сервопривода
Указание положения
сервопривода
