SUN G10 2S

Cod. 35445523 - 02/2007 (Rev. 00)

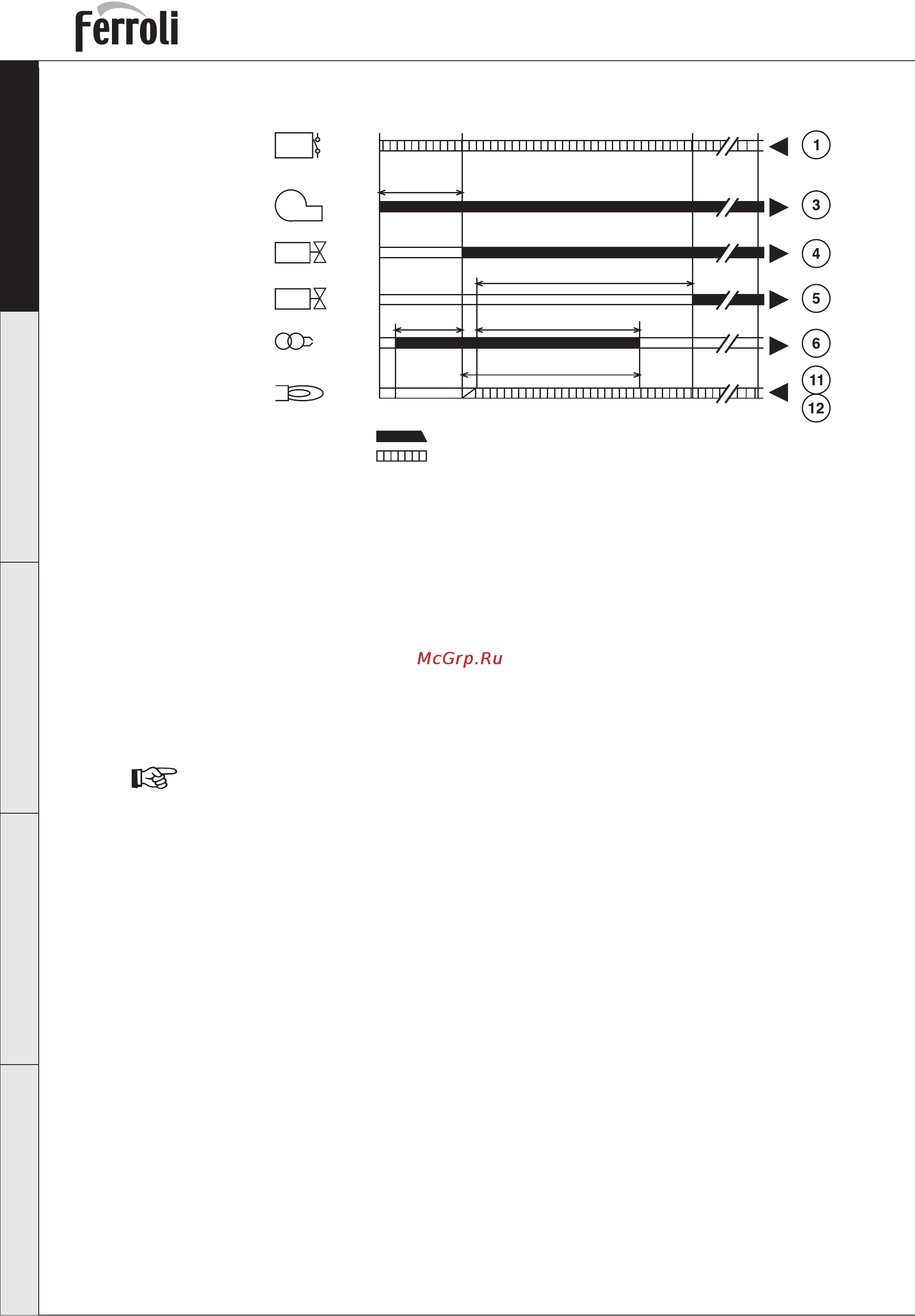

fig. 9

In particolare con impianti monotubo, se la tubazione di aspirazione del combustibile è ini zial men te

vuota, perché la pompa del combustibile possa innescarsi, è necessario permettere lo sfiato

dell’aria contenuta nel tubo stesso. Si consiglia , prima di accendere il bruciatore, di allentare la

vite di collegamento al manometro sulla pompa ed eseguire poi il ciclo di accensione. Quando

il gasolio fuoriesce dalla vite, la pompa è innescata. Spegnere il bruciatore e riavvitare la vite.

BV1

BV2

AB CD

t3n

TSA

Termostati

Motore

Elettrovalvola

1° stadio

Elettrovalvola

2° stadio

Trasformatore

daccensione

Fotoresistenza

Segnale in uscita

Richiesta di segnale in ingresso

Legenda

A Inizio della messa in servizio per bruciatori senza preriscaldatore

B Momento accensione fiamma

C Funzionamento

D Arresto per regolazione R

t1 Tempo di preventilazione

t3 Tempo di preaccensione

t3n Tempo dopo l’accensione

t4 Intevallo tra segnalazione fiamma e alimentazione BV2

TSA Tempo di sicurezza alla partenza
