SUN G10 2S
16
Cod. 35445523 - 02/2007 (Rev. 00)

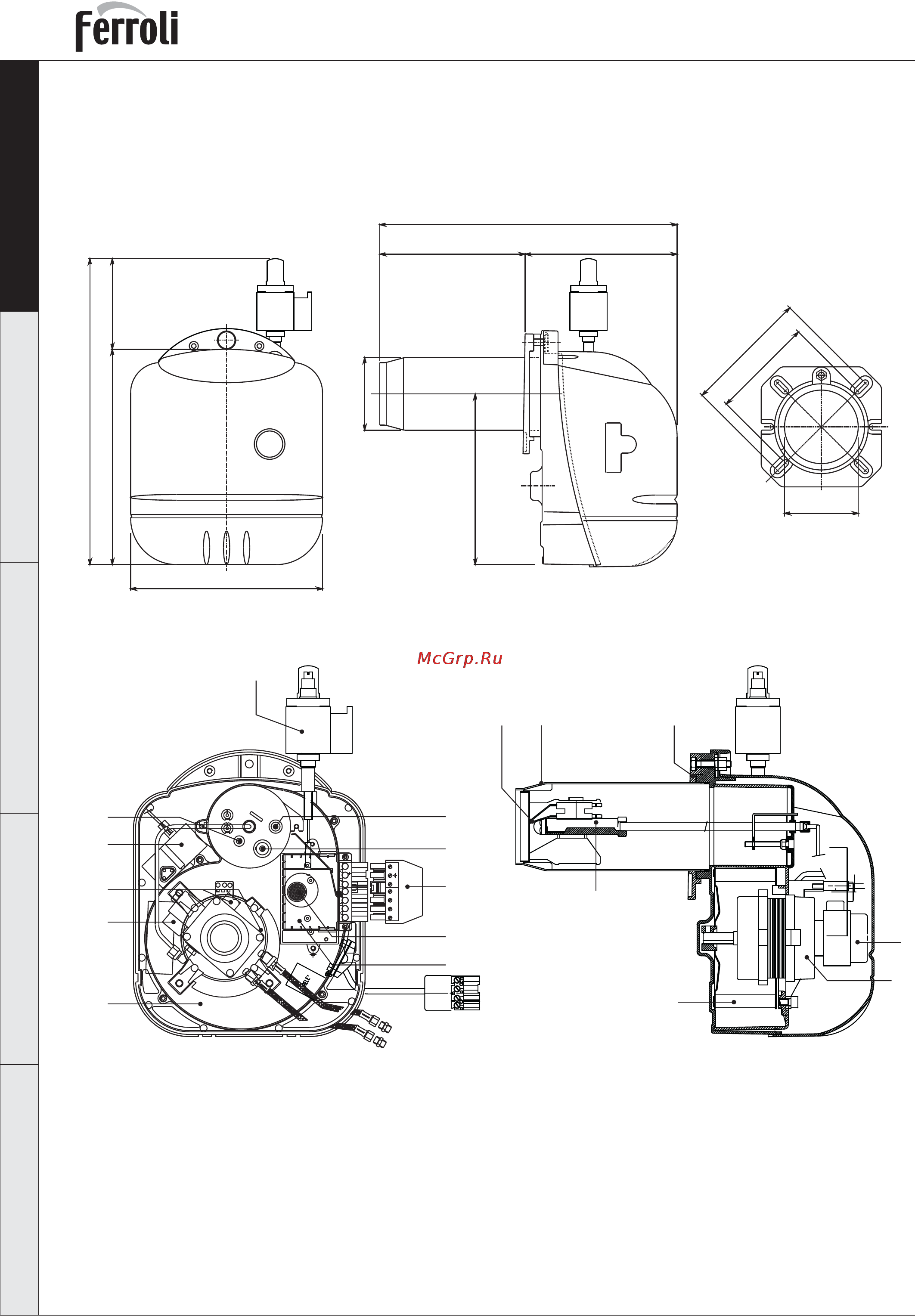

4. CARATTERISTICHE E DATI TECNICI
4.1 Dimensioni
Ø101
Ø 170
Ø 140
296
263
408
197 210
Ø100
421
125
238
4.2 Vista generale e componenti principali
13
18
7
14
5
6
3
4
8
16
17
19
91211
10
1
2
15
Legenda
1 Pompa gasolio
2 Motore
3 Valvola elettromagnetica
4 Corpo bruciatore
5 Pulsante di sblocco
6 Apparecchiatura
7 Fotoresistenza
8 Trasformatore d'accensione
9 Flangia attacco bruciatore
10 Linea ugello
11 Elettrodi di accensione
12 Boccaglio
13 Attuatore elettrico regolazione aria
14 Spina allacciamento elettrico
15 Ventola
16 Regolazione testa di com bu stio ne
17 Regolazione pressione pom pa
18 Presa di pressione
19 Spina 2° stadio
fig. 11
fig. 12
