SUN G10 2S
5
Cod. 35445523 - 02/2007 (Rev. 00)
H
(m)
0.5
1.0
2.0
1.5
L (m)
Øi 8 mm. Øi 10 mm.
10
20
40
60
20
40
80
100
fig. 3a
A
H
(m)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
25 60
L (m)
Øi 8 mm. Øi 10 mm.
21
18
15
12
10
8
6
50
44
38
32
26
20
16
fig. 3b
B
2.3 Alimentazione combustibile
Disposizioni generali
Il bruciatore deve essere alimentato dal tipo di combustibile per il quale è predisposto, come indicato
sulla targa dell’apparecchio e nella tabella dati tecnici al cap. 4.3 di questo manuale.
II condotto di alimentazione del combustibile al bruciatore deve essere a perfetta tenuta per evitare
ingressi d’aria in pompa, deve essere dotato di un filtro sull’alimentazione a monte del bruciatore e
di tutti i dispositivi di sicurezza e controllo prescritti dalle norme vigenti. All’interno del condotto non
devono essere presenti impurità o residui di lavorazione: effettuare una pulizia dei condotti prima della
messa in opera.
Accertarsi inoltre, prima di mettere in funzione il bruciatore, che il tubo di ritorno del combustibile non
abbia occlusioni. Una eccessiva contropressione provocherebbe la rottura dell’organo di tenuta della
pompa.
La cisterna deve essere posizionata nel rispetto delle norme vigenti, e deve essere realizzata in modo
da evitare che acqua o impurità possano penetrarvi. Prima di immettervi il combustibile, deve essere
eseguita una accurata pulizia della cisterna.
Cisterna e condotto di alimentazione devono essere protetti dal gelo.

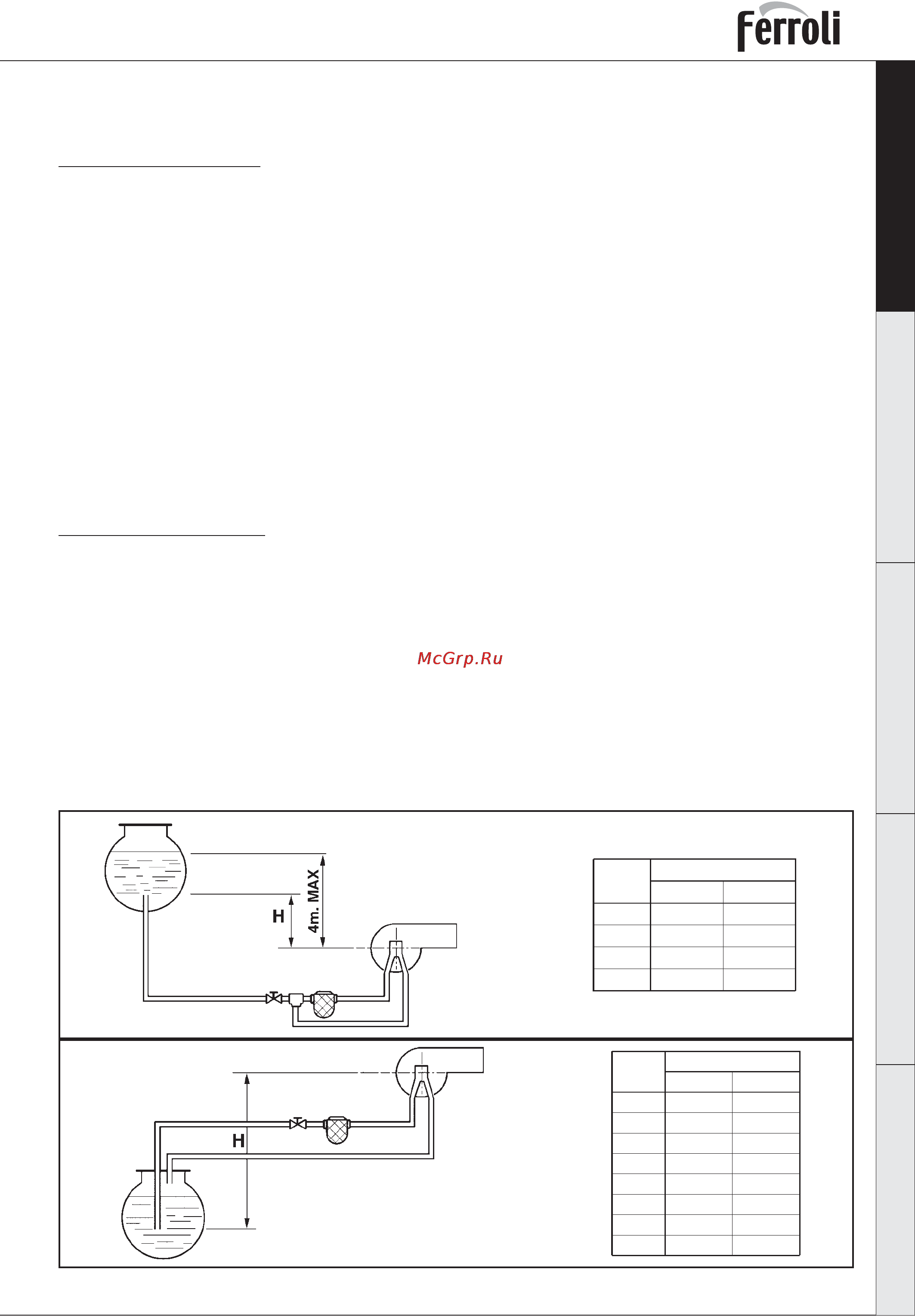

Circuito combustibile
Il bruciatore è dotato di pompa autoaspirante ed è in grado di alimentarsi autonomamente, entro i limiti
riportati di seguito. Per l’alimentazione del combustibile, i circuiti idraulici possono essere suddivisi in 4
tipologie, come riportato nelle figure seguenti:
A Alimentazione per caduta
B Alimentazione per aspirazione
C Alimentazione a sifone
D Alimentazione ad anello
Ad ogni tipologia di impianto è associata una tabella per il dimensionamento del condotto di ali men ta zio ne
in rapporto alla lunghezza (L) del tubo di aspirazione, e al dislivello (H) della cisterna. Non superare le
quote MAX riportate nelle figure per non sollecitare eccessivamente gli organi di tenuta della pompa.
