5 Руководство по применению
Руководство по применению для установщика
13
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
Настройка Значение
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Преимущества
▪ Беспроводной. Внешний комнатный термостат Daikin
имеется в беспроводном варианте.
▪ Эффективность. Хотя внешний комнатный термостат
отправляет только сигналы ВКЛ/ВЫКЛ, он предназначен
специально для системы теплового насоса.

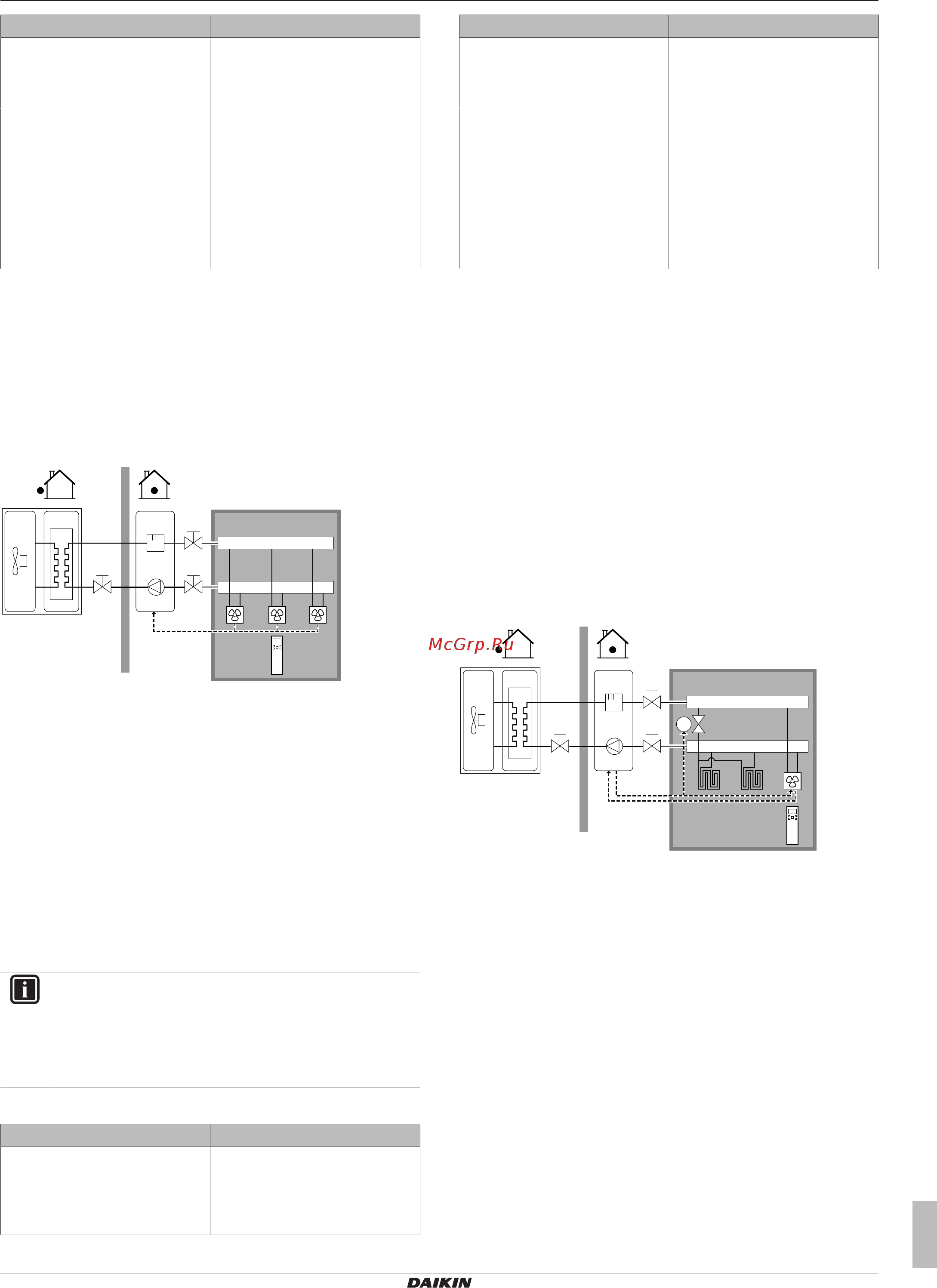

Конвекторы теплового насоса
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения
отправляется на один цифровой вход внутреннего агрегата
(X2M/35 и X2M/30).
▪ Сигнал режима работы в помещении отправляется на
конвекторы теплового насоса через один цифровой выход
внутреннего агрегата (X2M/4 и X2M/3).
ИНФОРМАЦИЯ
При использовании нескольких конвекторов
теплового насоса убедитесь, что каждый из них
принимает инфракрасный сигнал от пульта
дистанционного управления конвекторов
тепловогонасоса.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним
термостатом.
Настройка Значение
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Преимущества
▪ Охлаждение. Помимо нагрева конвектор теплового насоса
обеспечивает отличное охлаждение.
▪ Эффективность. Оптимальная энергоэффективность
благодаря функции взаимосвязи.
▪ Стильность.
Комбинация: Подогрев полов + Конвекторы
теплового насоса
▪ Обогрев помещения обеспечивается следующим:
▪ Подогрев полов
▪ Конвекторы тепловогонасоса
▪ Охлаждение помещения обеспечивается только
конвекторами тепловогонасоса. Подогрев полов выключается
запорным вентилем.
Настройка
B
A
a
M1
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Запорный вентиль (приобретается на месте) устанавливается
до подогрева полов во избежание образования конденсата на
полу во время охлаждения.
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения
отправляется на один цифровой вход внутреннего агрегата
(X2M/35 и X2M/30).
▪ Режим работы в пространстве отправляется через один
цифровой выход (X2M/4 и X2M/3) внутреннего агрегата на:
▪ Конвекторы тепловогонасоса
▪ Запорный клапан
