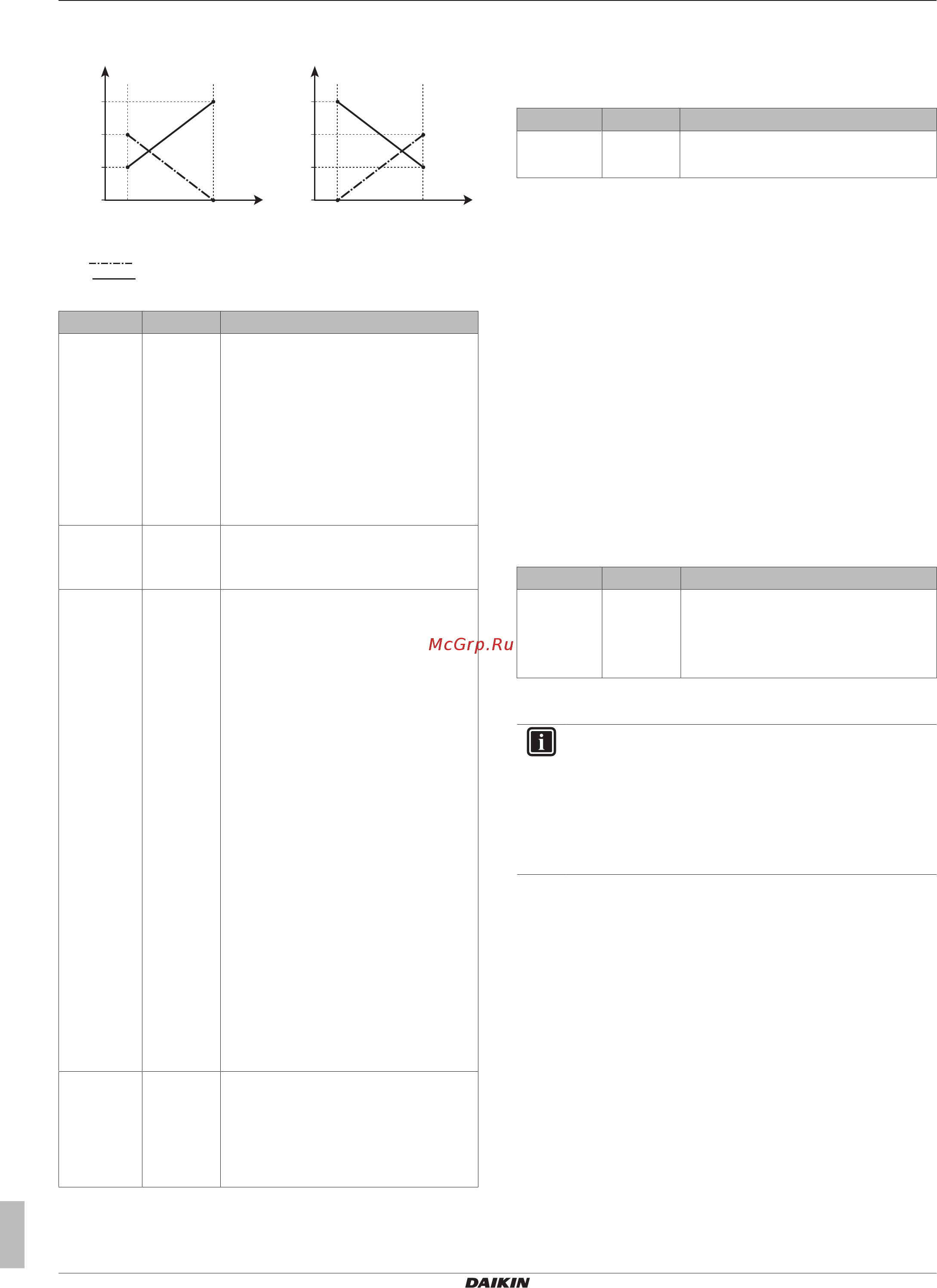

8 Конфигурирование
Руководство по применению для установщика
72
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
t Время
[8-04]: Дополнительный таймер при [4-02]/[F-01]
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
T
A
Окружающая (наружная) температура
t Время
Таймер защиты от частых включений
Максимальное время работы для подготовки горячей
воды бытового потребления
# Код Описание
[9.6.4] [8-02] Таймер защиты от частых включений:
Минимальное время между двумя
циклами для горячей воды бытового
потребления. Фактическое время
защиты от частых включений также
зависит от настройки [8-04].
Диапазон: 0~10ч
Примечание: Минимальное время
составляет 0,5 часа, даже если
выбрано значение 0.
[9.6.5] Отсутствуе
т
Таймер минимального времени
работы:
НЕ изменяйте.
[9.6.6] [8-01] Таймер максимального времени
работы для подготовки горячей воды
бытового потребления. Нагрев
горячей воды бытового потребления
останавливается, даже когда конечная
температура горячей воды НЕ
достигнута. Фактическое
максимальное время работы также
зависит от настройки [8-04].
▪ Когда Управление=Комнатный
термостат: Данное предварительно
установленное значение
учитывается, только если есть
запрос на нагрев или охлаждение
помещения. Если НЕТ запроса на
нагрев/охлаждение помещения,
резервуар нагревается, пока не
будет достигнута уставка.
▪ Когда Управление≠Комнатный
термостат: Это предварительно
установленное значение всегда
учитывается.
Диапазон: 5~95 минут
Примечание: Для настройки [8‑01] НЕ
допускается задавать значение менее
10минут.
[9.6.7] [8-04] Дополнительный таймер:
Дополнительное время для
максимального времени работы
зависит от температуры снаружи
[4-02] или [F-01].
Диапазон: 0~95 минут
Защита от замерзания водяной трубы
Касается только установок с трубопроводами водя снаружи. Эта
функция пытается защитить наружный трубопровод воды от
замораживания.
# Код Описание
[9.7] [4-04] Защита от замерзания водяной трубы:
▪ 0: Периодический (только просмотр)
Предотвращение слива
Применяется только в сочетании с функцией бивалентной
работы ([C‑02]). Данная функция предотвращает открытие
клапанов защиты от замерзания трубопроводов воды к
наружному агрегату во время работы вспомогательного
водонагревателя при отрицательных наружных температурах.
Функция энергосбережения
Функция энергосбережения
Определяет, может ли наружное электропитание установки
быть прервано (изнутри, управлением внутренним агрегатом) во
время состояния останова (нет ни нагрева / охлаждения, ни
требования горячей воды для бытового применения).
Окончательное решение разрешить прерывание питания
наружного агрегата во время останова зависит от температуры
окружающей среды, режимов компрессора и минимальных
внутренних реле.
Чтобы включит функцию энергосбережения, следует разрешить
настройку [E‑08] на интерфейсе пользователя.
# Код Описание
[9.F] [E‑08] Функция энергосбережения для
наружного агрегата:
▪ 0: Нет
▪ 1: Да
Источник электропитания по льготному тарифу
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат. Это
возможно только для системы, имеющей подачу
электропитания с предпочтительным
энергосбережением или предохранительный
термостат.
