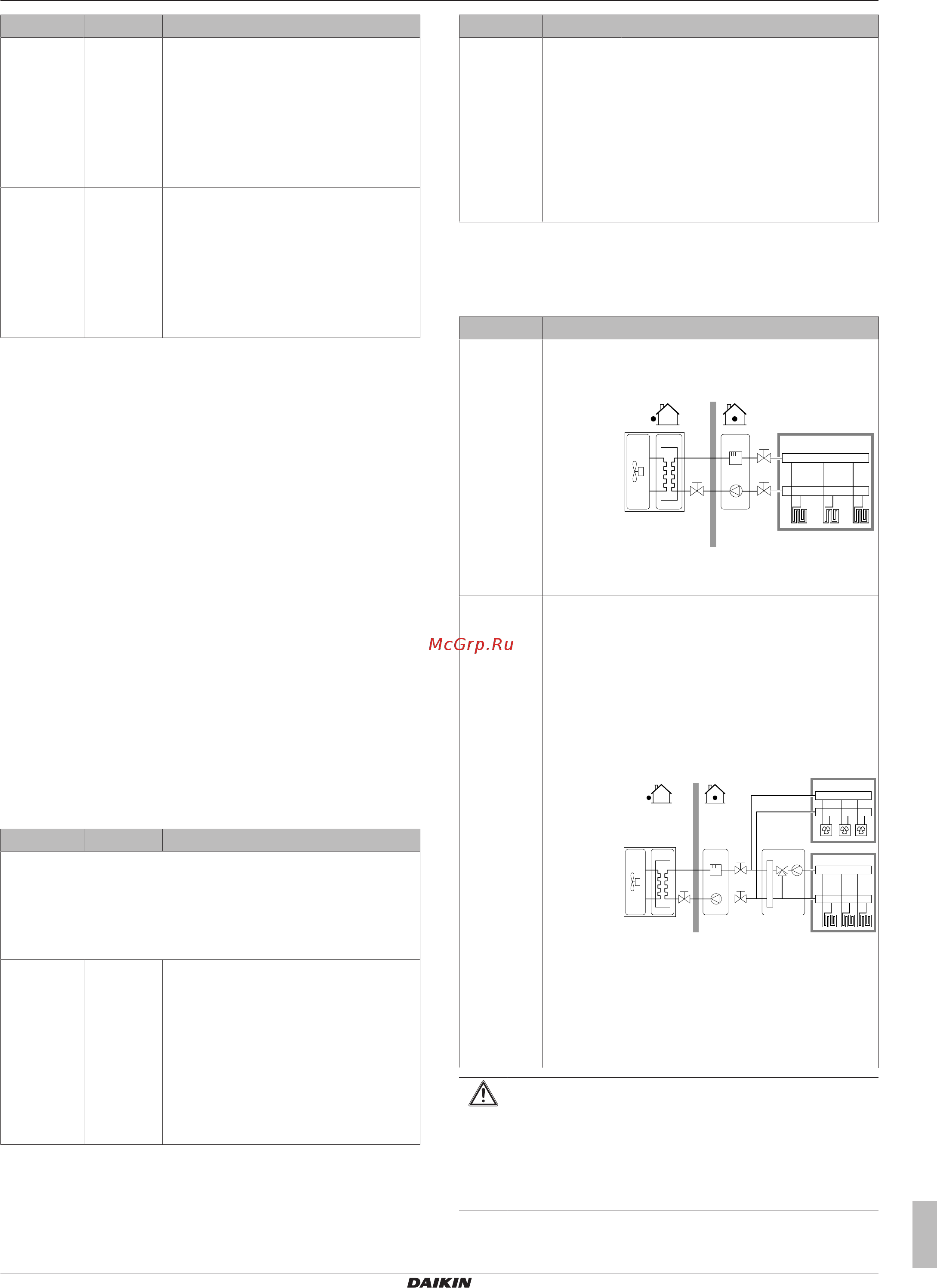

8 Конфигурирование
Руководство по применению для установщика
61
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
# Код Описание
[4.3.1] [4-02] Температура выключения обогрева
помещения: При увеличении средней
температуры снаружи выше данного
значения нагрев помещения
выключается. Эта настройка также
используется при автоматическом
переключении нагрева/охлаждения.
▪ 14°C~35°C
[4.3.2] [F-01] Температура выключения охлаждения
помещения: При падении средней
температуры снаружи ниже данного
значения, охлаждение помещения
выключается. Эта настройка также
используется при автоматическом
переключении нагрева/охлаждения.
▪ 10°C~35°C
Исключение. Если конфигурация системы предусматривает
управление с помощью комнатного термостата, одну зоны
температуры выходящей воды и быстродействующие
нагревательные приборы, то переключение режима работы
осуществляется в зависимости от следующего значения:
▪ Измеряемая температура в помещении: помимо требуемой
температуры в помещении при нагреве и охлаждении,
установщик задает значение гистерезиса (например, при
нагреве это значение связано с требуемой температурой
охлаждения) и значение смещения (например, при нагреве
это значение связано с требуемой температурой нагрева).
Пример: Требуемая температура в помещении при нагреве
равна 22°C, при охлаждении — 24°C, со значением
гистерезиса 1°C и смещением 4°C. Переключение с нагрева
на охлаждение произойдет, когда температура в помещении
поднимется выше наибольшего из двух значений:
максимальная требуемая температура охлаждения,
увеличенная на значение гистерезиса (т. е. 25°C), и
требуемая температура нагрева, увеличенная на значение
смещения (т. е. 26°C). И наоборот, переключение от
охлаждения к нагреву произойдет, когда температура в
помещении понизится ниже меньшего из двух значений:
требуемая температура нагрева, уменьшенная на значение
гистерезиса (т. е. 21°C), и требуемая температура
охлаждения, уменьшенная на значение смещения (т.е. 20°C)
Реле защиты предотвращает слишком частое изменение от
нагревания к охлаждению и наоборот.
# Код Описание
Установки переключения режимов, относящиеся к температуре
внутреннего воздуха. Применимо ТОЛЬКО, когда выбран
вариант Автоматич. и конфигурация системы предусматривает
управление с помощью комнатного термостата, 1 зону
температуры выходящей воды и быстродействующие
нагревательные приборы.
Отсутствуе
т
[4-0B] Гистерезис: Обеспечивает, чтобы
переключение выполнялось ТОЛЬКО
при необходимости. Режим работы в
помещении переключается с нагрева
на охлаждение, ТОЛЬКО когда
температура в помещении
поднимается выше требуемой
температуры охлаждения,
увеличенной на значение гистерезиса.
▪ Диапазон: 1°C~10°C
# Код Описание
Отсутствуе
т
[4-0D] Смещение: Обеспечивает, чтобы
всегда достигалась активная
требуемая температура в помещении.
При нагреве режим работы в
помещении переключается, ТОЛЬКО
когда температура в помещении
поднимается выше требуемой
температуры нагрева, увеличенной на
значение смещения.
▪ Диапазон: 1°C~10°C
Количество зон
Система может подавать воду на выходе в 2 зоны температуры
воды. Во время конфигурирования должен быть задан номер
зоны воды.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
▪ a: Основная зона температуры
воды на выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания,
установленной для получения
требуемой температуры воды на
выходе. При нагреве:
b
a
▪ a: Дополнительная зона
температуры воды на выходе:
Самая высокая температура
▪ b: Основная зона температуры
воды на выходе: Самая низкая
температура
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны, важно, чтобы зона с самой
низкой температурой воды была сконфигурирована как
основная зона, а зона с самой высокой температурой
воды была сконфигурирована как дополнительная
зона. Неправильное конфигурирование системы может
привести к повреждению нагревательных приборов.
