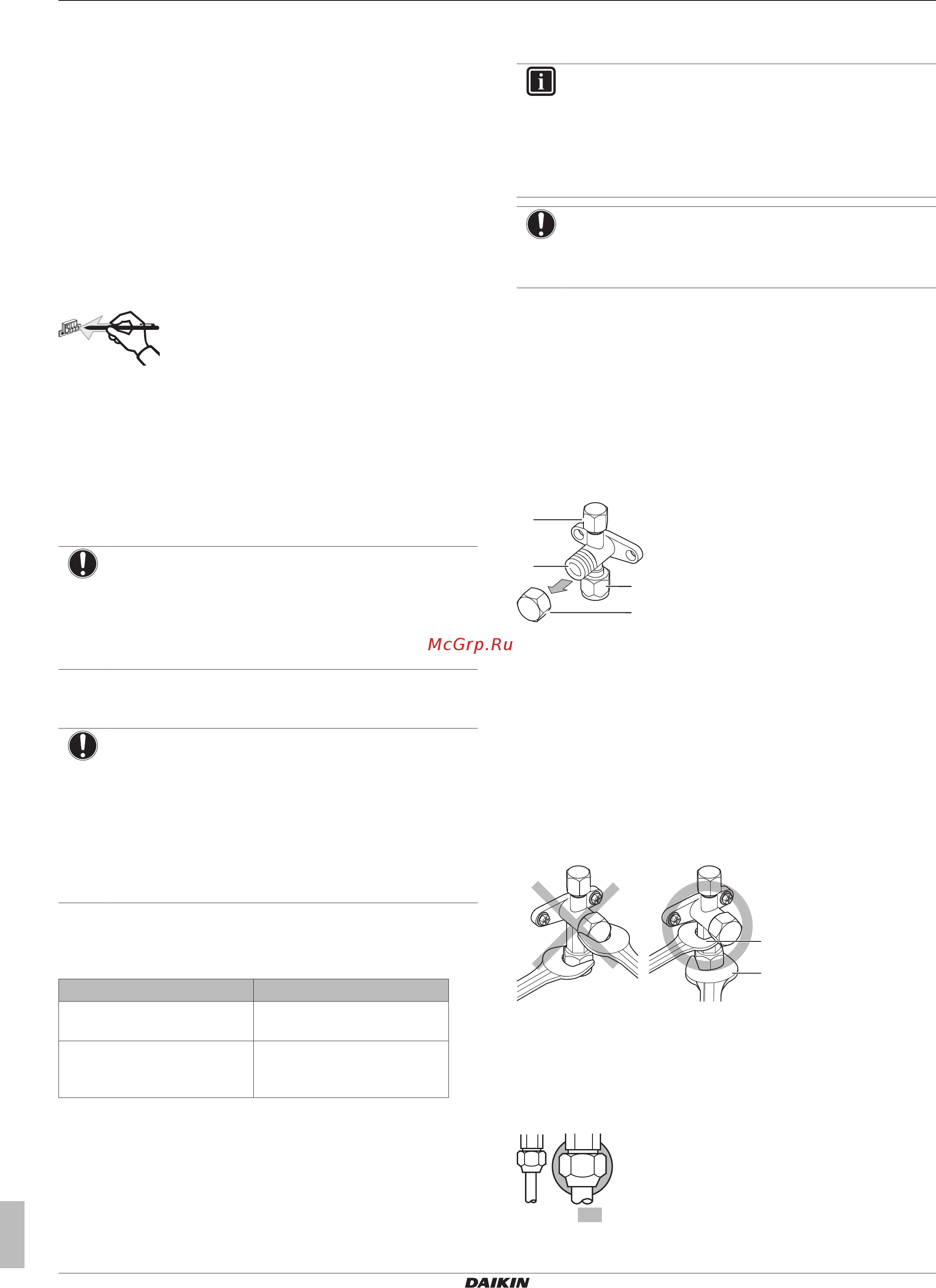

13 Утилизация
Руководство по применению для установщика
94
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
13.3 Активация/отключение местной
настройки «режим
вакуумирования»
Чтобы выполнить вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата, нужно включить режим
вакуумирования. Откроются необходимые клапаны в контуре
хладагента, что позволит правильно провести процесс
вакуумирования.
Включение режима вакуумирования:
Режим вакуумирования включается нажатием кнопки BS1 на
печатной плате (A1P). Чтобы не касаться токоведущих
элементов, управляйте переключателями и нажимайте кнопки
продолговатым токонепроводящим предметом (например,
шариковой ручкой).
Чтобы включить режим вакуумирования, 3 раза в течение
10 секунд нажмите кнопку BS1. При этом блок должен быть
включен, но не должен работать.
Выключение режима вакуумирования:
После вакуумирования блока отключите режим вакуумирования,
нажав 3раза в течение 10секунд кнопку BS1.
После завершения работы не забудьте установить на место
крышку блока электрических компонентов и переднюю крышку.
ПРИМЕЧАНИЕ
Следите за тем, чтобы во время работы все внешние
панели, кроме крышки для технического обслуживания
на распределительной коробке, были закрыты.
Надежно закрывайте крышку распределительной
коробки перед включением электропитания.
13.4 Проведение вакуумной сушки
ПРИМЕЧАНИЕ
▪ Для повышения производительности подключите
вакуумный насос к обеим точкам: сервисному
отверстию газового запорного клапана и запорному
клапану жидкого хладагента.
▪ Перед проведением проверки на герметичность и
вакуумной осушки убедитесь в том, что запорные
клапаны в контурах газообразного и жидкого
хладагента плотно перекрыты.
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставьте как есть на 4-5минут и проверьте давление:
Если давление… Далее…
Не изменяется В системе отсутствует влага.
Процедура закончена.
Повышается В системе присутствует
влага. Перейдите к
следующему шагу.
3 Вакуумируйте систему не менее 2часов, чтобы давление в
коллекторе понизилось до −0,1МПа (−1бар).
4 После ВЫКЛЮЧЕНИЯ насоса следите за давлением не
менее 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на наличие утечек еще раз.
▪ Проведите еще раз вакуумную сушку.
ИНФОРМАЦИЯ
После открытия запорного вентиля давление в
трубопроводе хладагента может НЕ подняться. Это
может произойти, например, потому, что
терморегулирующий вентиль наружного агрегата
закрыт. Однако это НЕ мешает нормальной работе
агрегата.
ПРИМЕЧАНИЕ
После вакуумной сушки не забудьте открыть запорные
клапаны. Работа системы с закрытыми клапанами
может привести к выходу компрессора из строя.
13.5 Применение запорного клапана с
сервисным отверстием
13.5.1 Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали,
необходимые для эксплуатации запорного вентиля.
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
