2 Информация о документации
Руководство по применению для установщика
7
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении электропроводки питания сначала
необходимо устанавливать соединение с землей, а
затем выполнять токоведущие соединения. При
отсоединении электропроводки питания сначала
необходимо разрывать токоведущие соединения, а
затем – соединение с землей. Длина проводов между
креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы
токоведущие провода натягивались прежде чем
окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении
ее крепления.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:

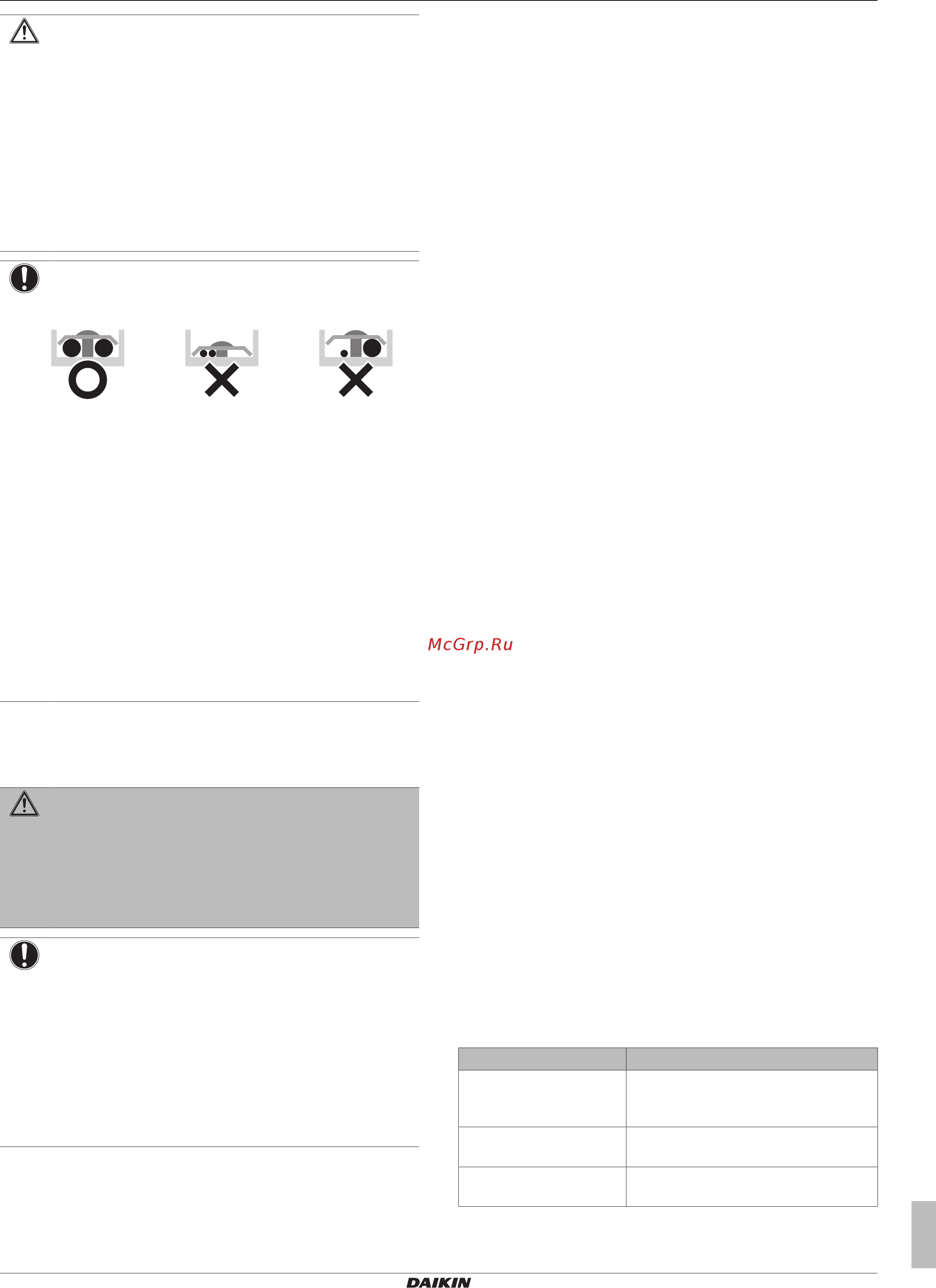

▪ НЕ подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может привести
к перегреву).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке выше.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и
пуска компрессора посредством ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после
мгновенного отключения питания и подачи и
отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты
обратной фазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и
других компонентов.
2 Информация о
документации
2.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные установщики
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Инструкции по технике безопасности, которые необходимо
прочитать перед установкой
▪ Формат: Документ (в ящике внутреннего агрегата)
▪ Руководство по монтажу внутреннего агрегата:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике внутреннего агрегата)
▪ Руководство по монтажу наружного агрегата:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике наружного агрегата)
▪ Руководство по применению для установщика:
▪ Подготовка к монтажу, практический опыт, справочная
информация,…
▪ Формат: Файлы на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение для дополнительного оборудования:
▪ Дополнительная информация об установке
дополнительного оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
2.2 Общий обзор руководства по
применению для установщика
Глава Описание
Общие правила техники
безопасности
Инструкции по технике безопасности,
которые необходимо прочитать перед
установкой
Информация о
документации
Имеющаяся документация для
установщика
Информация о блоке Распаковка блоков и снятие
аксессуаров
