5 Руководство по применению
Руководство по применению для установщика
17
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком
определяется на основе
окружающей температуры
интерфейса пользователя.
Внимание!
▪ Основное помещение =
интерфейс пользователя
используется в качестве
комнатного термостата
▪ Прочие помещения =
внешний комнатный
термостат
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
1 (Две зоны): основная +
дополнительная
Для конвекторов
тепловогонасоса:
Внешний комнатный термостат
для дополнительной зоны:
▪ #: [3.A]
▪ Код: [C-06]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Выход запорного вентиля Устанавливается, чтобы
следовать запросу термостата
основной зоны.
Запорный клапан Если основная зона в режиме
охлаждения должна быть
отключена во избежание
образования конденсата на
полу, установка производится
соответствующим образом.
На станции смесительного
клапана
Установите нужную основную
температуру воды на выходе
для нагрева и/или охлаждения.
Преимущества
▪ Комфорт.
▪ Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную
температуру воды на выходе на основе фактической
температуры в помещении (модуляция).
▪ Комбинация двух систем источников тепла обеспечивает
отличный нагрев подогревом полов и отличное охлаждение
конвекторами тепловогонасоса.
▪ Эффективность.
▪ В зависимости от запроса внутренний агрегат подает
обеспечивает различную температуру воды на выходе,
соответствующую расчетной температуре различных
источников тепла.
▪ Наибольшая эффективность подогрева полов
обеспечивается Altherma LT.
5.3 Настройка вспомогательного
источника тепла для обогрева
помещения
▪ Обогрев помещения производится следующим образом:
▪ Внутренний агрегат
▪ Вспомогательный водонагреватель (приобретается на
месте), подключенный к системе
▪ При запросе термостата помещения на нагрев внутренний
агрегат или вспомогательный водонагреватель запускается в
зависимости от наружной температуры (состояние
переключения на внешний источник тепла). Если разрешение
дано вспомогательному водонагревателю, обогрев
помещения внутренним агрегатом ВЫКЛЮЧАЕТСЯ.
▪ Двухвариантная работа возможна только для обогрева
помещения, а НЕ для накопления горячей воды бытового
потребления. Горячая вода бытового потребления всегда
накапливается в резервуаре ГВБП, соединенном с
внутренним агрегатом.
ИНФОРМАЦИЯ
▪ При работе теплового насоса на нагрев
тепловой насос обеспечивает нужную настройку
температуры через интерфейс пользователя. Когда
система работает в режиме, зависящем от
погодных условий, температура воды определяется
автоматически в зависимости от наружной
температуры.
▪ Во время работы на нагрев вспомогательного
водонагревателя он обеспечивает нужную
настройку температуры воды через контроллер
вспомогательного водонагревателя.
Настройка

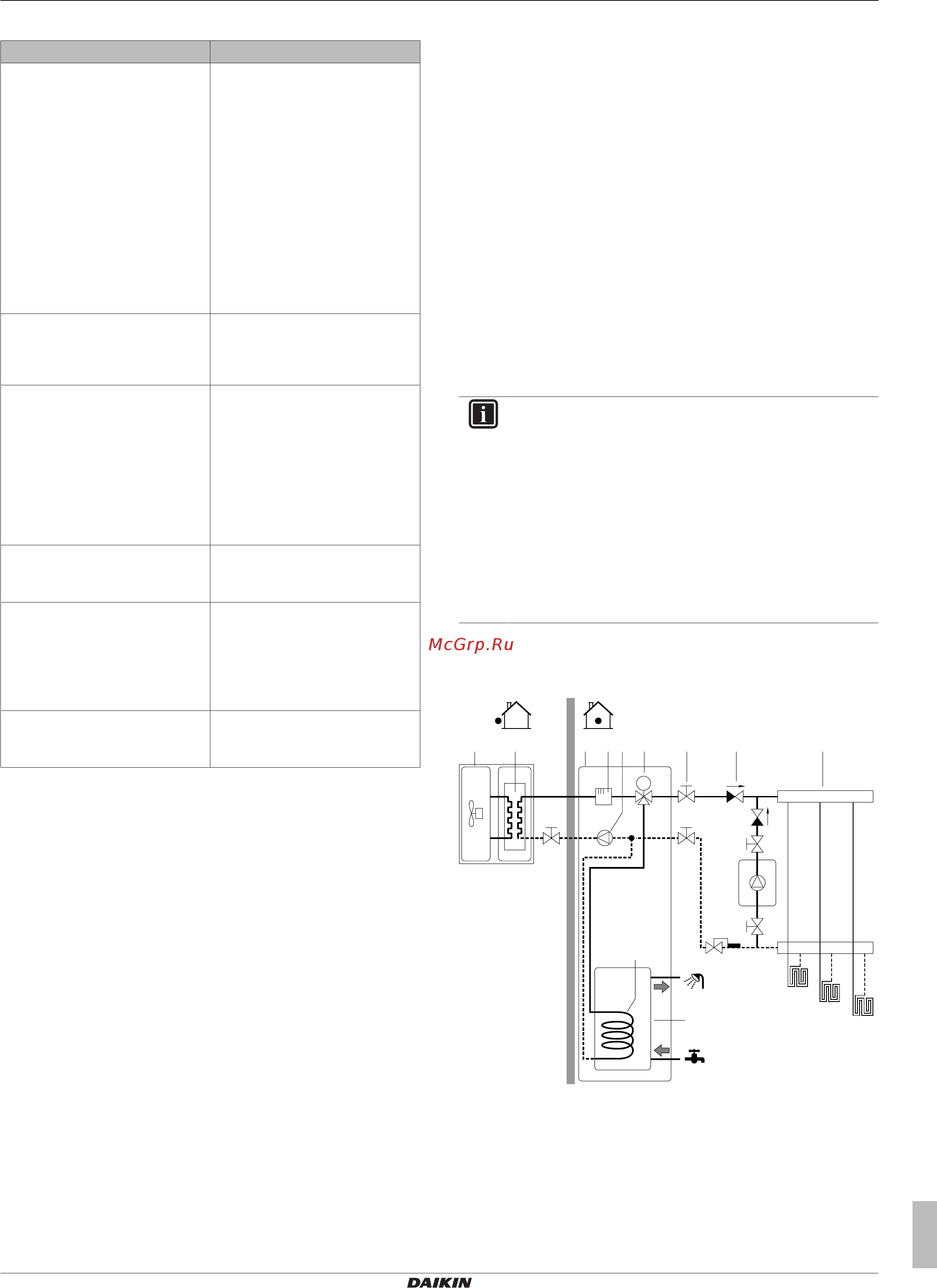

▪ Вспомогательный водонагреватель интегрируется
следующим образом:
FHL1
FHL2
FHL3
M
n
a bc d e f
ff
g h j
h
i
il
k
m
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g 3-ходовой клапан с электроприводом
h Обратный клапан (приобретается по месту установки)
i Запорный клапан (приобретается на месте)
j Коллектор (приобретается на месте)
k Вспомогательный водонагреватель (приобретается на
месте)
