5 Руководство по применению
Руководство по применению для установщика
20
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
▪ Насос ГВБП и его установка производятся на месте и входят в
обязанности установщика.
▪ Для получения дополнительной информации о подключении
рециркуляционного соединения см. раздел «7 Монтаж» на
стр.31.
Конфигурирование
▪ Дополнительную информацию см. в разделе
«8Конфигурирование»на стр.46.
▪ Через интерфейс пользователя можно запрограммировать
расписание управления насосом ГВБП. Дополнительная
информация приведена в руководстве по применению для
пользователя.

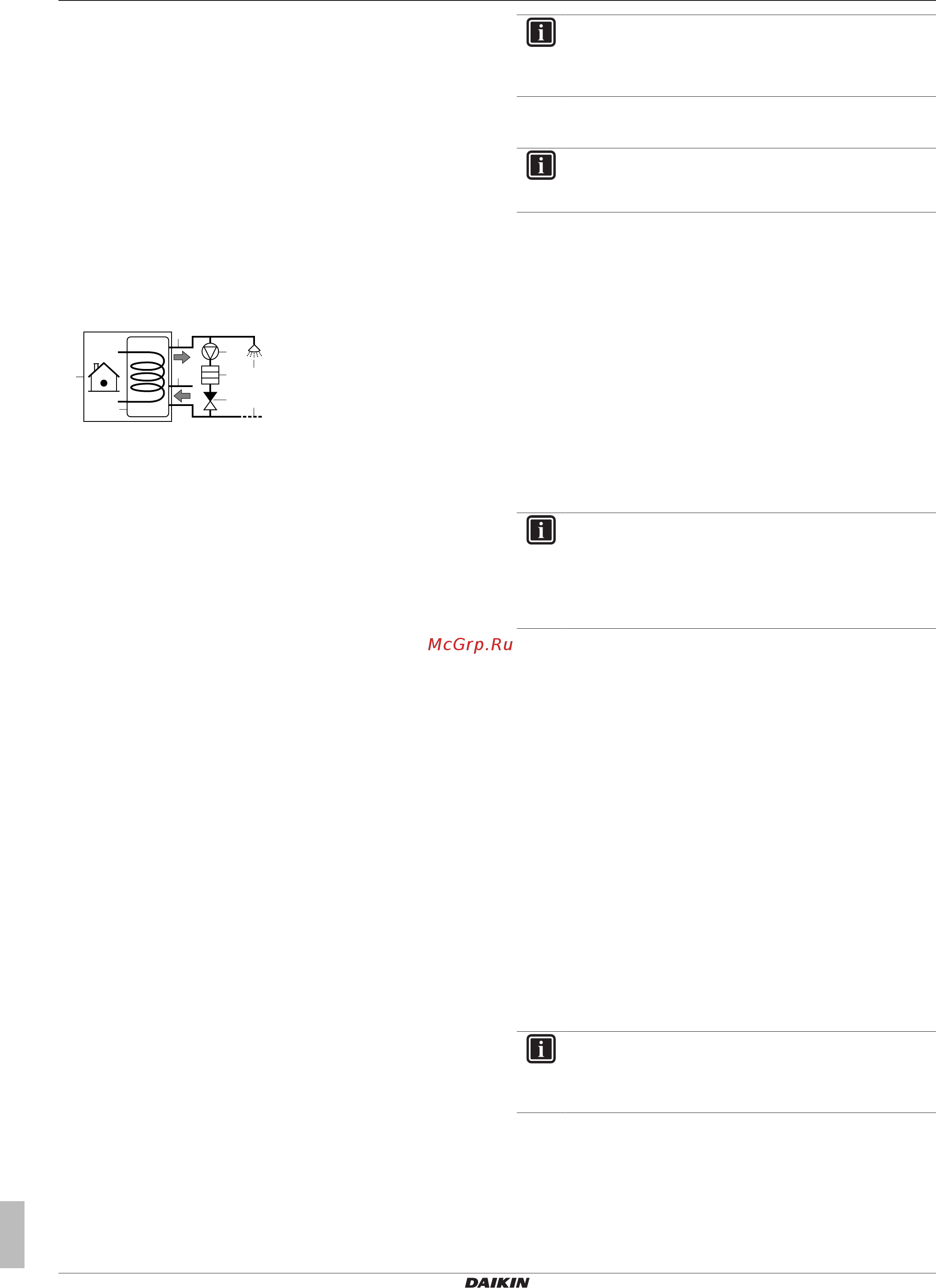

5.4.5 Насос ГВБП для дезинфекции
Настройка
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту
установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления,
который приобретается по месту, отвечает установщик.
▪ Для встроенного резервуара ГВБП устанавливается
температура не более 60°C. Если действующие нормативы
требуют установки более высокой температуры для
дезинфекции, можно соединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции
трубопроводов воды до места отвода, можно соединить насос
ГВБП и нагревательный элемент (при необходимости), как
показано выше.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним
агрегатом. Дополнительную информацию см. в разделе
«8Конфигурирование»на стр.46.
5.5 Настройка учета
энергопотребления
▪ Через интерфейс пользователя можно считать следующие
данные энергопотребления:
▪ Величина нагрева
▪ Потребленная энергия
▪ Можно считать данные энергопотребления:
▪ Для обогрева помещения
▪ Для охлаждения помещения
▪ Для нагрева горячей воды бытового потребления
▪ Можно считать данные энергопотребления:
▪ В месяц
▪ В год
ИНФОРМАЦИЯ
Расчетные величины произведенного тепла и
потребленной энергии являются оценочными, их
точность гарантировать невозможно.
5.5.1 Величина нагрева
ИНФОРМАЦИЯ
Датчики, которые используются для расчета
произведенного тепла, калибруются автоматически.
▪ Применимо для всех моделей.
▪ Величина нагрева рассчитывается изнутри на основе
следующего:
▪ Температура воды на выходе и на входе
▪ Расход
▪ Настройка и конфигурирование: никакое дополнительное
оборудование не требуется
5.5.2 Потребленная энергия
Для определения потребленной энергии используются
следующие способы:
▪ Расчет
▪ Измерение
ИНФОРМАЦИЯ
Комбинация расчета потребленной энергии (например,
для резервного нагревателя) и измерения
потребленной энергии (например, для наружного
агрегата) невозможна. В противном случае данные
энергопотребления будут недействительны.
Расчет потребленной энергии
▪ Потребленная энергия рассчитывается изнутри на основе
следующего:
▪ Фактическая потребляемая мощность наружного агрегата
▪ Заданная производительность резервного нагревателя
▪ Напряжение
▪ Настройка и конфигурация: для получения точных данных
энергопотребления измерьте производительность (измерение
сопротивления) и задайте производительность с помощью
интерфейса пользователя для резервного нагревателя
(действие1).
Измерение потребленной энергии
▪ Применимо для всех моделей.
▪ Предпочтительный метод благодаря более высокой точности.
▪ Необходимы внешние электрические счетчики.
▪ Настройка и конфигурация: При использовании электрических
счетчиков установите через интерфейс пользователя число
импульсов на кВтч на каждый счетчик.
ИНФОРМАЦИЯ
При измерении потребления электроэнергии
убедитесь, что ВСЯ потребляемая мощность системы
охвачена электрическими счетчиками.
5.5.3 Обычный источник электропитания
Общие правила
Достаточно одного счетчика, охватывающего всю систему.
Настройка
Подключите счетчик к X5M/5 и X5M/6.
