5 Руководство по применению
Руководство по применению для установщика
14
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Преимущества
▪ Охлаждение. Помимо нагрева конвекторы теплового насоса
также обеспечивают отличное охлаждение.
▪ Эффективность. Наибольшая эффективность подогрева
полов обеспечивается Altherma LT.
▪ Комфорт. Комбинация двух типов источников тепла
обеспечивает следующее:
▪ Отличный комфорт при подогреве полов
▪ Приятное охлаждение от конвекторов теплового насоса

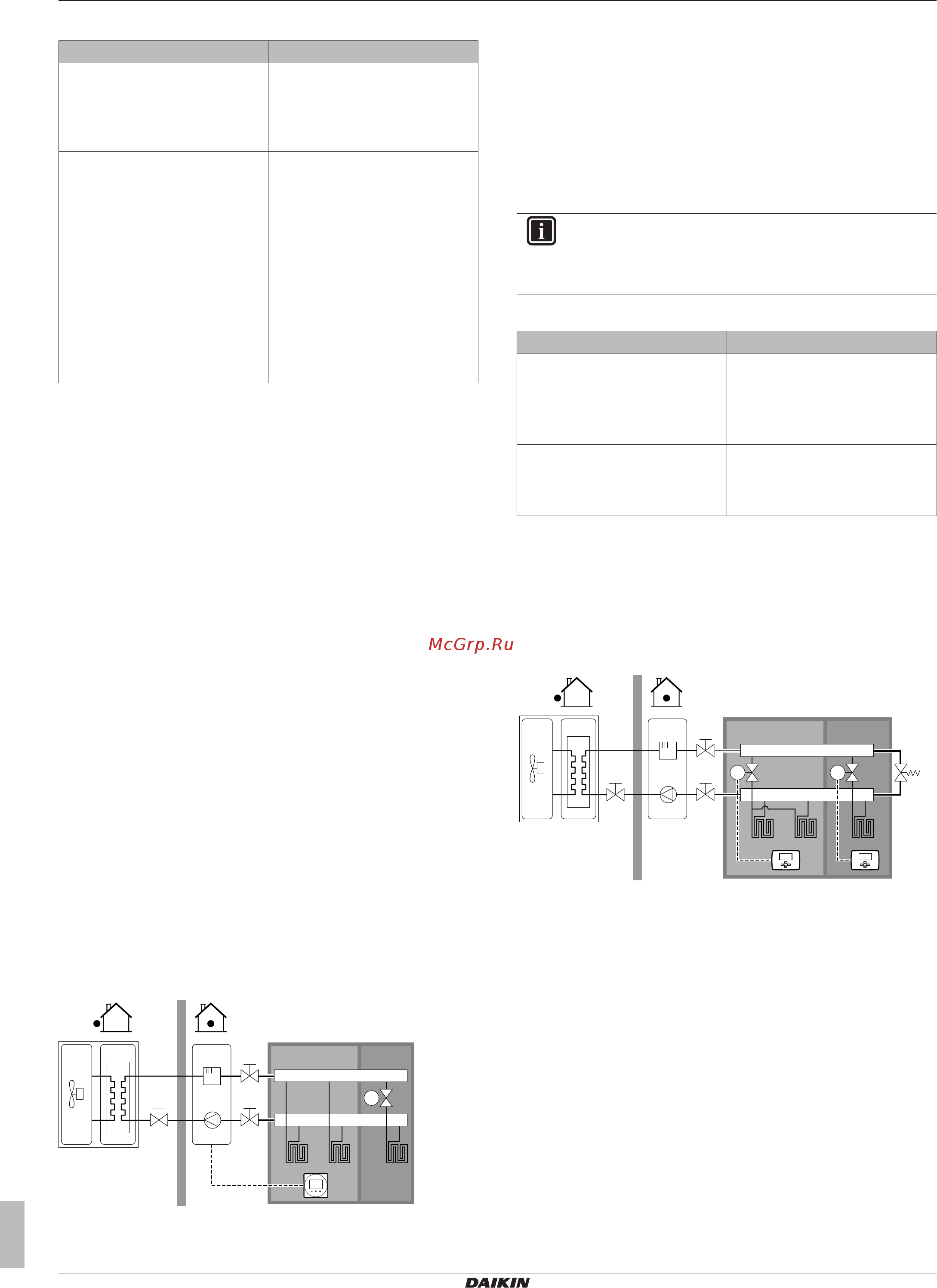

5.2.2 Несколько помещений –одна зона
температуры воды на выходе
Если нужна только одна зона температуры воды на выходе,
поскольку расчетная температура воды на выходе всех
нагревательных приборов одинакова, станция смесительного
клапана НЕ нужна (что дает экономию).
Пример: Если система теплового насоса используется для
нагрева одного пола при одинаковых нагревательных приборах
для всех помещений.
Подогрев полов или радиаторы –
термостатные клапаны
При обогреве помещений с помощью подогрева полов или
радиаторов обычным способом является контроль температуры
главного помещения через термостат (это может быть как
интерфейс пользователя, так и внешний термостат помещения),
а остальные помещения будут контролироваться так
называемыми термостатными клапанами, которые открываются
или закрываются в зависимости от температуры в помещении.
Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя, используемый в качестве
комнатного термостата
▪ Подогрев полов главного помещения непосредственно
соединен с внутренним агрегатом.
▪ Температура в главном помещении контролируется
посредством интерфейса пользователя, используемого в
качестве комнатного термостата (дополнительное
оборудование BRC1H).
▪ Термостатный клапан устанавливается до подогрева полов в
других помещениях.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение
обогревается другим источником тепла. Пример:
камины.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком
определяется на основе
окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но
с термостатными клапанами.
Подогрев полов или радиаторы –несколько
внешних термостатов помещения
Настройка
M2M1
B C
A
a a
b
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Байпасный клапан
▪ В каждом помещении устанавливается запорный вентиль
(приобретается на месте) во избежание подачи выходящей
воды при отсутствии запроса на нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения
рециркуляции воды в случае, если все запорные вентили
закрыты. Чтобы гарантировать надежную работу, обеспечьте
минимальный расход воды согласно таблице "Проверка
объема и расхода воды" из раздела «6.3 Подготовка
трубопроводов воды»на стр.26.
▪ Режим работы в помещении определяется интерфейсом
пользователя, подключенным к внутреннему агрегату.
Помните, что режим работы каждого термостата помещения
устанавливается в соответствии с внутренним агрегатом.
