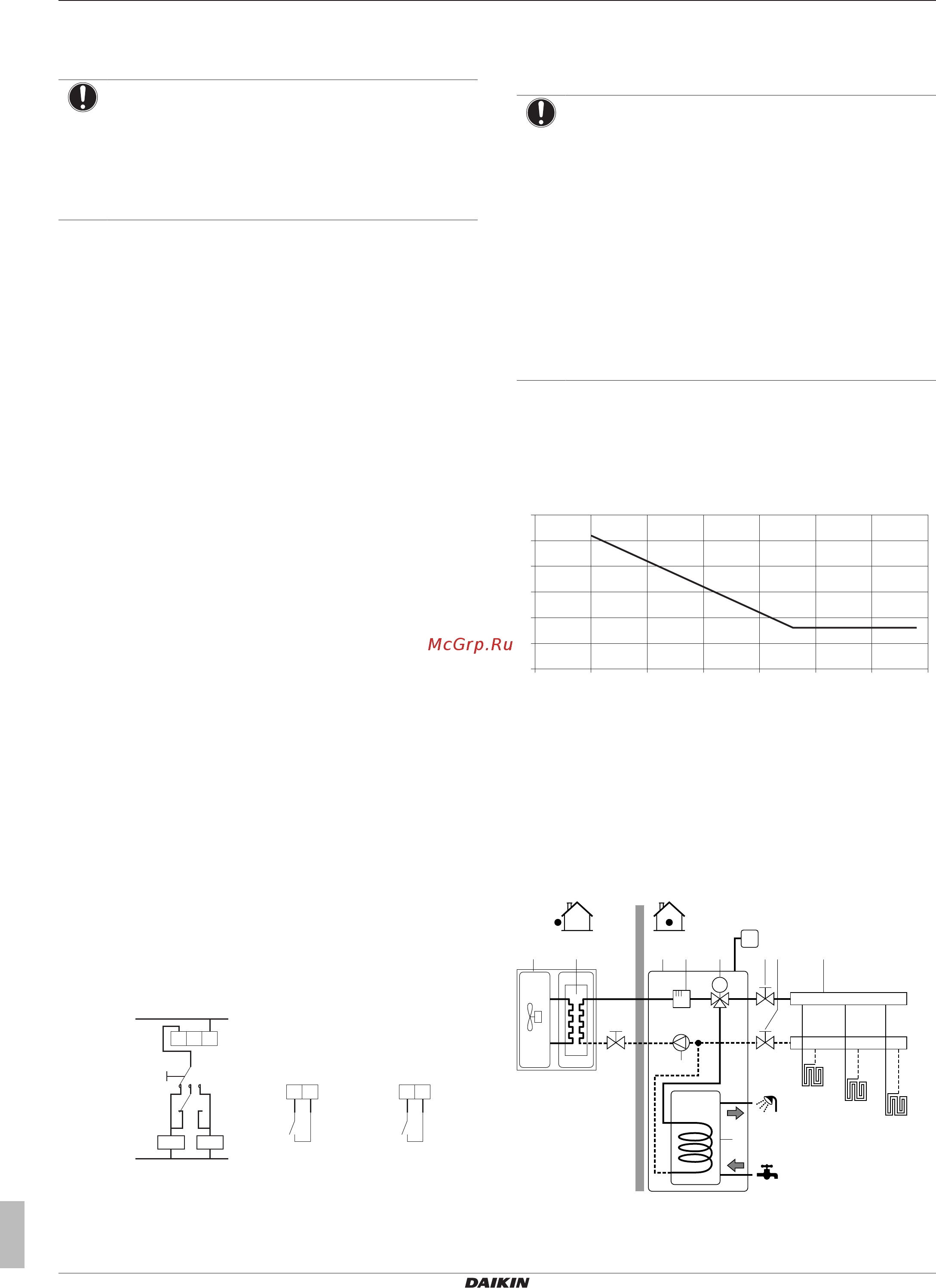

5 Руководство по применению
Руководство по применению для установщика
18
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
l Аквастатный клапан (приобретается на месте)
m Резервуар ГВБП
n Змеевик теплообменника
FHL1...3 Подогревполов
ПРИМЕЧАНИЕ
▪ Убедитесь, что вспомогательный водонагреватель
и его положение в системе соответствуют
действующим нормативам.
▪ Компания Daikin НЕ несет ответственности за
некорректные и небезопасные ситуации в системе
вспомогательного нагревателя.
▪ Убедитесь, что температура возвращающейся в
тепловойнасос воды НЕ превышает 55°C. Для этого:
▪ Установите нужную температуру воды через контроллер
вспомогательного нагревателя максимум на 55°C.
▪ Установите в потоке воды, возвращающейся в
тепловой насос, аквастатный клапан. Установите
аквастатный клапан на закрытие выше 55°C, а на открытие
ниже 55°C.
▪ Установите обратные клапаны.
▪ Проследите за тем, чтобы в контуре циркуляции воды был
только один расширительный бак. Внутренний агрегат
поставляется с уже смонтированным расширительным баком.
▪ Установите плату цифровых входов/выходов (дополнительно
EKRP1HB).
▪ Соедините X1 и X2 (переключение на внешний источник
тепла) на печатной плате цифровых входов/выходов с
термостатом вспомогательного водонагревателя.
▪ Сведения о настройке нагревательных приборов приведены в
разделе «5.2 Настройка системы обогрева/охлаждения
помещения»на стр.12.
Конфигурирование
Через интерфейс пользователя (быстрый мастер):
▪ Установите использование двухвариантной системы в
качестве внешнего источника тепла.
▪ Установите двухвариантную температуру и гистерезис.
Переключение на внешний источник тепла сигналом
вспомогательного контакта
▪ Возможно только при управлении внешним комнатным
термостатом И при наличии одной зоны температуры воды на
выходе (см. «5.2 Настройка системы обогрева/охлаждения
помещения»на стр.12).
▪ Вспомогательный контакт может быть следующим:
▪ Термостат наружной температуры
▪ Контакт переключения тарифа на электричество
▪ Ручной контакт
▪ …
▪ Установка: соедините следующую проводку на месте:
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
B
TI
Вход термостата водонагревателя
A Вспомогательный контакт (нормально замкнутый)
H Комнатный термостат для обогрева (дополнительное
оборудование)
K1A Вспомогательное реле для активации внутреннего
нагревателя (приобретается на месте)
K2A Вспомогательное реле для активации водонагревателя
(приобретается на месте)
Indoor Внутренний агрегат
Auto Авто
Boiler Котел
ПРИМЕЧАНИЕ
▪ Проследите за тем, чтобы вспомогательный контакт
имел достаточную задержку по перепаду или по
времени во избежание частого переключения
между внутренним агрегатом и вспомогательным
водонагревателем.
▪ Если функцию вспомогательного контакта
выполняет термостат наружной температуры,
обязательно установите термостат в тени, чтобы
воздействие прямых солнечных лучей НЕ вызывало
ошибочное ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ.
▪ Частое переключение может вызвать коррозию
вспомогательного водонагревателя.
Дополнительную информацию можно получить у
производителя вспомогательного водонагревателя.
Уставка у вспомогательного газового водонагревателя
Во избежание замерзания трубопроводов с водой у
вспомогательного газового водонагревателя должна быть
фиксированная уставка температуры ≥55°C или
погодозависимая уставка ≥T
мин
.
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
T
a
(°C)
T
min
(°C)
T
a
Температура снаружи
T
мин
Минимальная погодозависимая уставка у
вспомогательного газового водонагревателя
5.4 Настройка резервуара горячей
воды бытового потребления
5.4.1 Схема системы –встроенный
резервуар ГВБП
FHL1
FHL2
FHL3
M
UI
b d hh if
e
g
a c
a Наружный блок
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
