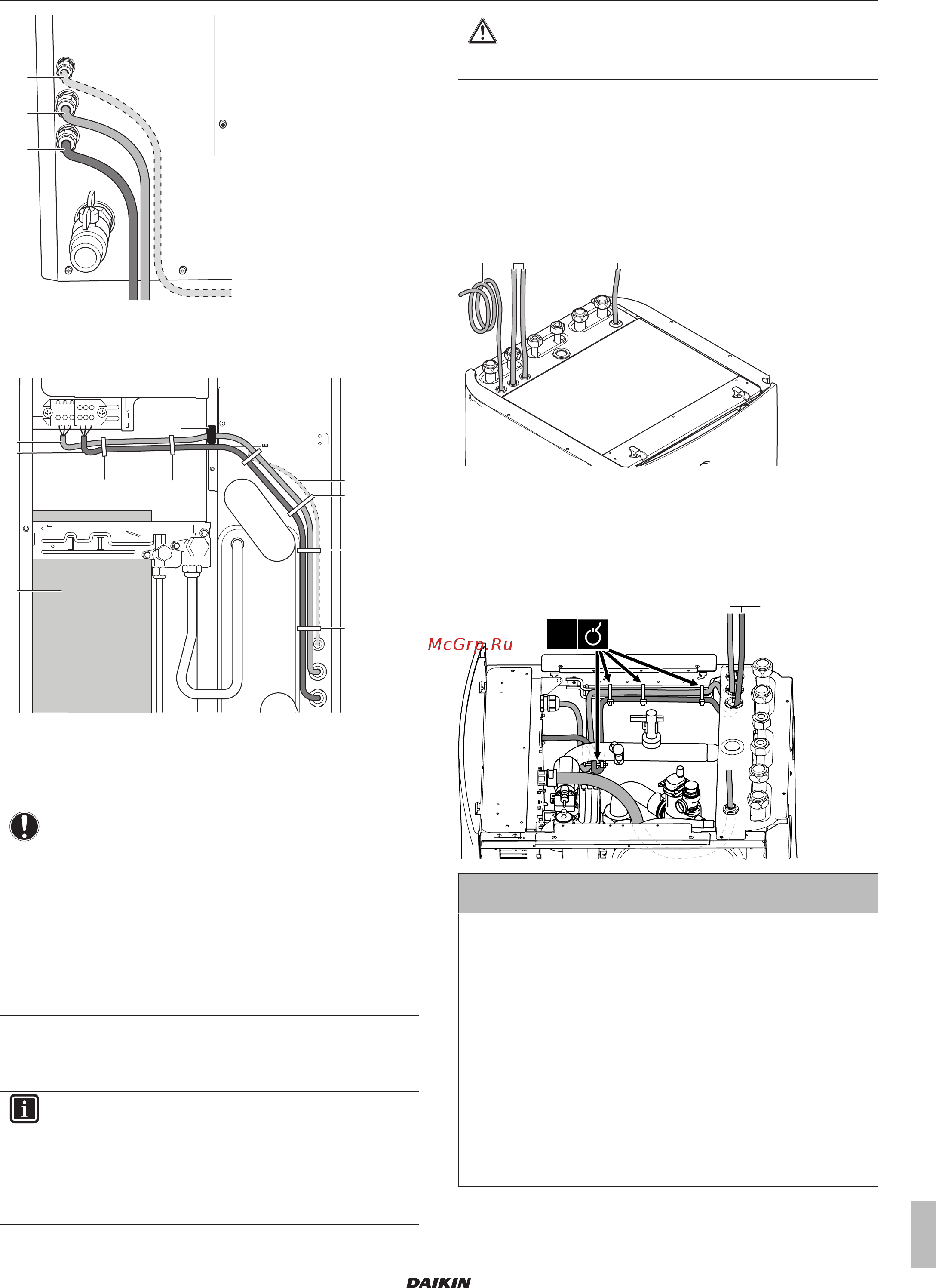

7 Монтаж
Руководство по применению для установщика
41
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
b
c
a
a Кабель питания (высокое напряжение)
b Кабель связи (высокое напряжение)
c Кабель нагревателя поддона (опция)
4 Внутри блока проложите кабели следующим образом:
b
f
a
e
e
d
c
e
e
e
a Кабель электропитания
b Кабель связи
c Кабель нагревателя поддона (опция)
d Ферритовый сердечник
e Кабельная стяжка
f Компрессор
ПРИМЕЧАНИЕ
Чтобы гарантировать электромагнитную
совместимость:
▪ Убедитесь в том, что кабели питания и связи
проложены параллельно друг другу. Используйте
кабельные стяжки, чтобы объединить кабели.
▪ Убедитесь в том, что кабели располагаются как
можно дальше от компрессора.
▪ Кабель связи ДОЛЖЕН проходить сквозь
ферритовый сердечник.
5 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками или с горячим газовым трубопроводом.
6 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
7.6.7 Подключение электропроводки к
внутреннему блоку
1 Открытие внутреннего агрегата описано в разделах
«7.2.3 Чтобы открыть внутренний агрегат» на стр. 31 и
«7.2.4 Чтобы открыть крышку распределительной коробки
внутреннего агрегата»на стр.32.
2 Проводка входит в агрегат сверху:
b+c ad
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
3 Проводка внутри агрегата должна быть выполнена, как
описано ниже. Зафиксируйте кабель на кабелепроводе с
помощью кабельных стяжек:
a
4×
b+c
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
