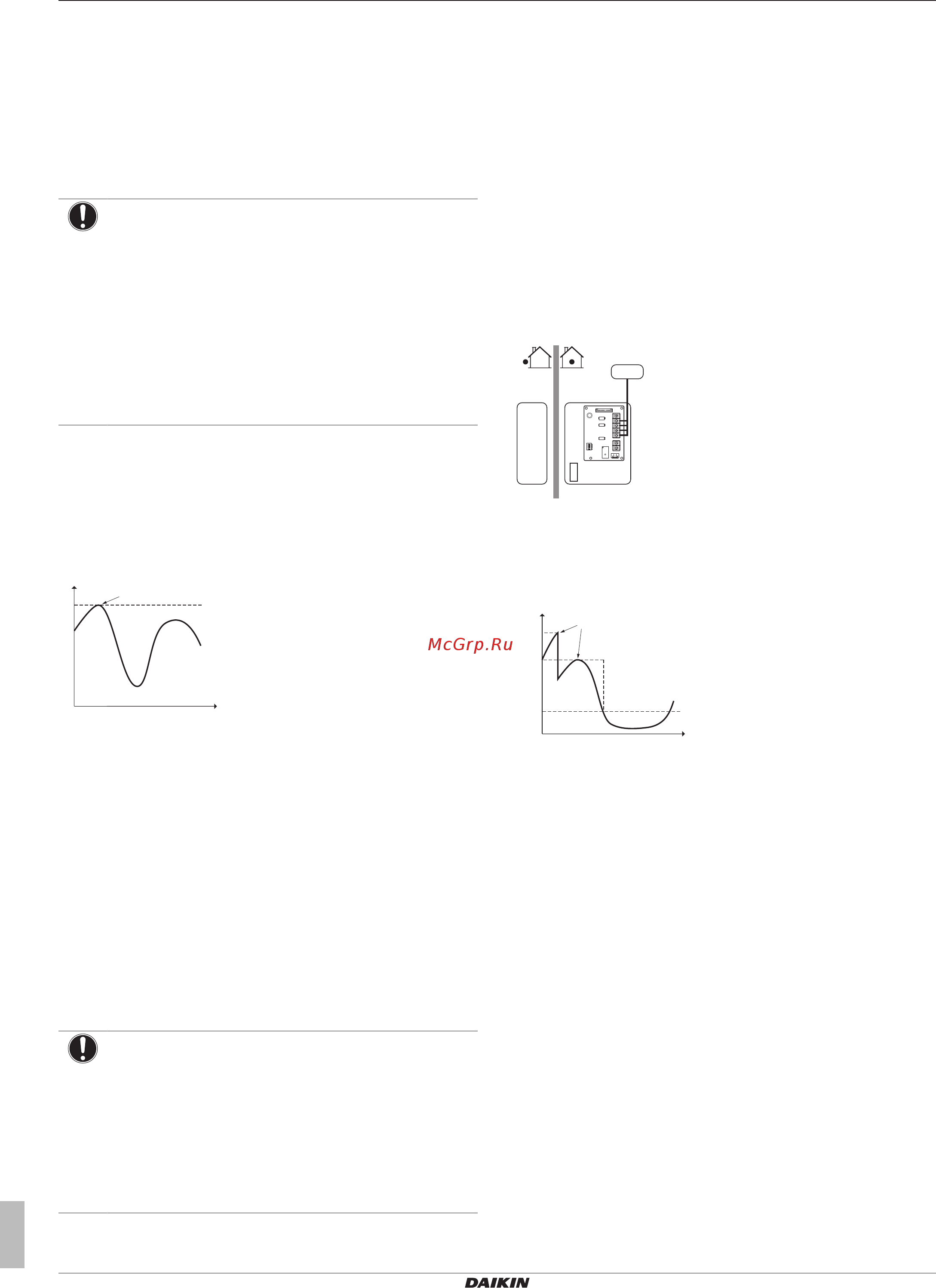

5 Руководство по применению
Руководство по применению для установщика
22
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
▪ Уровень ограничения потребления энергии выражается
следующим образом:
▪ Максимальный рабочий ток (А)
▪ Максимальная потребляемая мощность (кВт)
▪ Уровень ограничения потребления энергии активируется
следующим образом:
▪ Постоянно
▪ Цифровыми входами
ПРИМЕЧАНИЕ
По месту можно установить плавкий предохранитель,
номинал которого меньше рекомендуемого для
теплового насоса. Для этого необходимо изменить
пользовательскую настройку [2‑0E] в соответствии с
максимально допустимым током, потребляемым
тепловым насосом.
Обратите внимание, что пользовательская настройка
[2‑0E] отменяет все настройки, относящиеся к
управлению потреблением энергии. Ограничение
энергопотребления теплового насоса приведет к
снижению его производительности.
5.6.1 Постоянное ограничение потребления
энергии
Постоянное ограничение потребления энергии способствует
максимальному входу мощности и тока в систему. В некоторых
странах максимальное потребление энергии для обогрева
помещений и нагрева ГВБП законодательно ограничено.
P
i
t
DI
a
b
P
i
Потребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ Через интерфейс пользователя установите настройки
управления потреблением энергии в [9.9] (описание всех
настроек приведено в разделе «8 Конфигурирование» на
стр.46):
▪ Выберите режим непрерывного ограничения
▪ Выберите тип ограничения (мощность в кВт или ток в А)
▪ Установите нужный уровень ограничения потребления
энергии
ПРИМЕЧАНИЕ
Установите минимальное потребление энергии
±3,6кВт, чтобы гарантировать:
▪ Размораживание. В противном случае, если
размораживание несколько раз будет прервано,
теплообменник замерзнет.
▪ Нагрев помещения и подготовку горячей воды
бытового потребления посредством разрешения
работы ступени1 резервного нагревателя.
5.6.2 Ограничение потребления энергии,
активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с
системой управления энергопотреблением.
Мощности и ток всей системы Daikin динамически
ограничивается цифровыми входами (максимум четыре шага).
Каждый уровень ограничения потребления энергии
устанавливается через интерфейс пользователя путем
ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается
на месте) происходит активация определенного уровня
ограничения потребления энергии. Пример: Для ограничения
максимальной потребляемой мощности во всем доме
(освещение, бытовые электроприборы, нагрев помещения…).
a
b
A B
C
1
2
3
4
5
A8P
A Наружный агрегат
B Внутренний агрегат
C Система управления энергопотреблением
a Активация ограничения потребления энергии (4
цифровых входа)
b Резервный нагреватель
P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное
оборудование EKRP1AHTA).
▪ Для активации соответствующего уровня ограничения
потребления энергии используется максимум четыре
цифровых входа:
▪ DI1 = наименьшее ограничение (наибольшее потребление
энергии)
▪ DI4 = наибольшее ограничение (наименьшее потребление
энергии)
▪ Технические характеристики цифровых входов и места
подключения к ним приведены на электрической схеме.
