Stihl HTA 85 [115/312] Údržba a ostrenie pílovej reťaze
![Stihl HTA 85 [115/312] Údržba a ostrenie pílovej reťaze](/views2/1076289/page115/bg73.png)
HTA 85
slovensky
113

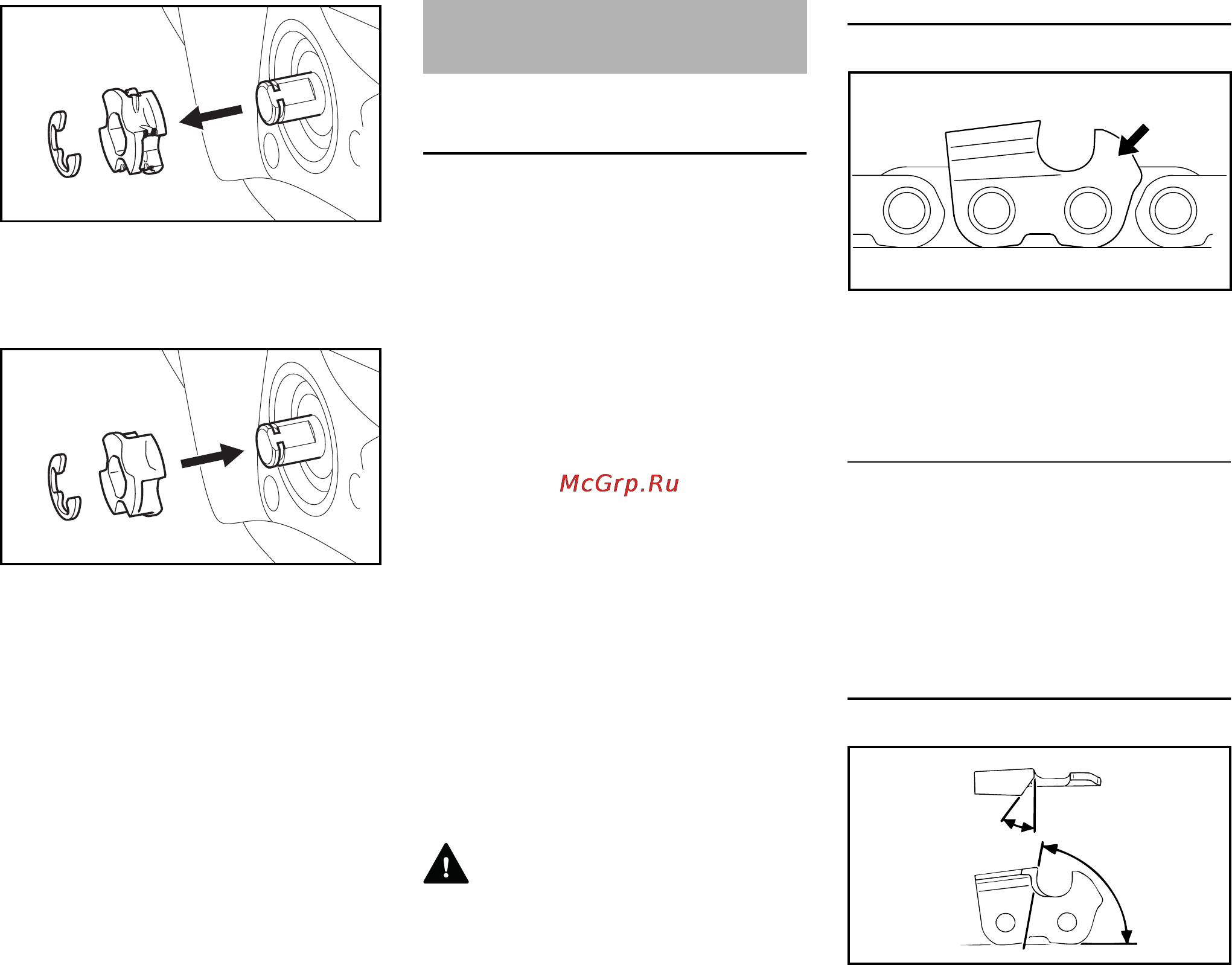

N Pomocou skrutkovača odtlačte
poistnú podložku (1)
N Stiahnite reťazové koleso (2)
N Nasaďte nové reťazové koleso (2) a
zasuňte až na doraz
N Namontujte poistnú podložku (1)
Pílenie bez námahy so správne
naostrenou pílovou reťazou
Dokonale naostrená pílová reťaz vniká
do dreva už pri nepatrnom posuvovom
tlaku.
Nepracujte s tupou alebo poškodenou
pílovou reťazou – vedie to k príliš veľkej
telesnej námahe, vysokému zaťaženiu
vplyvom vibrácií, neuspokojujúcemu
výsledku pílenia a vysokému stupňu
opotrebovania.
N Nastavte aretačnú páčku do polohy
ƒ
N Odoberte akumulátor
N Vyčistite pílovú reťaz
N Skontrolujte, či nie je pílová reťaz
prasknutá alebo nie sú poškodené
nity
N Poškodené alebo opotrebované
časti reťaze vymeňte a tieto nové
dielce prispôsobte ostatným
častiam, ich forme a stavu
opotrebenia – vykonajte ich patričné
opracovanie
VAROVANIE
Bezpodmienečne dodržiavajte uhly a
rozmery, uvedené ďalej v texte.
Nesprávne naostrená pílová reťaz –
predovšetkým príliš malá výška
obmedzovača hĺbky – môže zvyšovať
tendencie náradia k spätným rázom –
strata kontroly a nebezpečenstvo
poranenia!
Rozstup reťaze
Označenie (a) rozstupu reťaze je
vyrazené na obmedzovači hĺbky
každého rezného zuba.
Príslušný priemer používaných pilníkov
je závislý od rozstupu reťaze – pozri
tabuľku „Nástroje na ostrenie“.
Pri preostrovaní sa musia dodržiavať
uhly na reznom zube.
Ostriaci uhol a nábehový uhol ostria
A Ostriaci uhol
B Nábehový uhol ostria
1
2
0022BA031 AS
1
2
0022BA032 AS
Údržba a ostrenie pílovej
reťaze
Označenie (a) Rozstup reťaze
palce mm
7 1/4 P 6,35
689BA027 KN
a
A
B
689BA021 KN
