HTA 85
slovenščina
294
Žaganje brez truda s pravilno naostreno
verigo
Pravilno naostrena veriga se že ob
majhnem pritisku zareže v les.
Ne delajte s topo ali poškodovano verigo
– to je lahko vzrok za močno povečano
telesno obremenitev, močne vibracije,
neustrezen rezultat rezanja in povečano
obrabo.
N postavite zaskočno ročico v položaj
ƒ
N odstranite akumulator
N očistite verigo
N preverite morebitne razpoke in
poškodovane zakovice verige
N zamenjajte obrabljene ali
poškodovane dele verige in z
dodelavo prilagodite obliko in
stopnjo obrabljenosti teh delov
ostalim delom – ustrezna dodelava
OPOZORILO
Obvezno upoštevajte kote in mere, ki so
navedeni v nadaljevanju. Nepravilno
naostrena veriga – še posebej prenizki
omejevalniki globine – poveča možnost
povratnega udarca naprave – izguba
nadzora in nevarnost poškodb!

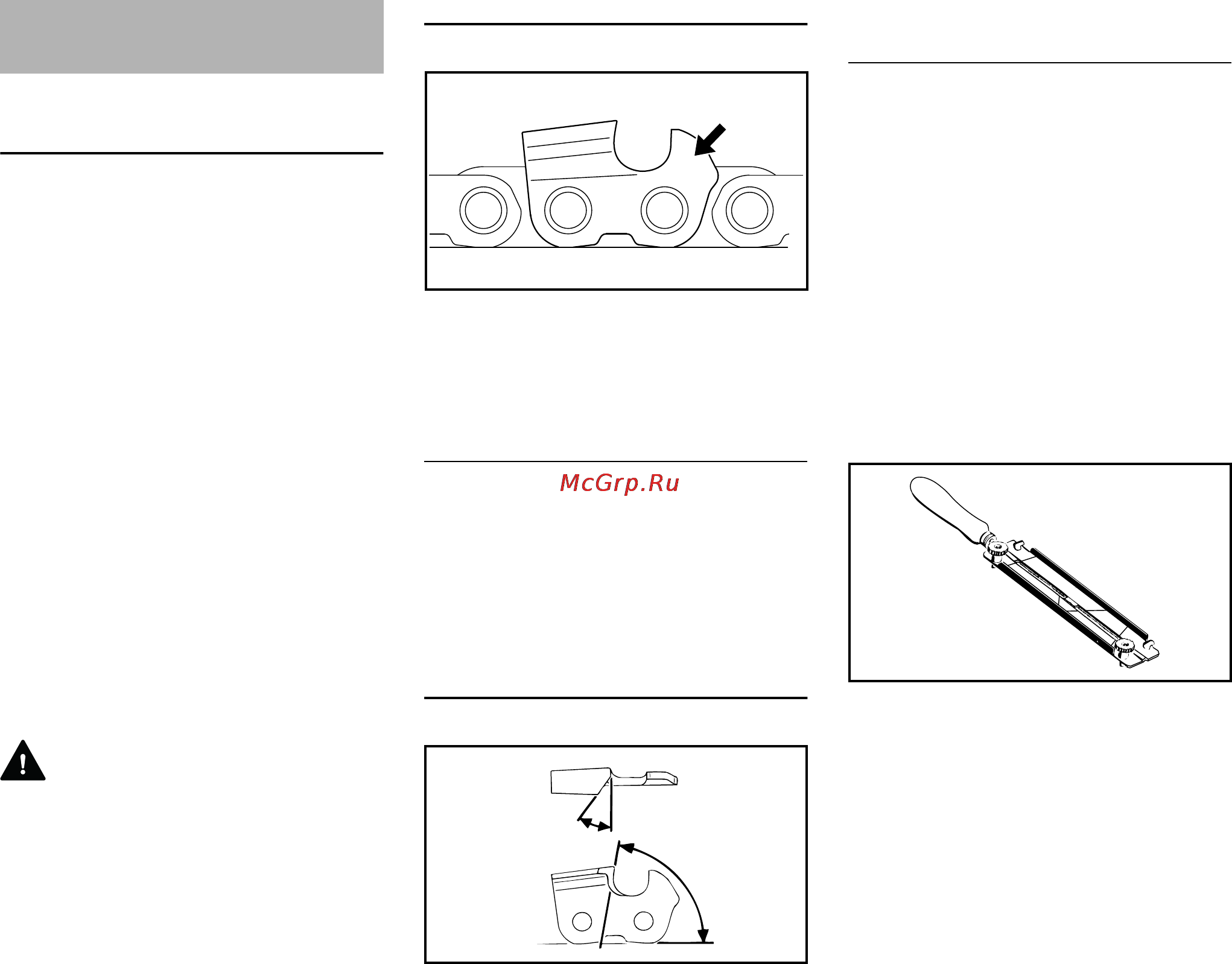

Korak verige
Oznaka (a) koraka verige je vtisnjena v
območju omejevalnika globine na
vsakem rezalnem zobu.
Določitev premera pile je odvisna od
koraka verige – glej tabelo "Orodja za
ostrenje".
Kote na rezalnih zobeh je treba pri
ostrenju ohranjati.
Ostrilni in bočni kot
A Ostrilni kot
B Bočni kot
Pri uporabi predpisanih pil oz. naprav za
ostrenje in pravilni nastavitvi sta
predpisani vrednosti za kota A in B
doseženi samodejno.
Koti morajo biti enaki pri vseh zobeh
verige. Pri neenakih kotih: nastaja grob,
neenakomeren tek verige, močna
obraba – vse do pretrganja verige.
Držalo pile
Ker je mogoče te zahteve izpolniti le z
izdatno in redno vajo:
N uporabljajte držalo pile
Verige ostrite ročno s pomočjo držala za
pilo (posebni pribor, glej tabelo "Orodja
za ostrenje"). Držala pil imajo oznake za
ostrilni kot.
Uporabljajte samo specialne pile za
verige! Druge pile so po obliki in naseku
neprimerne.
Vzdrževanje in ostrenje
verige
Oznaka (a) Korak verige
Palec mm
71/4P6,35
689BA027 KN
a
A
B
689BA021 KN
Tip verige Kot (°)
AB
Picco Micro (PM) 30 75
Oblike zob
Micro = poldletasti zobje
689BA025 KN
