HTA 85
hrvatski
12
Lanac pile, vodilica i lančanik
sačinjavaju reznu garnituru.
Rezna garnitura koju sadrži opseg
isporuke je optimalno prilagođena na
kresač visokih grana.

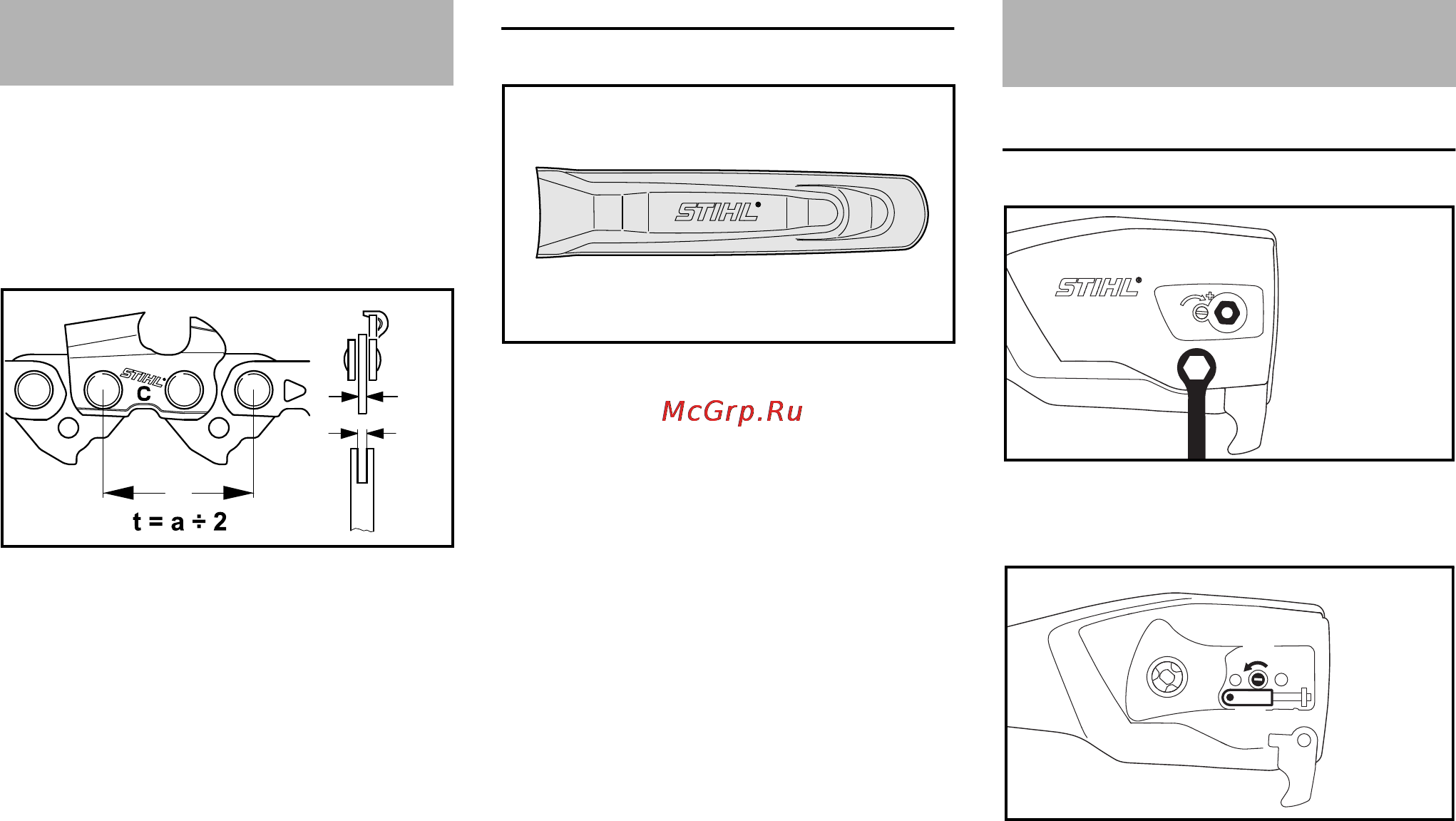

– podjele (t) lanca pile (1), lančanika i
skretne zvijezde Rollomatic vodilice
se moraju podudarati/ moraju biti
usklađene
– debljina pogonske karike (2) lanca
pile (1) mora biti u skladu sa širinom
utora vodilice (3)
Pri sparivanju komponenti koje ne
odgovaraju jedna drugoj, rezna
garnitura se već nakon kraćeg vremena,
provedenog u pogonu/radu, može
ireparabilno oštetiti.
Štitnik lanca
Opseg isporuke sadrži štitnik lanca, koji
odgovara reznoj garnituri.
Ukoliko se vodilice upotrebljavaju na
kresaču visokih grana, uvijek se mora
upotrebljavati odgovarajući štitnik lanca,
koji pokriva kompletnu vodilicu.
Na štitniku lanca je postrance utisnut
podatak o duljini tome odgovarajućih
vodilica.
demontirati poklopac lančanika.
N Odvrnuti maticu i skinuti poklopac
lančanika.
N vijak (1) zakretati na lijevo sve dok
stezni zasun (2) ne naliježe lijevo na
šupljinu kućišta, zatim okrenuti
natrag za 5 okreta
Rezna garnitura
001BA248 KN
1
2
3
a
001BA244 KN
Montiranje vodilice i lanca
pile
0022BA011 AS
2
1
0022BA012 AS
