HTA 85
pyccкий
142
благодаря подъёмной рабочей
площадке Угол установки зависит от
положения сучка.
Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к высоторезу.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Кожух цепи
В объём поставки входит
соответствующий режущей гарнитуре
кожух цепи.
Если на высоторезах используются
направляющие шины, то всегда
необходимо использовать и
соответствующую защиту цепи,
закрывающую всю направляющую
шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.

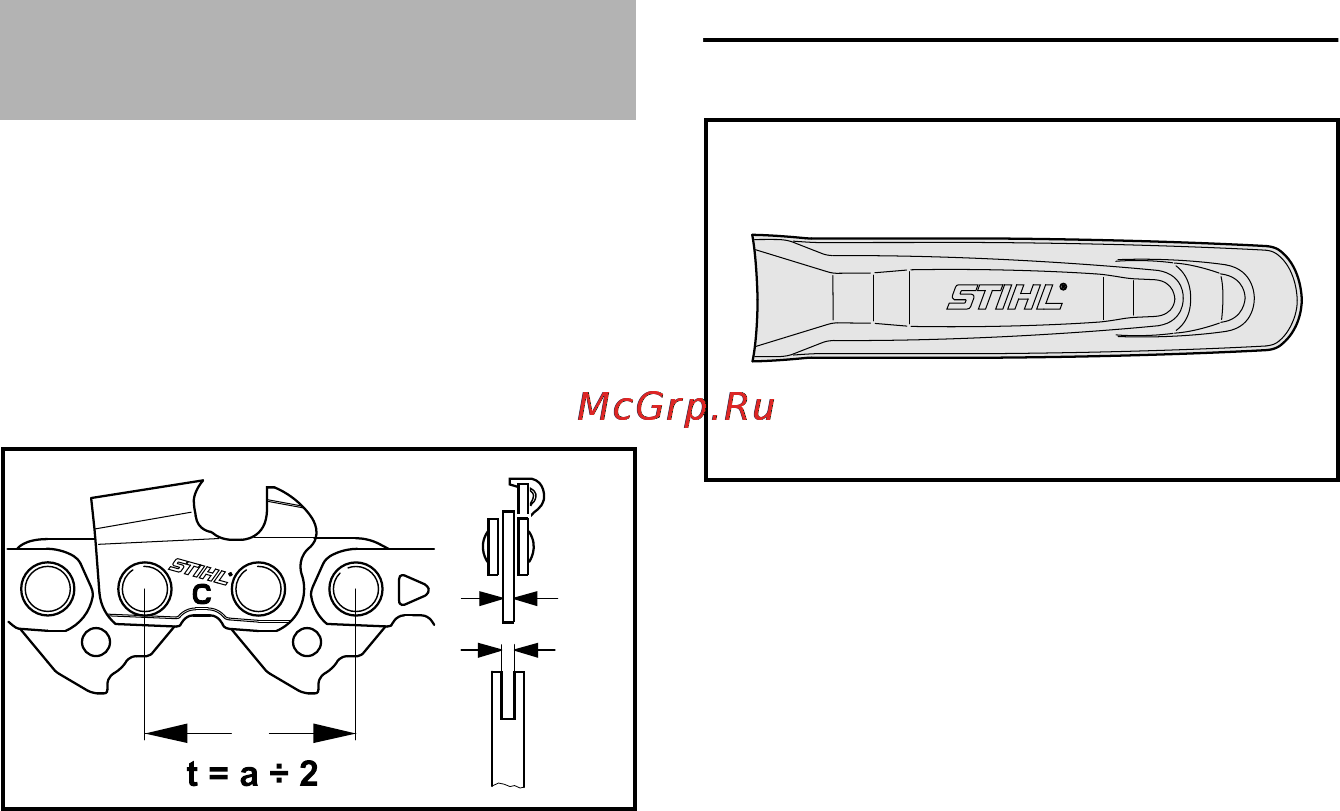

Режущая гарнитура
001BA248 KN
1
2
3
a
001BA244 KN
