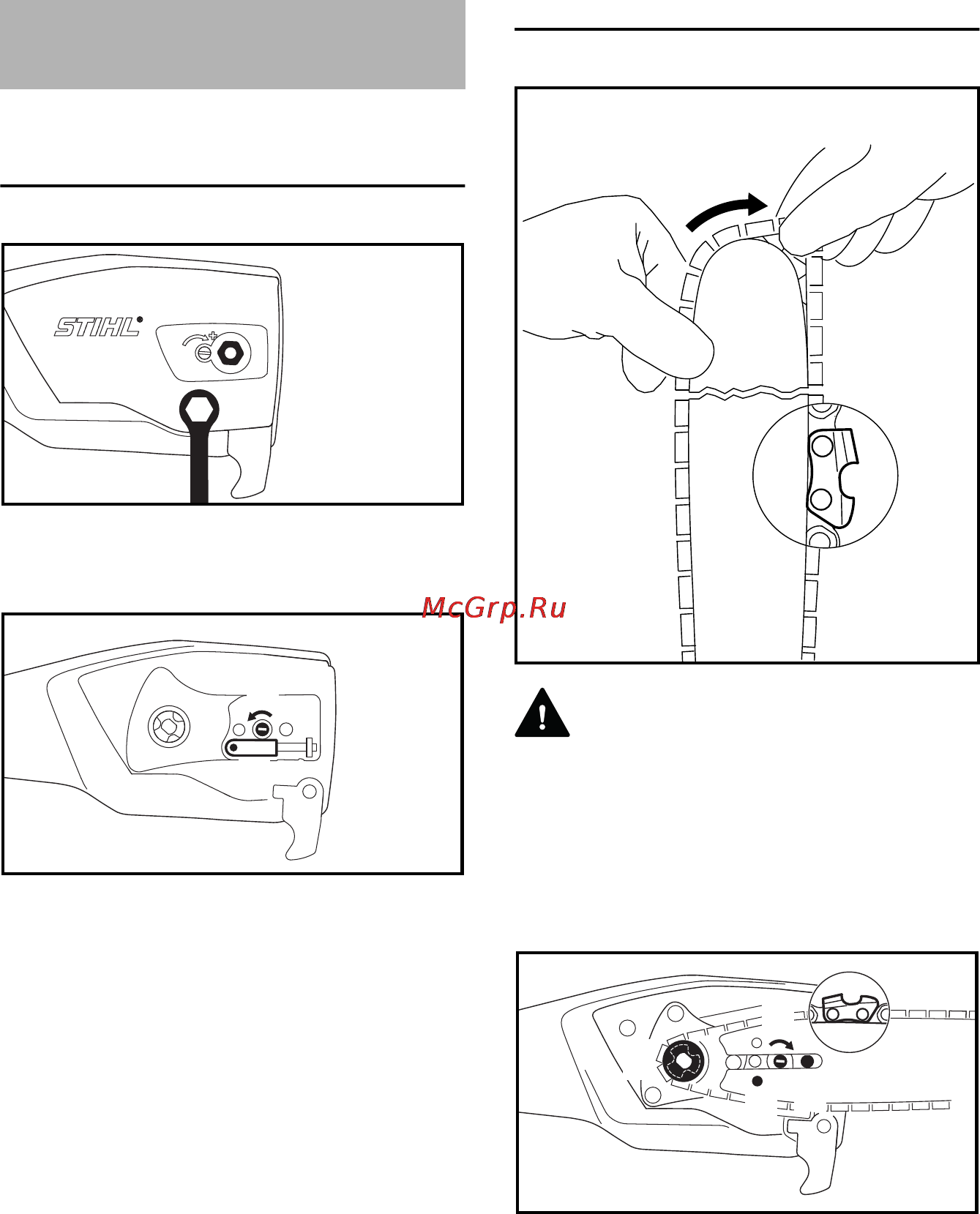

Демонтировать крышку цепной
звёздочки
N Отвинтить гайку и снять крышку
звёздочки цепи
N Болт (1) поворачивать влево,
пока прижимная задвижка (2) не
будет прилегать к углублению в
корпусе, затем повернуть назад
на 5 оборотов
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность получения травмы
острыми режущими зубьями.
N Установить пильную цепь,
начиная с верхушки шины
N Направляющую шину через
болт (3) и фиксирующее
отверстие (4) уложить над
цапфой на пружинной задвижке –
в то же время пильную цепь
уложить над звёздочкой цепи (5)
N Болт (1) вращать вправо, пока
пильная цепь не будет лишь
немного провисать вниз и
выступы ведущих звеньев не
будут вложены в пазе шины
N Снова установить крышку и гайку
слегка затянуть вручную
N Далее см. "Натяжение пильной
цепи"
Монтаж направляющей
шины и пильной цепи
0022BA011 AS
2
1
0022BA012 AS
390BA003 KN
1
3
4
5
0022BA013 AS
