Stihl HTA 85 [196/312] Регулювання телескопічного штоку
![Stihl HTA 85 [196/312] Регулювання телескопічного штоку](/views2/1076289/page196/bgc4.png)
HTA 85
українська
194
ПОПЕРЕДЖЕННЯ
Завжди вимикати агрегат та
стопорний важіль встановлювати у
положення ƒ!

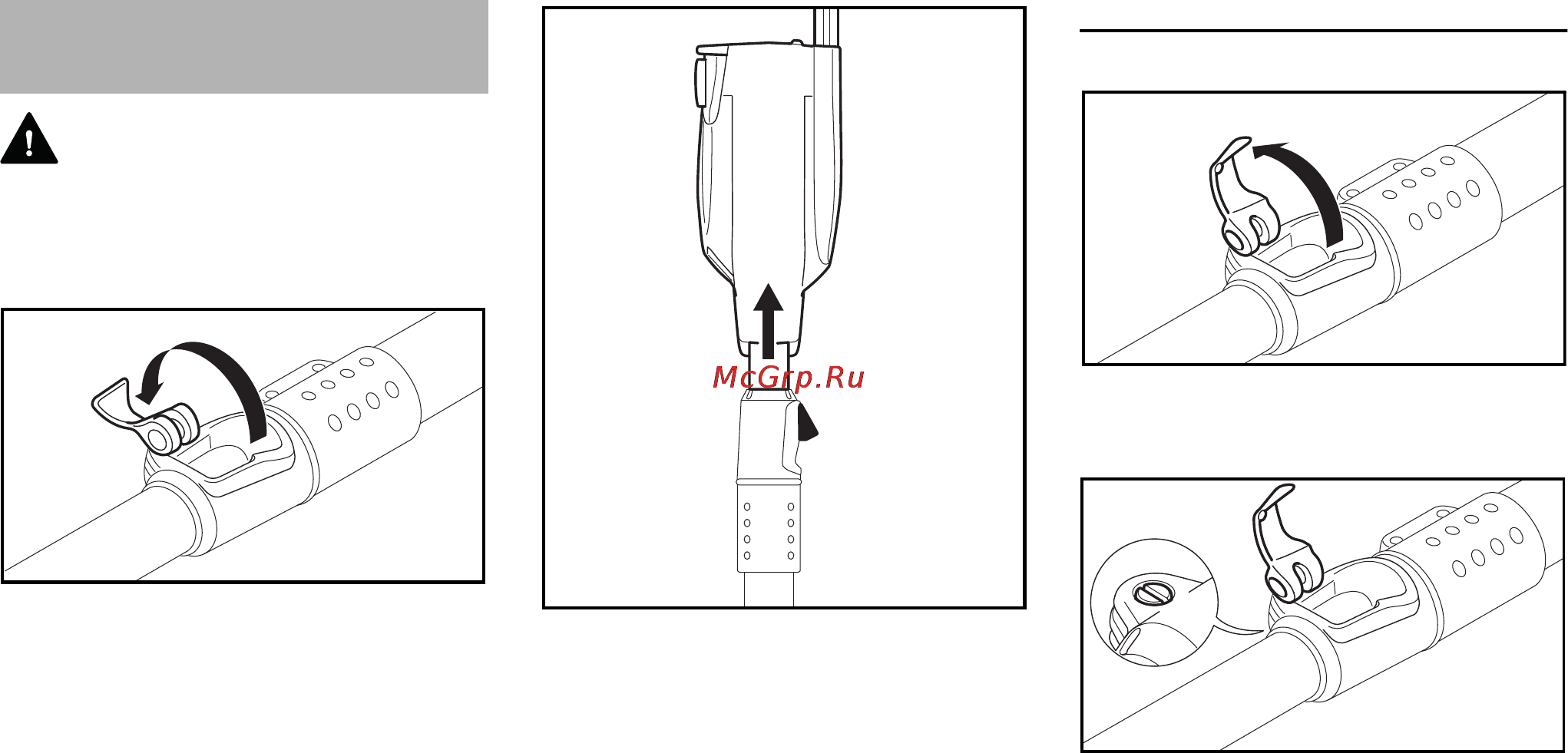

N Відкрити важіль (1) швидкого
затвору та повернути до упору
N Шток відрегулювати до бажаної
довжини
N Важіль (1) закрити та натиснути
до упору
N Перевірити затискаюче зусилля –
якщо затискаюче зусилля не
достатнє: діяти далі як у розділі
"Регулювання затискаючого
зусилля"
Затискаюче зусилля достатнє, якщо
при закритому швидкому затворі
довжину штока змінити не можна.
Регулювання затискаючого зусилля
N Відкрити важіль (1) швидкого
затвору на 90°
N Гвинт (2) повністю повернути за
годинниковою стрілкою до
прилягання – важіль повинен
легко закриватись; у противному
випадку затискаюче зусилля
занадто високе
N Закрити важіль (1) та натиснути
до упору – затискаюче зусилля
занадто високе, якщо важіль не
щільно прилягає до упору
N Перевірка затискаючого зусилля
Якщо затискаюче зусилля не
достатнє:
N Гвинт (2) покроково повністю
повернути на 1/4 оберту за
годинниковою стрілкою –
затискаюче зусилля підвищується
Регулювання
телескопічного штоку
180°
1
0022BA019 AS
1
0022BA018 AS
90°
1
0022BA029 AS
0022BA020 AS
2
1
