Stihl HTA 85 [150/312] Регулировка телескопического хвостовика
![Stihl HTA 85 [150/312] Регулировка телескопического хвостовика](/views2/1076289/page150/bg96.png)
HTA 85
pyccкий
148
ПРЕДУПРЕЖДЕНИЕ
Всегда выключать агрегат и
устанавливать стопорный рычаг в
положение ƒ!

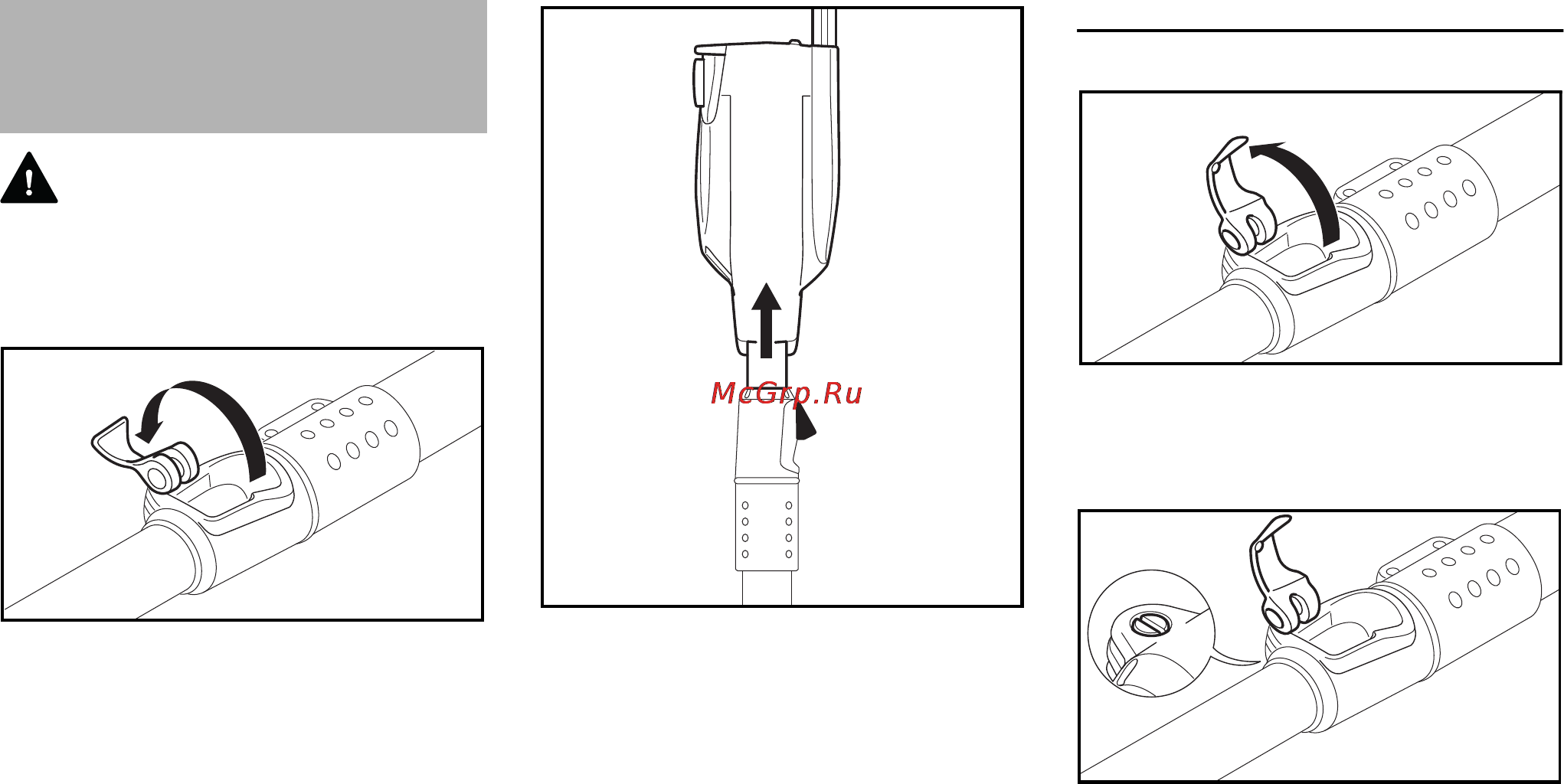

N Открыть рычаг (1)
быстрозажимного
приспособления и перевести до
упора
N Хвостовик отрегулировать в
желаемом положении
N Закрыть рычаг (1) и прижать до
упора
N Проверить усилие зажима – если
усилие зажима недостаточное:
далее "Отрегулировать усилие
зажима"
Усилие зажима достаточное, если
при закрытом быстрозажимном
приспособлении длину штока нельзя
изменить.
Отрегулировать усилие зажима
N Открыть рычаг (1)
быстрозажимного
приспособления на 90°
N Повернуть болт (2) по часовой
стрелке до ощутимого упора –
рычаг должен еще легко
закрываться; в противном случае
зажимное усилие слишком
высокое
N Закрыть рычаг (1) и прижать его
до упора – зажимное усилие
слишком высокое, если рычаг не
прилегает полностью до упора
N Проверить усилие зажима
Если зажимное усилие
недостаточное:
N Поворачивать болт (2)
ощутимыми шагами 1/4 оборота
по часовой стрелке – зажимное
усилие повышается
Регулировка
телескопического
хвостовика
180°
1
0022BA019 AS
1
0022BA018 AS
90°
1
0022BA029 AS
0022BA020 AS
2
1
