HTA 85
slovensky
97
N odľahčovací rez (1), za tým účelom
priložte reznú súpravu a veďte ju
oblúkovite smerom nadol až po hrot
lišty
N deliaci rez (2) – pri tom lištu v oblasti
háčika priložte na vetvu

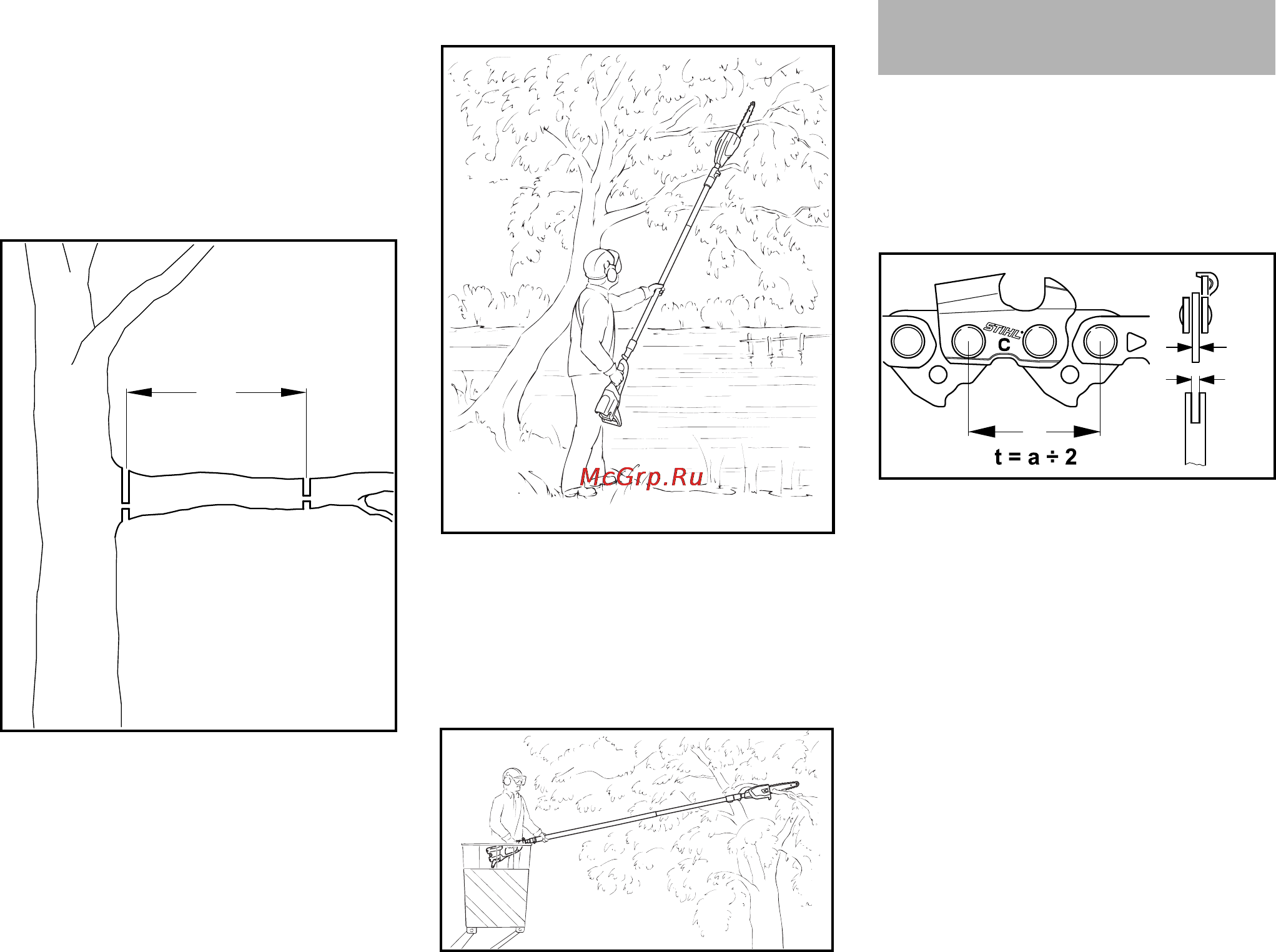

Čistý rez pri hrubých vetvách
Pri vetvách s priemerom väčším ako
10 cm vykonajte najskôr
N prizmovací rez (3), s odľahčovacím
a deliacim rezom vo vzdialenosti (A)
cca 20 cm pred želaným miestom
rezu, potom vykonajte čistý rez (4),
s odľahčovacím a deliacim rezom
na želanom mieste
Rez nad prekážkami
Vďaka veľkému akčnému rádiu je
možné rezať aj vetvy nad prekážkami,
ako napr. nad vodou. Uhol nastavenia je
závislý od polohy vetvy.
Rez zo zdvíhacej pracovnej plošiny
Vďaka veľkému akčnému rádiu je
možné rezať vetvy priamo na kmene,
bez poškodenia ostatných vetiev
zdvíhacou pracovnou plošinou. Uhol
nastavenia je závislý od polohy vetvy.
Pílová reťaz, vodiaca lišta a reťazové
koleso tvoria reznú súpravu.
Rezná súprava obsiahnutá v rozsahu
dodávky je optimálne prispôsobená
výškovému odvetvovaču.
– Rozstupy (t) pílovej reťaze (1),
reťazového kolesa a vratnej hviezdy
vodiacej lišty Rollomatic musia
súhlasiť.
– Hrúbka vodiaceho článku (2) pílovej
reťaze (1) musí byť prispôsobená
na šírku drážky vodiacej lišty (3).
Pri párovaní komponentov, ktoré nie sú
vzájomne prispôsobené, môže už po
krátkom čase prevádzky dôjsť k
nenapraviteľnému poškodeniu reznej
súpravy.
3
4
A
390BA024 KN
0022BA009 AS
0022BA010 AS
Rezná súprava
001BA248 KN
1
2
3
a
