Stihl HTA 85 [206/312] Перевірка та заміна зірочки ланцюга
![Stihl HTA 85 [206/312] Перевірка та заміна зірочки ланцюга](/views2/1076289/page206/bgce.png)
HTA 85
українська
204
N Стопорний важіль встановити у
положення ƒ та вийняти
акумулятор
N Зняти кришку ланцюгової зірочки,
пильний ланцюг та направляючу
шину

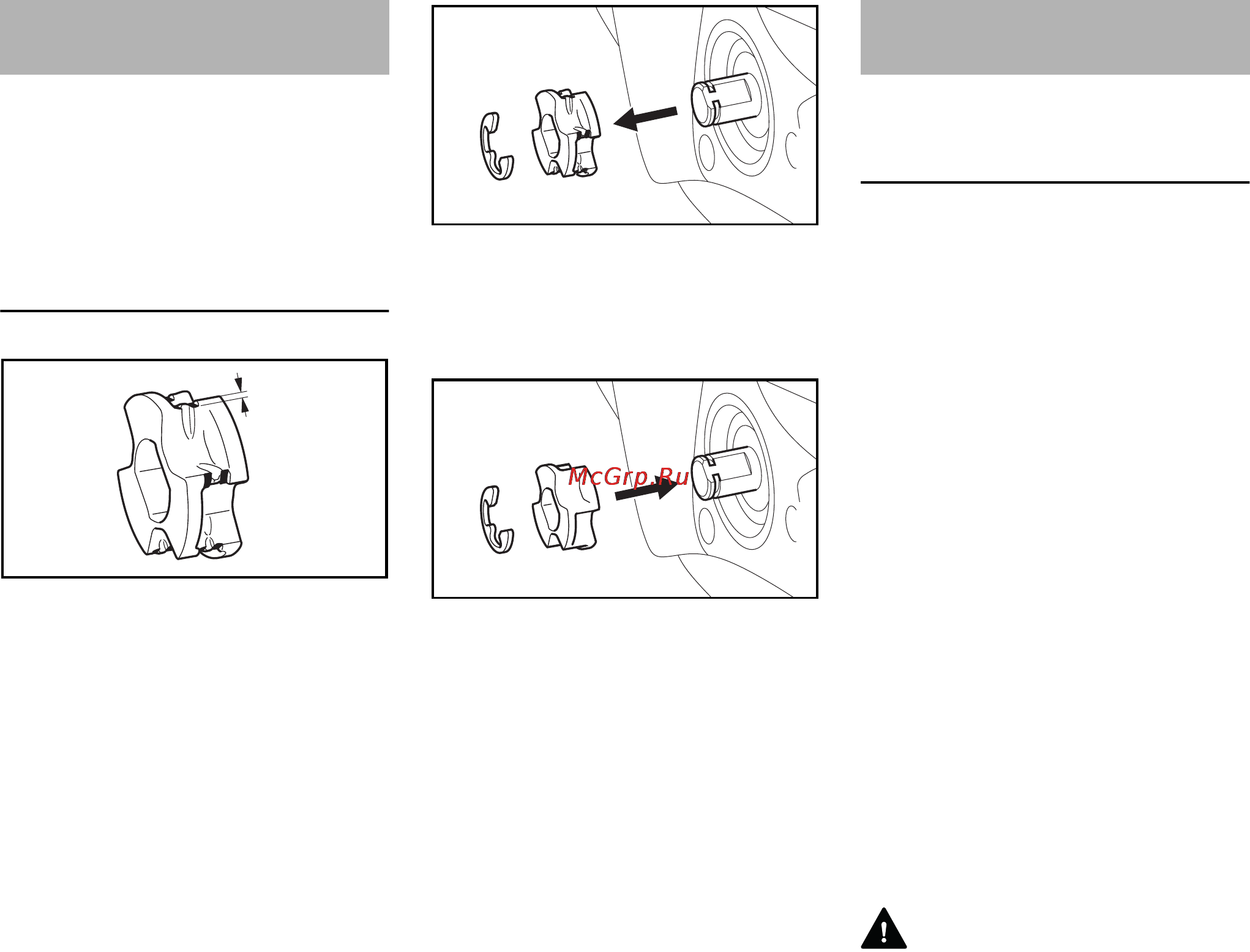

Заміна ланцюгової зірочки
– Після використання двох пильних
ланцюгів або раніше
– Якщо сліди зношування (а)
глибше ніж 0,5 мм – у противному
випадку зменшується термін
служби пильного ланцюга – для
перевірки використовувати
перевірочний шаблон
(спеціальне приладдя)
Ланцюгову зірочку можна зберегти,
якщо два пильних ланцюга
використовувати поперемінно.
N Запобіжну шайбу (1)
відпресувати за допомогою
викрутки
N Зняти ланцюгову зірочку (2)
N Встановити нову ланцюгову
зірочку (2) та одягти до упору
N Монтувати запобіжну шайбу (1)
Пиляти не прикладаючи зусиль із
правильно заточеним пильним
ланцюгом
Бездоганно заточений пильний
ланцюг вже при незначному натиску
без зусиль втягується у деревину.
Не працювати із тупим або
пошкодженим пильним ланцюгом – це
призводить до сильного фізичного
навантаження, високого
коливального навантаження,
незадовільному результату різки та
високого ступеню зношування.
N Стопорний важіль встановити у
положенні ƒ
N Виймання акумулятора
N Чистка пильного ланцюга
N Пильний ланцюг перевірити на
наявність тріщин та пошкодження
заклепок
N Пошкоджені або зношені
комплектуючі ланцюга замінити а
також дані комплектуючі підібрати
до інших за формою та ступенем
зношеності – відповідним чином
обробити
ПОПЕРЕДЖЕННЯ
Далі приведені кути та розміри
обов'язково слід витримувати. Не
правильно заточений пильний ланцюг
– особливо дуже низький обмежувач
глибини – може призвести до
Перевірка та заміна зірочки
ланцюга
a
0022BA030 AS
1
2
0022BA031 AS
1
2
0022BA032 AS
Технічний догляд та
заточування ланцюга пили
