HTA 85
magyar
71
Könnyed fűrészelés megfelelően élezett
fűrészlánccal
A kifogástalanul élezett fűrészlánc már
kis előretolási erővel is könnyedén hatol
a fába.
Ne dolgozzon életlen vagy sérült
fűrészlánccal, mert az túl nagy fizikai
megterhelést, nagy rezgés általi
terhelést, nem kielégítő
vágásminőséget és fokozott kopást
okoz.
N Állítsa a kikapcsoló kart ƒ állásba.
N Vegye ki az akkumulátort.
N Tisztítsa meg a fűrészláncot.
N Ellenőrizze, hogy a fűrészlánc nem
repedezett-e, valamint hogy a
szegecsek épek-e.
N Cserélje ki a sérült vagy
elhasználódott lánctagokat, és az
újakat igazítsa hozzá a többi
lánctag alakjához és
elhasználódottsági fokához –
szükség esetén reszelje meg
azokat.
FIGYELMEZTETÉS
Feltétlenül tartsa be a következőkben
megadott szögeket és méreteket. Ha a
fűrészlánc rosszul van megélezve –
mindenek előtt a túl alacsony
mélységhatároló miatt – akkor nagyobb
a veszélye a berendezés
visszacsapódásának – Az ellenőrzés
elvesztése és sérülésveszély!

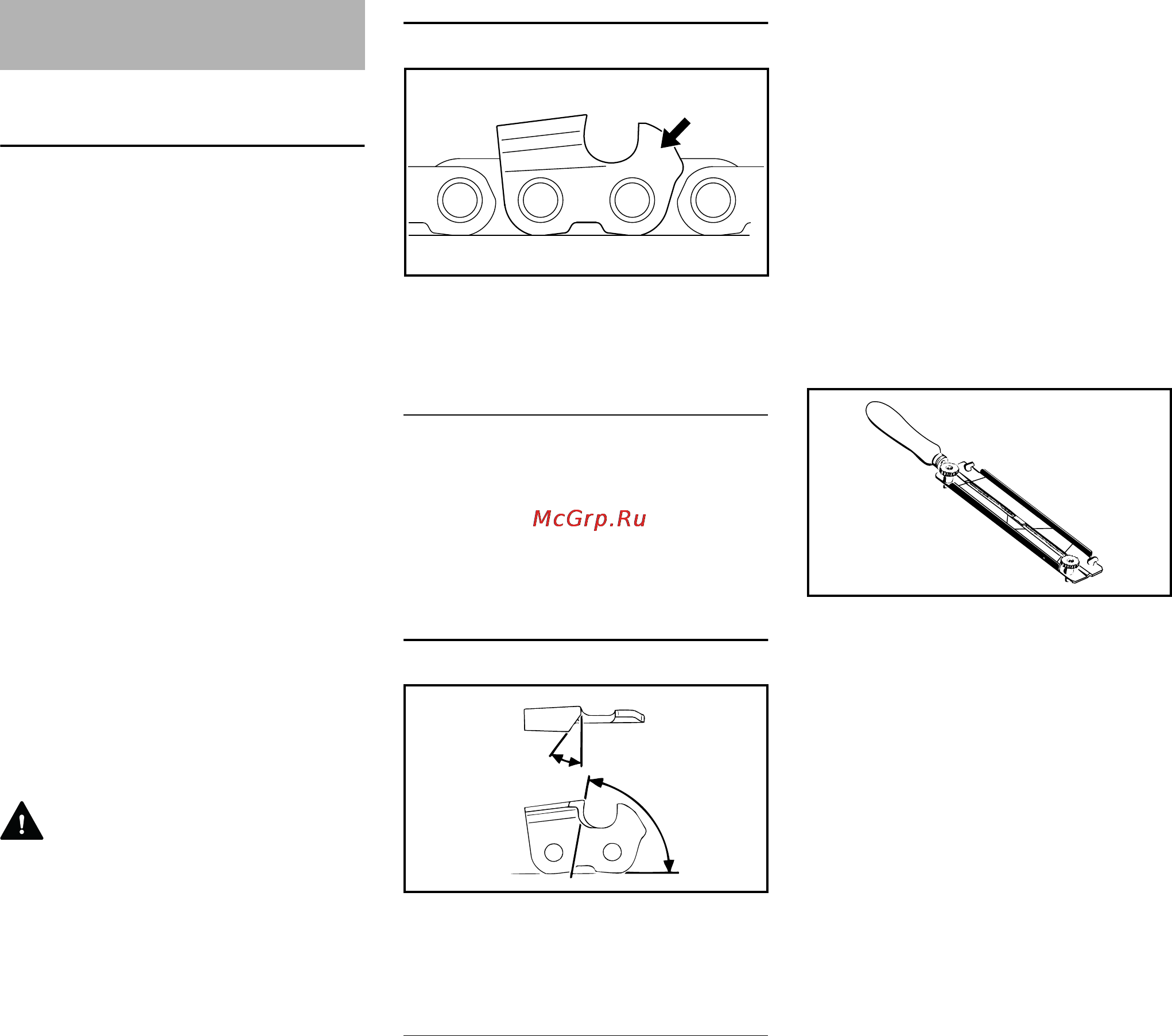

Láncosztás
A láncosztás jelölése (a) be van vésve
minden vágófog mélységhatárolójánál.
A reszelők átmérője a láncosztás szerint
van meghatározva – lásd az
"Élezőszerszámok" c. táblázatban.
Utánélezéskor be kell tartani a vágófog
szögét.
Élezési és homlokszög
A Élezési szög
B Homlokszög
Az előírt reszelők, ill. élezőkészülékek
használatakor és megfelelő beállítás
esetén az "A" és a "B" szög előírt értéke
automatikusan elérhető.
A szögek legyenek azonosak a
fűrészlánc valamennyi foga esetén. Ha
a szögek nem egyformák: Durva és
egyenetlen a fűrészlánc futása, fokozott
a kopás – a fűrészlánc akár el is
szakadhat.
Reszelőtartó
Mivel ezek a követelmények csak
hosszú és rendszeres gyakorlattal
érhetőek el:
N Használjon reszelőtartót.
A fűrészláncot kézzel csak reszelőtartót
használva élezze (külön tartozék, lásd
az "Élezőszerszámok" c. táblázatot). A
reszelőtartón megtalálhatók az élezési
szögre vonatkozó jelölések.
Kizárólag speciális fűrészláncreszelőket
használjon! Másfajta reszelők alakjuk és
vágásmódjuk miatt alkalmatlanok.
Fűrészlánc ápolása és
élezése
Jelölés (a) Láncosztás
Hüvelyk mm
7 1/4 P 6,35
Lánctípus Szög (°)
AB
Picco Micro (PM) 30 75
689BA027 KN
a
A
B
689BA021 KN
Fogalakok
Micro = Félvésőfog
689BA025 KN
