HTA 85
hrvatski
28
Piliti bez muke s ispravno naoštrenim
lancem pile.
Besprijekorno naoštren lanac se već pri
neznatnom potisnom tlaku uvlači bez
muke u drvo.
Ne raditi s tupim ili oštećenim lancem
pile – to uzrokuje veliko tjelesno
naprezanje, veliko titrajno/vibraciono
opterećenje, nezadovoljavajući rezultat
rezanja i veliko istrošenje.
N razdjelnu polugu postaviti na ƒ
N Izvaditi akumulator
N Čistiti lanac pile
N Lancu pile kontrolirati pukotine i
oštećene zakovice
N Zamijeniti oštećene ili istrošene
dijelove lanca i te dijelove prilagoditi
preostalim dijelovima u obliku i
stupnju istrošenja – te naknadno
doraditi na odgovarajući način
UPOZORENJE
Obvezno se treba pridržavati u nastavku
navedenih kuteva i dimenzija/mjera.
Pogrešno naoštren lanac pile – posebice
prenizak omeđivač dubine – može
uzrokovati povećanu sklonost uređaja
povratnom udaru – opasnost od
zadobivanja ozljeda!

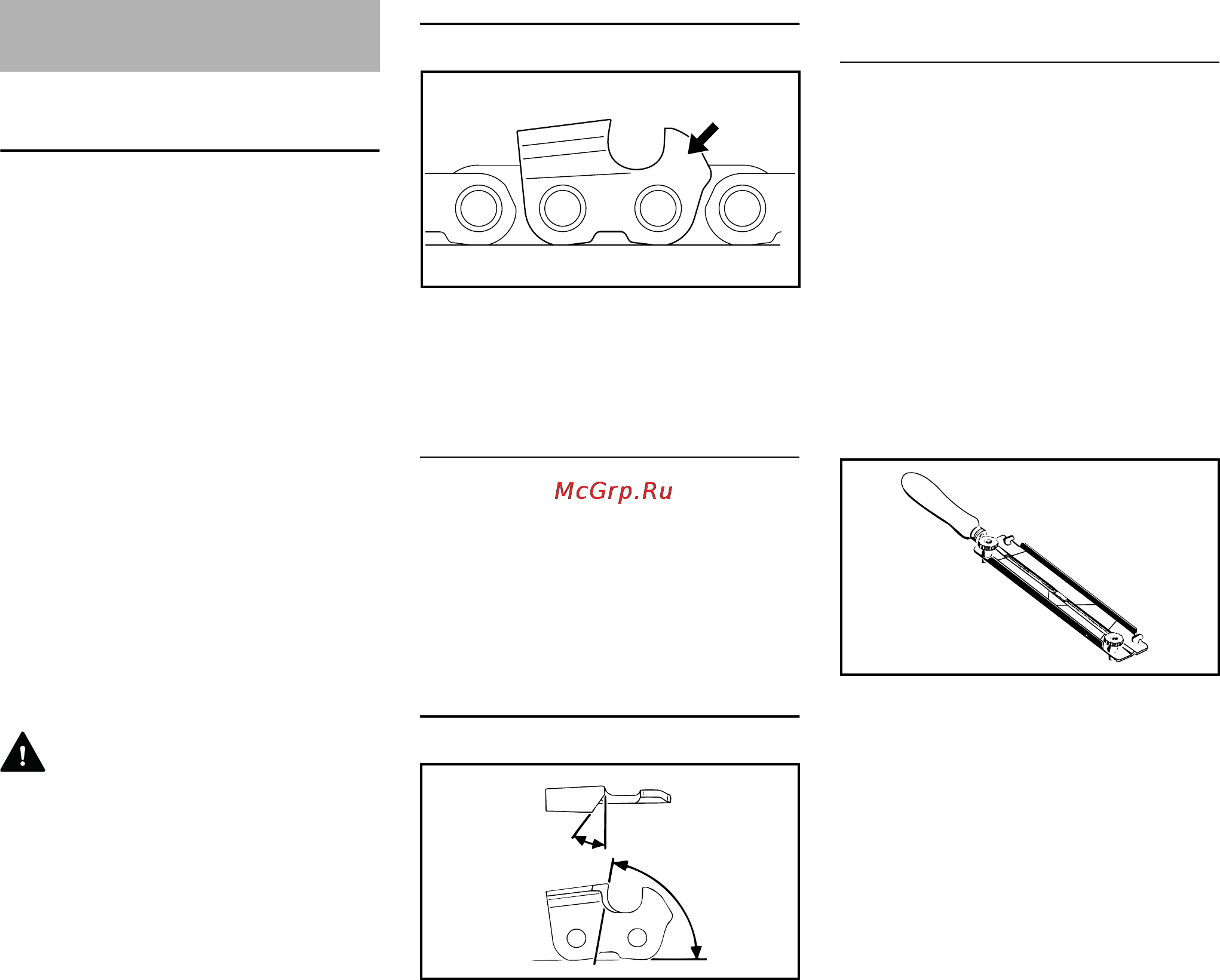

Podjela lanca
Obilježavanje (a) podjele lanca je
utisnuto u području omeđivača dubine
svakog zuba za rezanje.
Pridjeljivanje promjera turpije sljedi
nakon podjele lanca – pogledati tabelu
"Alati za oštrenje".
Pri naknadnom oštrenju/dooštravanju,
moramo se pridržavati kuteva na zubu
za rezanje.
Kut oštrenja i prsni kut
A Kut oštrenja
B Prsni kut
Pri uporabi propisanih turpija, naime
uređaja za oštrenje i ispravnom
podešavanju, automatski se postižu
propisane vrijednosti za kuteve A i B.
Kutevi moraju kod svih zuba lanca pile
biti isti/jednaki. Kod nejednakih kuteva:
grub neravnomjeran rad lanca pile, jako
istrošenje, pa sve do loma lanca pile.
Držač turpije
Budući da se ti zahtjevi mogu ispuniti
samo nakon dostatne i stalne vježbe:
N upotrebljavati držač turpije
Lance pila ručno oštriti samo pomoću
držača turpije (poseban pribor, pogledati
tabelu "Alati za oštrenje"). Držači turpije
imaju oznake za kut oštrenja.
Upotrebljavati samo specijalne turpije za
lance pila! Ostale turpije nisu prikladne
po obliku i vrsti udarca.
Njega i oštrenje lanca pile
Obilježavanje (a) Podjela lanca
col mm
71/4P6,35
689BA027 KN
a
A
B
689BA021 KN
Tip lanca Kut (°)
AB
Picco Micro (PM) 30 75
Oblici zuba
Micro = poludlijetasti zub
689BA025 KN
