MSA 160 C, MSA 200 C
slovensky
120

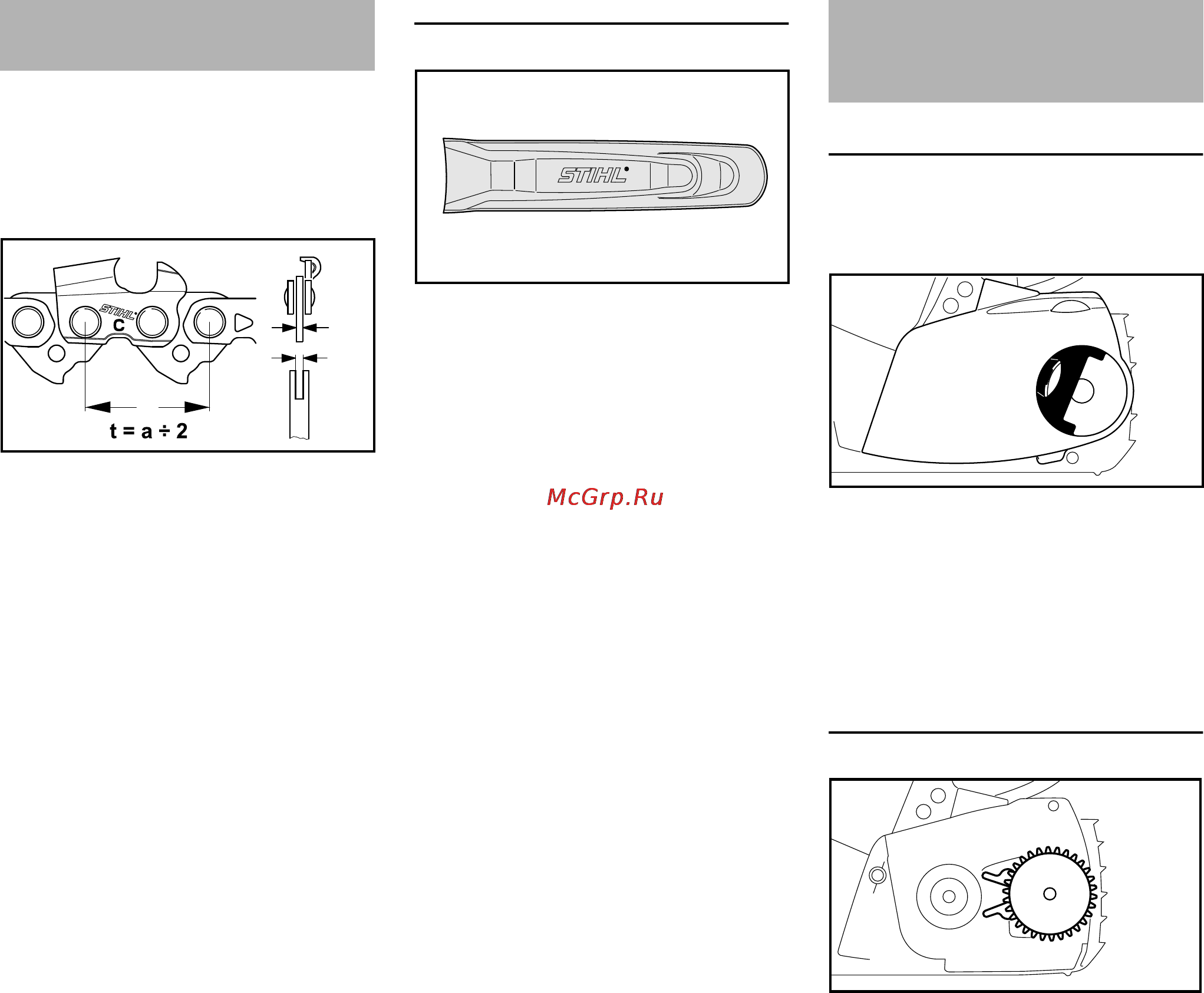

Pílová reťaz, vodiaca lišta a reťazové
koleso tvoria reznú súpravu.
Rezná súprava obsiahnutá v rozsahu
dodávky je optimálne prispôsobená
motorovej píle.
– Rozstupy (t) pílovej reťaze (1),
reťazového kolesa a vratnej hviezdy
vodiacej lišty Rollomatic musia
súhlasiť.
– Hrúbka vodiaceho článku (2) pílovej
reťaze (1) musí byť prispôsobená
na šírku drážky vodiacej lišty (3).
Pri párovaní komponentov, ktoré nie sú
vzájomne prispôsobené, môže už po
krátkom čase prevádzky dôjsť k
nenapraviteľnému poškodeniu reznej
súpravy.
Ochrana reťaze
V rozsahu dodávky je obsiahnutá
ochrana reťaze, ktorá je vhodná pre
reznú súpravu.
Ak sa na motorovej píle používajú
vodiace lišty rôznej dĺžky, musí sa vždy
použiť vhodná ochrana reťaze, ktorá
zakryje celú vodiacu lištu.
Na ochrane reťaze je na boku vyrazený
údaj o dĺžke vodiacich líšt, pre ktoré je
vhodná.
Demontáž krytu reťazového kolesa
N Nastavte ochranu ruky do polohy ƒ
N Vyberte akumulátor z náradia
N Odklopte rukoväť (1) (až kým
nezaskočí)
N Krídlovú maticu (2) otáčajte
smerom doľava, až táto ľahko visí v
kryte reťazového kolesa (3)
N Snímte kryt reťazového kolesa (3)
Namontovanie napínacieho kotúča
N Snímte napínací kotúč (1) a otočte
ho
Rezná súprava
001BA248 KN
1
2
3
a
001BA244 KN
Namontovanie vodiacej lišty
a pílovej reťaze
(rýchlonapnutie reťaze)
1
3999BA001 KN
3
2
1
3999BA029 KN
