Stihl MSA 160 C-BQ [42/524] Važni ugradbeni dijelovi
![Stihl MSA 160 C-BQ [42/524] Važni ugradbeni dijelovi](/views2/1076293/page42/bg2a.png)
MSA 160 C, MSA 200 C
hrvatski
40
1 Akumulatorska komora
2 Lančanik
3 Kočnica lanca
4 Vodilica
5 Oilomatic-lanac pile
6 Poklopac lančanika s uređajem za
brzo zatezanje lanca
7 Hvatač lanca
8 Stezni zubčanik
9 Ručka ili matica s krilatom glavom
10 Oslone kandže
11 Zapor/zatvarač spremnika za ulje
12 Prednji štitnik ruke
13 Prednja zahvatna ručka (cjevasta
ručka)
14 Zaporno dugme
15 Sklopna poluga
16 Stražnja zahvatna ručka
17 Stražnji štitnik ruke
18 Zaporna poluga za zakračunavanje
akumulatora
19 Akumulator
20 Tipka za pritiskanje za aktiviranje
svjetlećih dioda (LED) na
akumulatoru
21 Svjetleće diode (LED) na
akumulatoru
22 Uređaj za punjenje
23 Svjetleća dioda (LED) na uređaju za
punjenje
24 Priključni vod s mrežnim utikačem
# Broj stroja

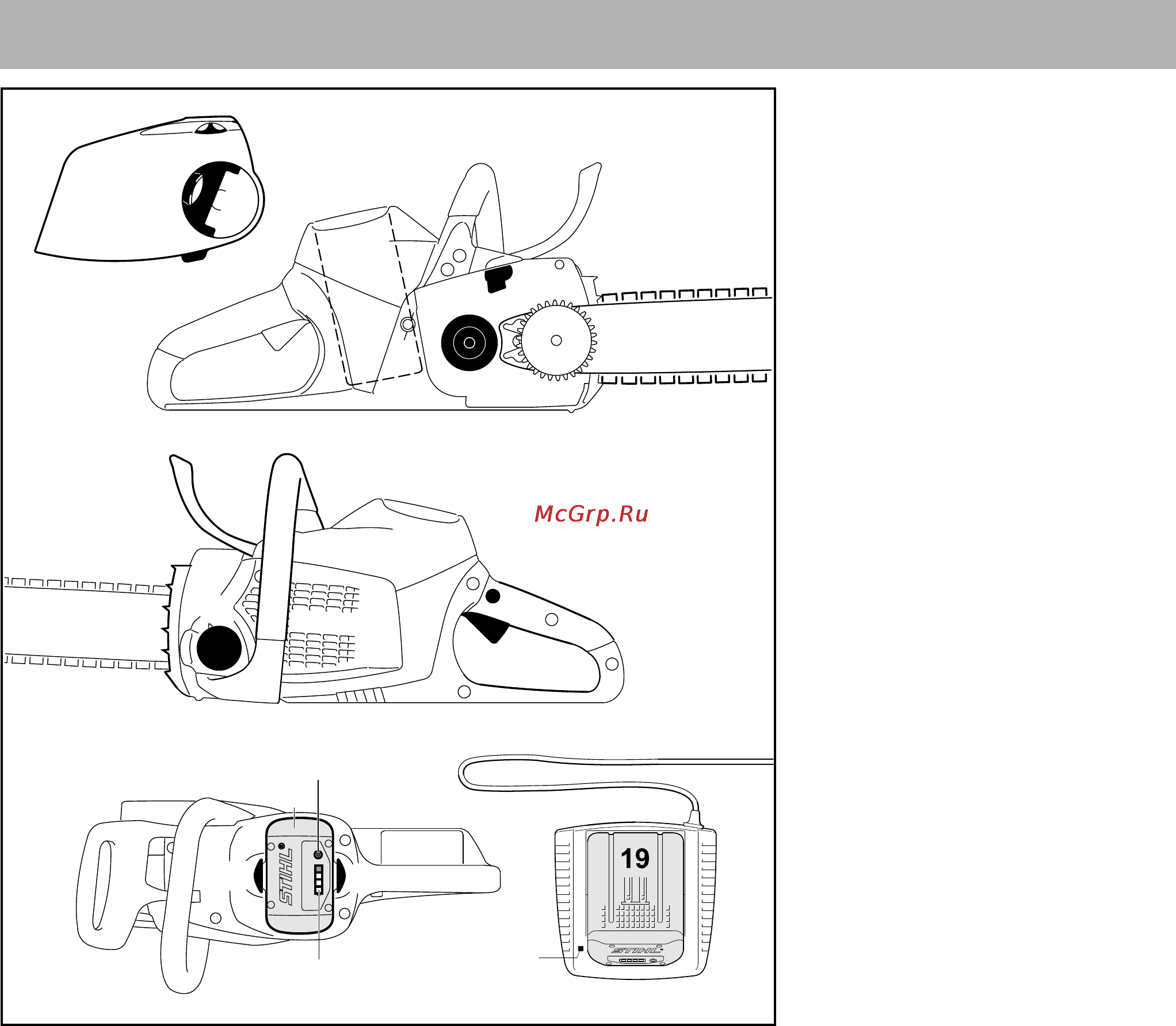

Važni ugradbeni dijelovi
2
18
18
19
20
21
9
7
14
15
22
3999BA013 KN
5
4
3
8
10
11
12
1
6
13
16
17
#
24
23
