![Stihl MSA 160 C-BQ [242/524] Zāģa ķēdes apkope un asināšana](/img/pdf.png)
Stihl MSA 160 C-BQ [242/524] Zāģa ķēdes apkope un asināšana
![Stihl MSA 160 C-BQ [242/524] Zāģa ķēdes apkope un asināšana](/views2/1076293/page242/bgf2.png)
MSA 160 C, MSA 200 C
latviešu
240

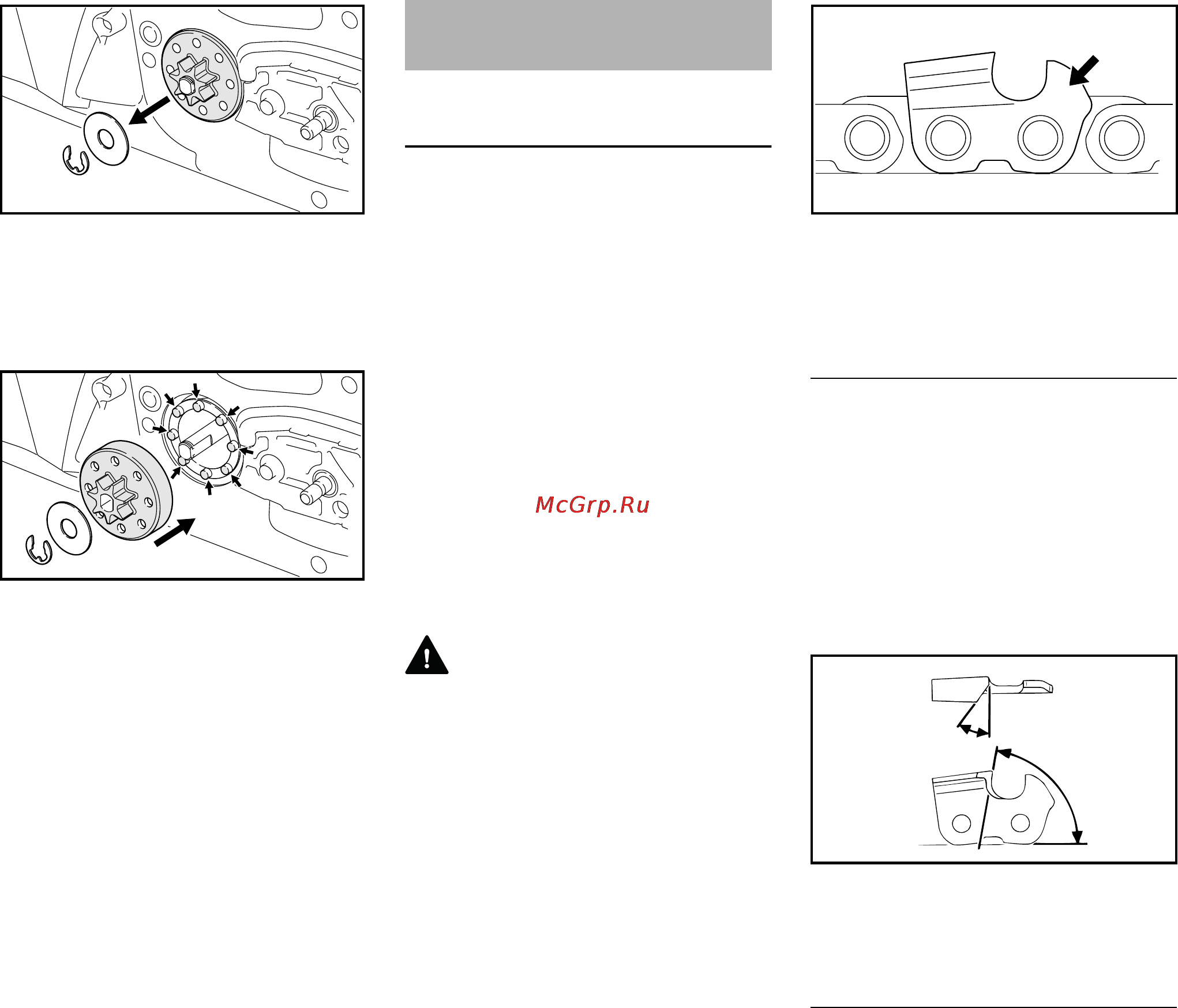

N Ar skrūvgriezi atspiediet
sprostpaplāksni (1).
N Noņemiet paplāksni (2).
N Novelciet ķēdes ratu (3).
N Uzlieciet jaunu ķēdes ratu –
raugieties, lai gliemeža vadotnes
tapas (skat. bultiņas) nofiksētos
paredzētajās ķēdes rata atverēs un
ķēdes rats būtu uzbīdīts līdz galam.
N Uzmontējiet paplāksni (2) un
sprostpaplāksni (1).
Ar pareizi uzasinātu zāģa ķēdi ir viegli
zāģēt
Nevainojami uzasināta zāģa ķēde pat ar
nelielu padeves spiedienu viegli
iegriežas kokā.
Nestrādājiet ar neasu vai bojātu zāģa
ķēdi – tas rada lielāku fizisku slodzi,
augstāku vibrāciju slodzi,
neapmierinošu zāģējuma kvalitāti un
lielu nodilumu.
N Notīriet zāģa ķēdi.
N Pārbaudiet, vai zāģa ķēdei nav
plaisu un bojātu kniedējumu.
N Nomainiet bojātās vai nolietotās
ķēdes daļas un pielāgojiet tās
pārējām ķēdes daļām pēc formas
un nolietojuma pakāpes – attiecīgi
apstrādājiet.
BRĪDINĀJUMS
Noteikti jāievēro turpmāk norādītie leņķi
un izmēri. Nepareizi uzasināta zāģa
ķēde – īpaši pārāk zemi dziļuma
ierobežotāji – var radīt palielinātu
motorzāģa tendenci uz atsitiena
rašanos – savainošanās risks!
Ķēdes soļa marķējums (a) ir iespiests
katra griezējzoba dziļuma ierobežotāja
zonā.
Izmantojiet tikai speciālās zāģa ķēžu
vīles! Citas vīles savas formas un
vīlēšanas metožu dēļ nav piemērotas.
Atbilstīgie vīles diametri ir norādīti aiz
ķēdes soļa – skat. tabulu "Asināšanas
instrumenti".
Asināšanas laikā jāievēro griezējzoba
leņķi.
A Asināšanas leņķis
B Priekšējās skaldnes leņķis
3
3999BA021 KN
2
1
3999BA022 KN
1
2
3
Zāģa ķēdes apkope un
asināšana
Marķējums (a) Ķēdes solis
Collas mm
7 1/4 P 6,35
Ķēdes tips Leņķis (°)
AB
Picco Micro (PM) 30 75
689BA027 KN
a
A
B
689BA021 KN
