MSA 160 C, MSA 200 C
українська
266

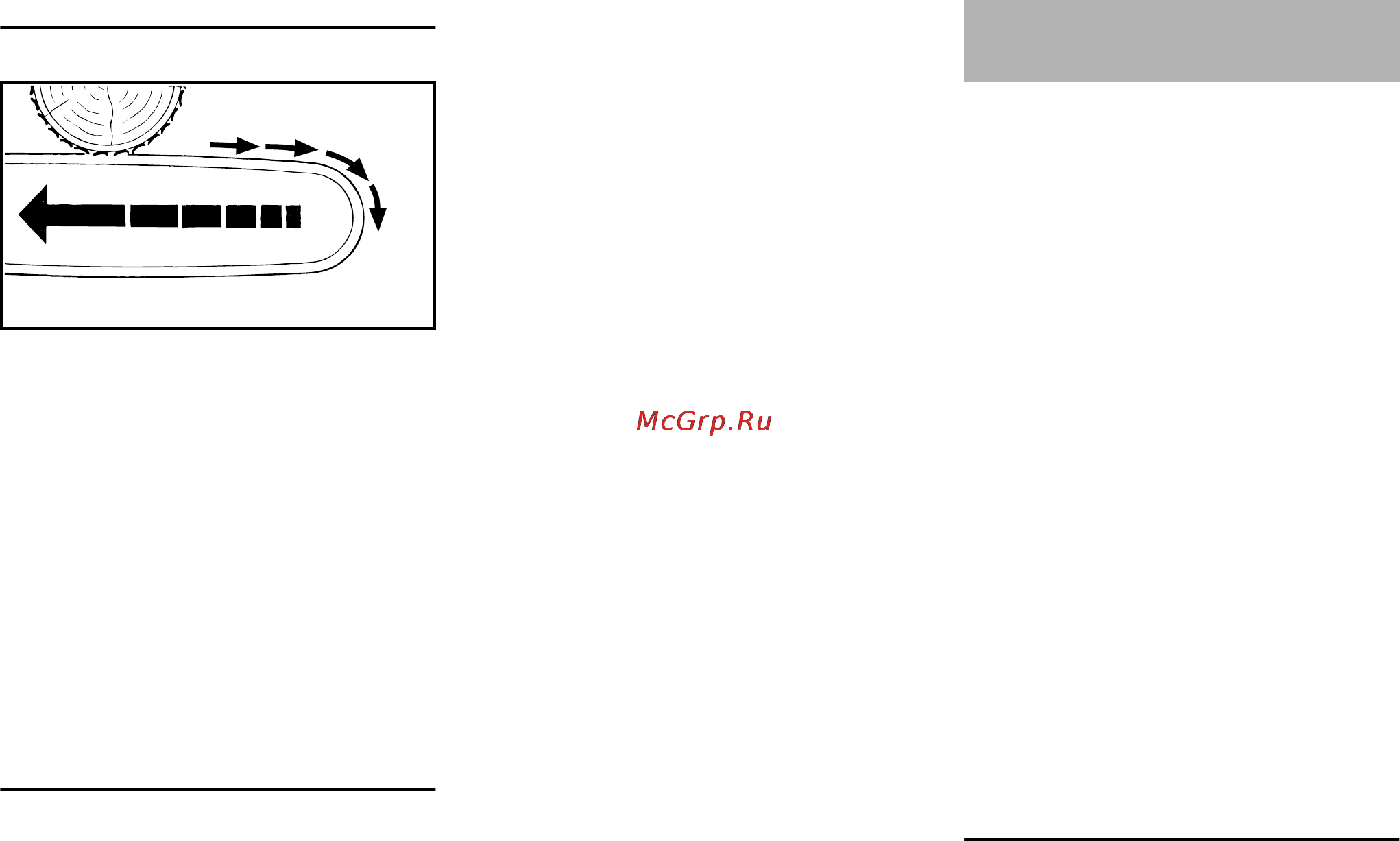

Зворотній удар (B)
Якщо під час пиляння верхньою
стороною направляючої шини – різка
назад – пильний ланцюг
защемляється або потрапляє на
міцний предмет у деревині,
бензопила може бути відкинута назад
до користувача – для уникнення:
– Не затискати верхню сторону
направляючої шини,
– Направляючу шину у розрізі не
перекручувати.
Потрібно бути максимально
обережним
– під час роботи із висячою
деревиною,
– при роботі із стовбурами, які
через несприятливу валку
знаходяться під напругою між
іншими деревами,
– під час роботи із сильними
поривами вітру.
У даних випадках не працювати
бензопилою – а використовувати
тяговий пристрій, тросову лебідку або
тягач.
Стовбури, які вільно лежать та вже
нарізані слід витягувати. Обробляти,
по можливості, на рівній місцевості.
Сухостій (пуста, трухла або відмерла
деревина) представляє собою
підвищену небезпеку, ступінь якої
важко оцінити. Впізнавання даної
небезпеки дуже складне і майже
неможливе. Використовувати такі
допоміжні засоби як тросова лебідка
та тягач.
Під час валки дерев поблизу доріг,
автобанів, електричних проводів та ін.
працювати особливо обережно. Якщо
необхідно, то проінформувати
поліцію, енергопостачальну
організацію та службу доріг.
Роботи з пиляння та валки, а також всі
пов'язані із цим роботи (прорізка,
зрізання сучків ін.) дозволяється для
виконання лише тому, хто має для
цього спеціальну освіту та пройшов
навчання. Той, хто не має досвіду
роботи з мотопилою або досвіду у цих
техніках роботи, виконувати ці роботи
не може – підвищена небезпека
нещасного випадку!
Бензопила краще підходить для валки
дерев та обрізання гілля ніж
електрична мотопила.
Електрична мотопила не підходить
для пиляння під вітром а також не
дозволена для виконання подібних
робіт.
Якщо все ж таки валиться дерево та
обрізується гілля за допомогою
акумуляторної мотопили, то
обов'язково потрібно дотримуватись
наступних вказівок:.
Пиляння
Працювати спокійно та розважливо –
лише при гарному освітленні та
видимості. Не піддавати небезпеці
інших людей – працювати обережно.
Тим хто користується агрегатом
вперше, рекомендуємо потренувати
різку круглої деревини на козлах для
пиляння – див. "Пиляння тонкої
деревини".
001BA038 KN
B
Техніка роботи
