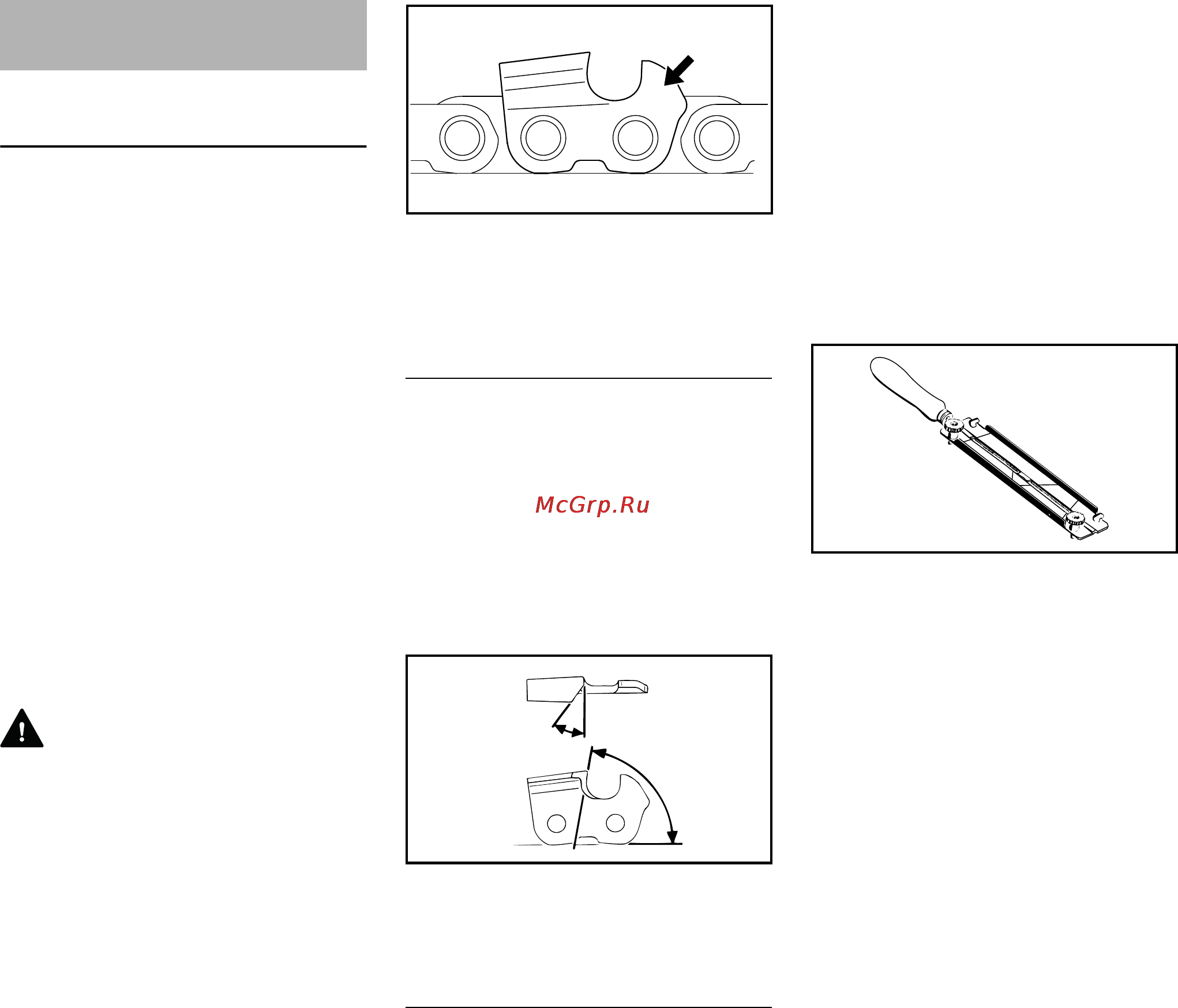

MSA 160 C, MSA 200 C
slovensky
135
Pílenie bez námahy so správne
naostrenou pílovou reťazou
Dokonale naostrená pílová reťaz vniká
do dreva už pri nepatrnom posuvovom
tlaku.
Nepracujte s tupou alebo poškodenou
pílovou reťazou – vedie to k prílišnej
telesnej námahe, vysokému zaťaženiu
vplyvom vibrácií, neuspokojujúcemu
rezaciemu výsledku a vysokému stupňu
opotrebenia.
N Vyčistite pílovú reťaz
N Skontrolujte, či nie je pílová reťaz
prasknutá alebo nie sú poškodené
nity
N Poškodené alebo opotrebované
časti reťaze vymeňte a tieto nové
dielce prispôsobte ostatným
častiam, ich forme a stavu
opotrebenia – vykonajte ich patričné
opracovanie
VAROVANIE
Bezpodmienečne dodržiavajte uhly a
rozmery, uvedené ďalej v texte.
Nesprávne naostrená pílová reťaz –
predovšetkým príliš malá výška
obmedzovača hĺbky – môže zvyšovať
tendencie motorovej píly k spätným
rázom – nebezpečenstvo poranenia!
Označenie (a) rozstupu reťaze je
vyrazené na obmedzovači hĺbky
každého rezného zuba.
Používajte iba špeciálne pilníky na
pílové reťaze! Všetky ostatné pilníky sú
čo do tvaru a druhu úberu nevhodné.
Príslušný priemer používaných pilníkov
je závislý na rozstupe reťaze – pozri
tabuľku „Nástroje na ostrenie“.
Pri preostrovaní sa musia dodržiavať
uhly na reznom zube.
A Ostriaci uhol
B Nábehový uhol ostria
Pri použití predpísaných pilníkov, resp.
ostriacich prístrojov a pri správnom
nastavení sa predpísané hodnoty uhlov
A a B dosiahnu automaticky.
Uhly na všetkých zuboch pílovej reťaze
musia byť rovnaké. Pri nerovnakých
uhloch: vzniká hrubší, nerovnomernejší
beh pílovej reťaze, intenzívnejšie
opotrebenie – ktoré vedie až k
pretrhnutiu pílovej reťaze.
Uvedené požiadavky na ostrenie môžu
byť splnené iba po dostatočnom a
neustálom zácviku:
N Používajte držiaky pilníkov
Pílové reťaze ostrite ručne iba s
použitím držiaka pilníka (zvláštne
príslušenstvo, pozri tabuľku „Nástroje na
ostrenie“). Na držiakoch pilníkov sú
vyznačené ostriace uhly.
Údržba a ostrenie pílovej
reťaze
Označenie (a) Rozstup reťaze
palce mm
7 1/4 P 6,35
Typ reťaze Uhol (°)
AB
Picco Micro (PM) 30 75
689BA027 KN
a
A
B
689BA021 KN
Tvary zubov
Micro = polodlátový zub
689BA025 KN
