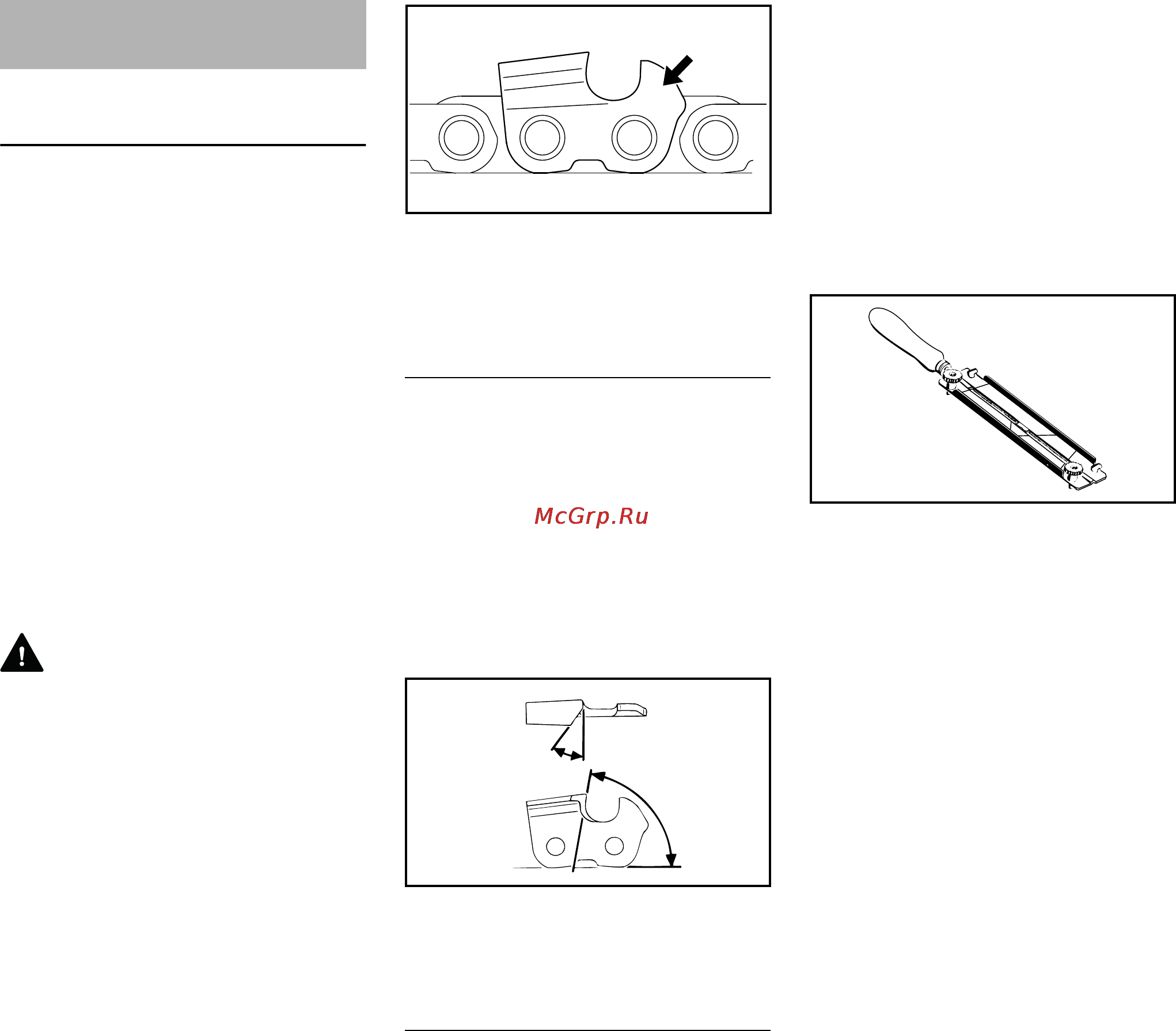

Stihl MSA 160 C-BQ [36/524] Njega i oštrenje lanca pile
![Stihl MSA 160 C-BQ [36/524] Njega i oštrenje lanca pile](/views2/1076293/page36/bg24.png)
MSA 160 C, MSA 200 C
hrvatski
34
Piliti bez muke s ispravno naoštrenim
lancem pile.
Besprijekorno naoštren lanac se već pri
neznatnom potisnom tlaku uvlači bez
muke u drvo.
Ne raditi s tupim ili oštećenim lancem
pile – to uzrokuje veliko tjelesno
naprezanje, veliko titrajno/vibraciono
opterećenje, nezadovoljavajući rezultat
rezanja i veliko istrošenje.
N Čišćenje lanca pile
N Lancu pile kontrolirati pukotine i
oštećene zakovice.
N Zamijeniti oštećene ili istrošene
dijelove lanca i te dijelove prilagoditi
preostalim dijelovima u obliku i
stupnju istrošenja – te naknadno
doraditi na odgovarajući način.
UPOZORENJE
Obvezno se treba pridržavati u nastavku
navedenih kuteva i dimenzija/mjera.
Pogrešno naoštren lanac pile – posebice
previše nizak omeđivač dubine – može
uzrokovati povećanu sklonost motorne
pile povratnom udaru – opasnost od
zadobivanja ozljeda!
Obilježavanje (a) podjele lanca je
utisnuto u području omeđivača dubine
svakog zuba za rezanje.
Upotrebljavati samo specijalne turpije za
lance pila! Ostale turpije nisu prikladne
po obliku i vrsti udarca.
Pridjeljivanje promjera turpije sljedi
nakon podjele lanca – pogledati tabelu
"Alati za oštrenje".
Pri naknadnom oštrenju/dooštravanju,
moramo se pridržavati kuteva na zubu
za rezanje.
A kut oštrenja
B prsni kut
Pri uporabi propisanih turpija, naime
uređaja za oštrenje i ispravnom
podešavanju, automatski se postižu
propisane vrijednosti za kuteve A i B.
Kutevi moraju kod svih zuba lanca pile
biti isti/jednaki. Kod nejednakih kuteva:
grub neravnomjeran rad lanca pile, jako
istrošenje, pa sve do loma lanca pile.
Budući da se ti zahtjevi mogu ispuniti
samo nakon dostatne i stalne vježbe:
N upotrebljavti držač turpije
lance pila ručno oštriti samo pomoću
držača turpije (poseban pribor, pogledati
tabelu "Alati za oštrenje"). Držači turpije
imaju oznake za kut oštrenja.
Njega i oštrenje lanca pile
Obilježavanje (a) Podjela lanca
col mm
7 1/4 P 6,35
Tip lanca Kut (°)
AB
Picco Micro (PM) 30 75
689BA027 KN
a
A
B
689BA021 KN
Oblici zuba
Micro = poludlijetasti zub
689BA025 KN
