MSA 160 C, MSA 200 C
česky
71

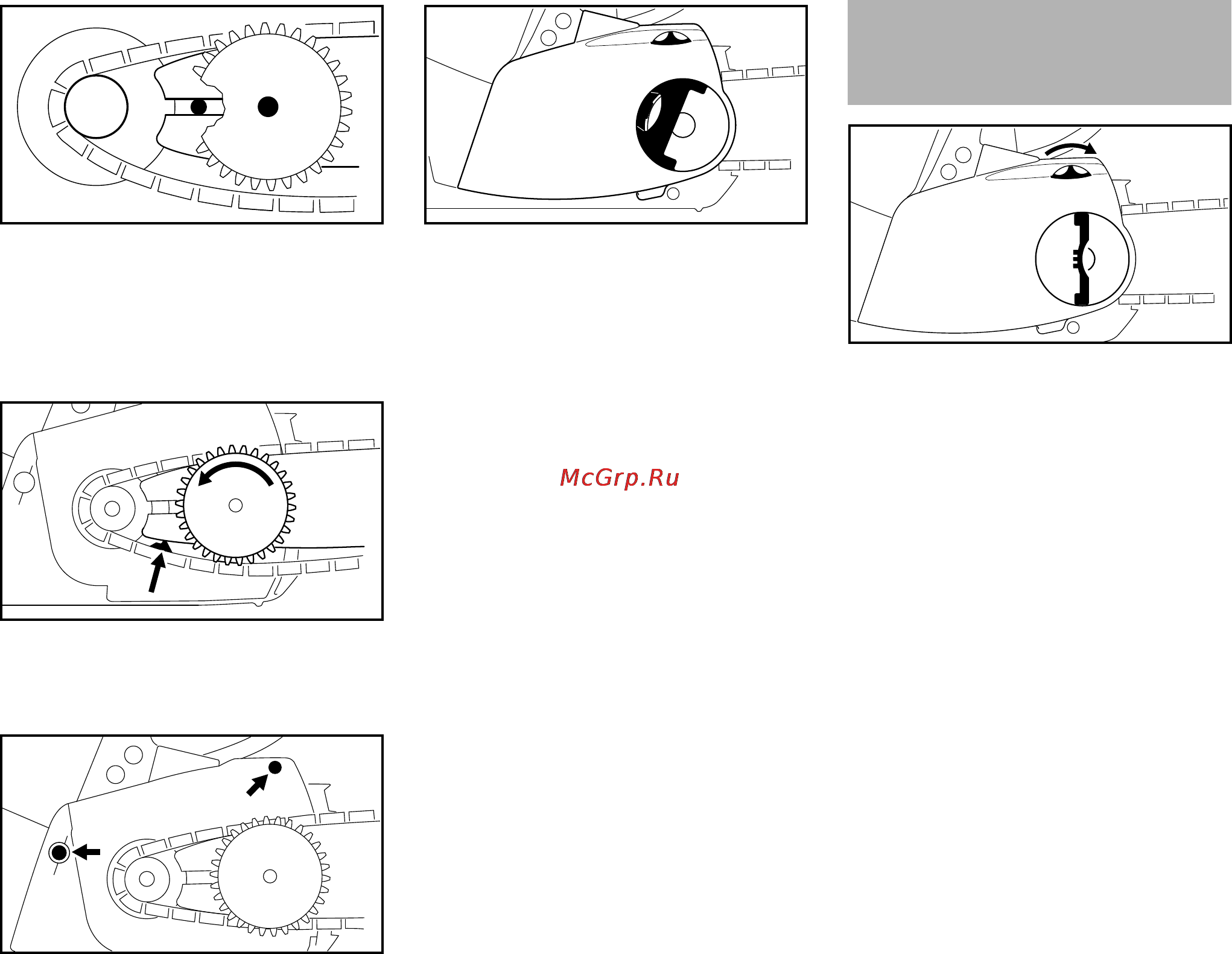

N Pilový řetěz založit na řetězku (2).
N Vodící lištu nasunout na šroub s
nákružkem (3), přičemž hlava
zadního šroubu s nákružkem musí
zasahovat do oválného otvoru.
N Vodící článek zavést do drážky lišty
(viz šipka) a napínacím kotoučem
otočit doleva až na doraz.
N Víko řetězky nasadit, přitom vodící
výčnělky zasunout do otvorů na
motorovém bloku.
Při nasazování víka řetězky musejí zuby
napínacího kolečka a napínacího
kotouče do sebe zapadnout, případně
N napínacím kolečkem (4) mírně
pootočit tak, až se dá víko řetězky
zcela nasunout až k bloku motoru.
N Křídlo matice (5) vyklopit (až se
zafixuje).
N Křídlatou matici nasadit a lehce ji
utáhnout.
N Dále viz "Napínání pilového řetězu".
Dodatečné napínání pilového řetězu
během provozu:
N Akumulátor ze stroje vyjmout.
N Křídlo křídlaté matice vyklopit a
křídlatou matici sejmout.
N Napínacím kolečkem (1) otočit
doprava až na doraz.
N Křídlatou matici (2) rukou pevně
utáhnout.
N Křídlo křídlaté matice sklopit.
N Dále viz: "Kontrola napnutí řetězu".
Nový pilový řetěz se musí častěji
dodatečně napínat než řetěz, který je již
delší dobu v provozu!
N Napnutí pilového řetězu proto
častěji kontrolovat – viz "Provozní
pokyny".
2
3
181BA013 KN
3999BA004 KN
3999BA005 KN
4
5
3999BA006 KN
Napínání pilového řetězu
(zařízení pro rychlonapínání
řetězu)
2
1
3999BA007 KN
