MSA 160 C, MSA 200 C
česky
69

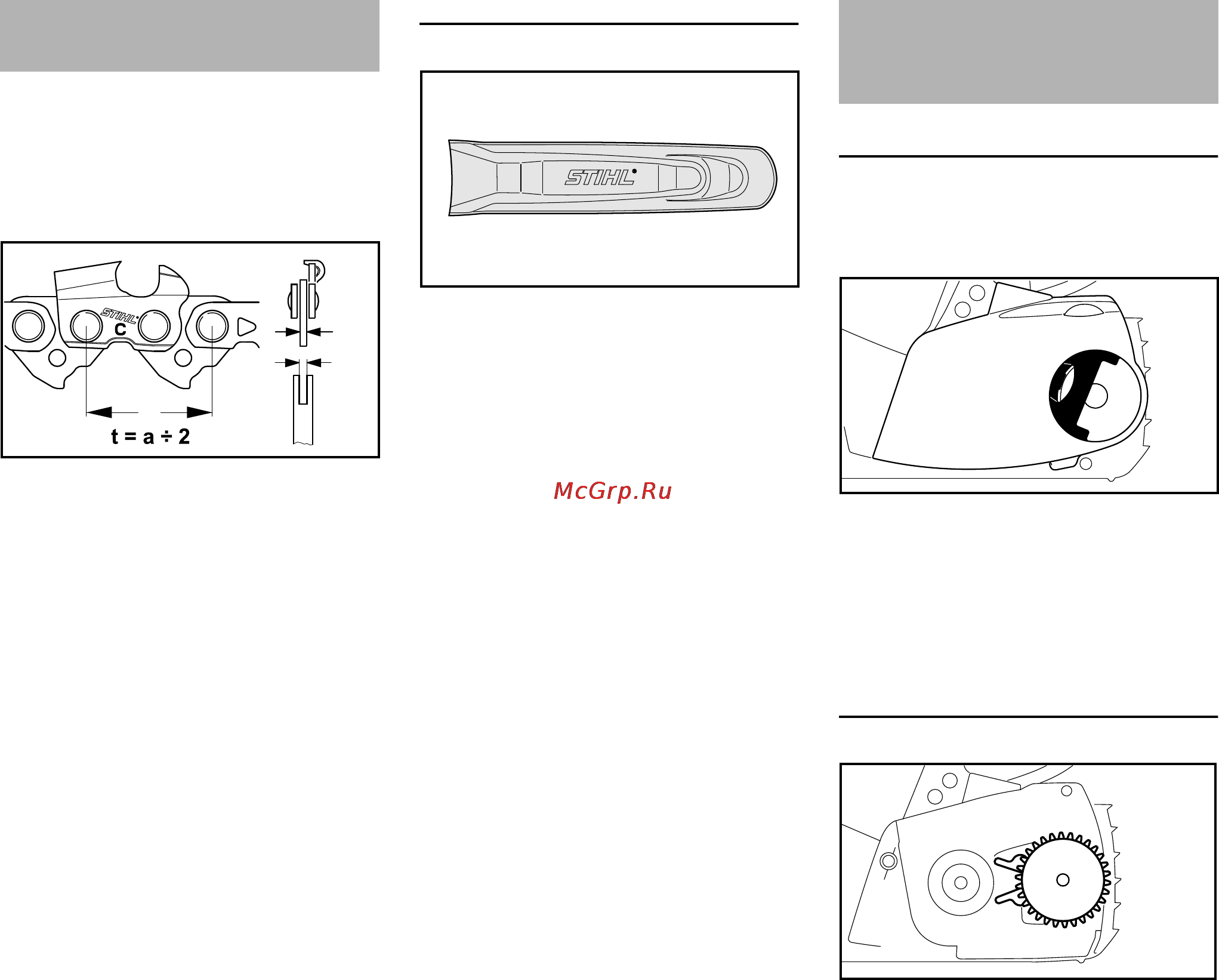

Pilový řetěz, vodící lišta a řetězka tvoří
dohromady řeznou soupravu.
Řezná souprava, tvořící součást
dodávky, je optimálně přizpůsobená
motorové pile.
– Rozteč (t) pilového řetězu (1),
řetězky a vodícího kolečka vodící
lišty Rollomatic spolu musejí
souhlasit.
– Tloušťka vodícího článku (2)
pilového řetězu (1) musí odpovídat
šířce drážky vodící lišty (3).
V případě spárování k sobě se
nehodících komponent může již po
velice krátké provozní době dojít k
nenapravitelnému poškození řezné
soupravy.
Ochranný kryt řetězu
Součástí dodávky je pro řeznou
soupravu vhodný ochranný kryt řetězu.
Pokud jsou na motorové pile používány
vodící lišty různých délek, musí být vždy
použit takový vhodný ochranný kryt
řetězu, který kompletně zakrývá celou
vodící lištu.
Na ochranném krytu řetězu je bočně
vyražen údaj týkající se délky pro něj
vhodných vodících lišt.
Demontáž víka řetězky
N Ochranný kryt ruky nastavit na ƒ
N Akumulátor ze stroje vyjmout.
N Křídlo matice (1) vyklopit (až se
zafixuje).
N Křídlatou maticí (2) otáčet doleva,
až volně visí ve víku řetězky (3).
N Víko řetězky (3) sejmout.
Montáž napínacího kotouče
N Napínací kotouč (1) sejmout a otočit
ho.
Řezná souprava
001BA248 KN
1
2
3
a
001BA244 KN
Montáž vodící lišty a pilového
řetězu (se zařízením pro
rychlonapínání řetězu)
1
3999BA001 KN
3
2
1
3999BA029 KN
